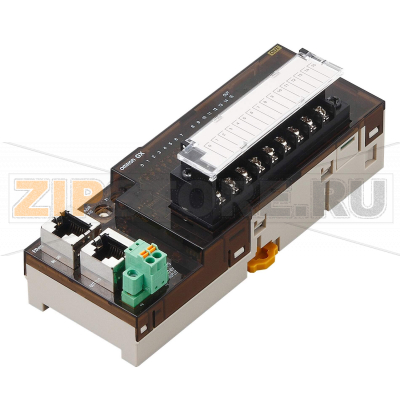

Блок ввода/вывода Omron GX-OD1621

Name: Блок ввода/вывода Omron GX-OD1621
Brand: Omron
SKU: GX-OD1621

Каталожный номер GX-OD1621

Розничная цена

311 EUR с НДС

array(34) { ["id"]=> string(6) "425947" ["product_id"]=> string(6) "488218" ["id_1c"]=> NULL ["sku"]=> string(9) "GX-OD1621" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(30719) ["primary_price"]=> string(10) "323.348194" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(30719) ["unconverted_price"]=> float(311.25) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(30719) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11687" ["value":"shopDimensionValue":private]=> string(3) "190" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.19" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 30 719 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron GX-OD1621 — компактный модуль удаленного ввода-вывода для систем с шиной EtherCAT, предназначенный для коммутации дискретных нагрузок с использованием транзисторных PNP-выходов. Решение применяют в шкафах автоматизации для управления клапанами, реле, сигнальными колоннами, исполнительными механизмами конвейеров и другим оборудованием, где требуется быстрая и стабильная коммутация. Схема PNP обеспечивает «источниковую» выдачу напряжения на нагрузку, что удобно при построении типовых 24-вольтовых цепей управления.

Модуль интегрируется в EtherCAT-сети как ведомое устройство и конфигурируется из мастер-контроллера. Перед вводом в эксплуатацию важно корректно задать карту каналов, назначить безопасные состояния выходов и проверить соответствие адресации в проекте ПЛК. Винтовые клеммы обеспечивают надежное подключение, при этом рекомендуется соблюдать единые стандарты разводки цепей питания и земли для всей линии, а также использовать раздельную «силовую» и «сигнальную» укладку проводов для снижения наводок.

Особенности применения с PNP-выходами подразумевают общий «минус» (IOG) для всех каналов и подачу питания нагрузки через выходы модуля от «плюса» (IOV). При проектировании учитывайте суммарный ток по клеммам питания, а также ток одной точки, и при необходимости распределяйте нагрузку по группам, добавляйте внешние предохранители. Для индуктивных нагрузок (катушки, электромагниты) обязательна установка защитных элементов — диодов свободного хода, варисторов или RC-цепочек — для подавления выбросов напряжения и защиты ключей.

Типичные причины поломок:

Короткое замыкание или перегрузка по току на выходе, превышение предельно допустимой мощности рассеяния транзисторов.
Отсутствие или некорректный выбор демпфирующих цепочек на индуктивных нагрузках, что приводит к перенапряжениям и пробою ключей.
Ошибки монтажа: переполюсовка питания, плохой контакт на клеммах, попадание металлической стружки, нарушение изоляции.
Несоблюдение условий эксплуатации шкафа: повышенная влажность и пыль, недостаточный отвод тепла, вибрации.
Некачественное заземление и экранирование, наводки в линиях питания и связи.

Признаки неисправности и как понять, что запчасть вышла из строя:

Отдельные каналы не переключаются под нагрузкой: выход «залипает» в 0 или 1, напряжение на нагрузке отсутствует или занижено при нормальном сигнале управления.
Системные индикаторы связи EtherCAT показывают ошибку ведомого узла; мастер фиксирует потерю связи или аварийный статус модуля.
Нестабильная работа при подключении нагрузки (просадка питания, нагрев корпуса, запах перегрева, следы потемнения на плате или клеммах).
Срабатывание внешней защиты питания или предохранителей при попытке включить канал.

Рекомендации по уходу и эксплуатации:

Регулярно подтягивайте винтовые клеммы с рекомендуемым моментом, проверяйте отсутствие подгорания и люфта проводников.
Очищайте модуль и клеммные блоки от пыли, исключайте конденсат, обеспечьте циркуляцию воздуха в шкафу.
Используйте внешние предохранители/автоматы по группам выходов и демпфирующие элементы для индуктивных нагрузок.
Проверяйте качество питания: соответствие напряжения, отсутствие значимых пульсаций и просадок при пусковых токах.
Следите за целостностью кабелей связи EtherCAT, используйте сертифицированные патч-корды и корректную топологию сети.
При замене ориентируйтесь на тип выходов (PNP), число каналов и допустимые токи; после установки обновите конфигурацию ПЛК и проверьте карту переменных.

Omron GX-OD1621 целесообразно применять там, где важны высокая плотность дискретных выходов и предсказуемая работа в реальном времени в составе EtherCAT-сети. Соблюдение правил монтажа и защиты нагрузок существенно повышает ресурс и надежность узла в длительной эксплуатации.

Технические характеристики

Порт(ы) связи	Ведомое EtherCAT
Тип модуля	Цифровые вводы/выводы
Тип подключения I/O	Винтовые клеммы
Способ подключения	1‑проводное
Количество дискретных входов	0
Тип дискретного входа	Нет
Количество дискретных выходов	16
Тип дискретного выхода	PNP
Допустимое напряжение на выходе	0–26.4 В
Ток нагрузки на выход	0.5 А
Защита от короткого замыкания на выходах
Количество клемм IOV (V+)	1
Количество клемм IOG (V-)	1
Количество клемм COM	0
Система ввода-вывода	I/O Expansion Link
Степень защиты (IP)	IP20
Высота	52 мм
Ширина	135 мм
Глубина	57 мм
Масса	190 г

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	190 г
