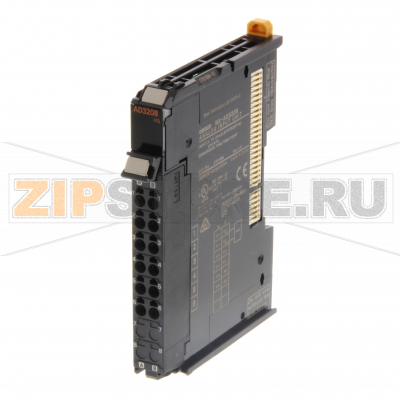

Блок ввода/вывода Omron NX-AD3208

Name: Блок ввода/вывода Omron NX-AD3208
Brand: Omron
SKU: NX-AD3208

Каталожный номер NX-AD3208

Розничная цена

365 EUR с НДС

array(34) { ["id"]=> string(6) "423905" ["product_id"]=> string(6) "486176" ["id_1c"]=> NULL ["sku"]=> string(9) "NX-AD3208" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(36024) ["primary_price"]=> string(10) "379.188624" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(36024) ["unconverted_price"]=> float(365) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(36024) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11569" ["value":"shopDimensionValue":private]=> string(2) "70" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.07" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 36 024 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron NX-AD3208 — решение для сбора аналоговых сигналов в системах на базе шины NX, рассчитанное на работу с промышленными датчиками процесса и контрольно-измерительным оборудованием. Модуль обеспечивает устойчивое считывание токовых петель и предназначен для применения в шкафах автоматизации, где критичны точность, стабильность и синхронность выборки. Благодаря дифференциальной схеме входов и встроенной фильтрации он снижает влияние наводок и помех, что важно при прокладке кабелей рядом с силовыми линиями и приводами.

В типовых задачах NX-AD3208 используется для приёма сигналов от преобразователей давления, расхода, уровня, температуры (через токовый трансмиттер), а также от иных источников с выходом 4–20 мА. В составе платформы Sysmac модуль легко конфигурируется через программное обеспечение, поддерживает масштабирование значений под технологические единицы, диагностику каналов и регистрацию событий. Съёмный разъём и пружинные клеммы упрощают обслуживание и сокращают простой при замене.

При проектировании стоит уделять внимание экранированию и правильному заземлению токовых цепей. Дифференциальный вход модуля помогает компенсировать помехи и потенциалы земли, однако качество прокладки кабеля, использование витой пары и развязка от силовых трасс остаются критически важными. В системах с несколькими модулями NX возможна синхронная выборка, что обеспечивает согласованность данных при управлении многоканальными объектами.

Причины неисправностей могут включать:

Неправильное подключение токовой петли, переполюсовка или подача внешнего напряжения на вход.
Перегрузка по току из-за замыканий, ошибок монтажа или неверного подбора источников питания.
Импульсные перенапряжения (гроза, коммутационные процессы), электростатические разряды.
Нарушение требований по окружающей среде: конденсат, загрязнение, повышенная влажность (IP20 требует установки в шкаф).
Перегрев при недостаточной вентиляции, воздействие вибраций и механические повреждения разъёмов.
Ослабление контактов и износ проводников при частом переобслуживании.

Как понять, что модуль или запчасть вышла из строя:

Индикаторы состояния на модуле или узле шины сигнализируют об ошибке; в проекте контроллера фиксируются диагностические коды.
Считываемые значения «зависают», уходят в ноль/максимум, появляются скачки или сильный дрейф при стабильном входном сигнале.
Несоответствие канала эталонному измерению, отсутствие реакции на тестовый токовый генератор.
Систематические ошибки конкретного канала при перестановке датчиков местами.
Нагрев или запах перегрева, визуальные следы повреждений на разъёме или корпусе.

Рекомендации по уходу и эксплуатации:

Устанавливать модуль в защищённый шкаф с обеспечением норм теплового режима и вентиляции; соблюдать зазоры для естественного охлаждения.
Использовать экранированную витую пару для токовых сигналов, уводить сигнальные кабели от силовых трасс, организовать единое заземление и избегать петель.
Применять наконечники и корректное сечение проводников для push-in клемм; периодически проверять надёжность посадки.
Очищать оборудование от пыли сухим воздухом, избегать агрессивных моющих средств; при работах соблюдать антистатические меры.
Проверять петли 4–20 мА с помощью калибратора или мультиметра; вносить корректировки масштабирования в проекте при замене датчиков.
Защищать входы от перенапряжений (применять ограничители, варисторы, искрогасители в цепях коммутации).
Держать в наличии совместимый запасной модуль для сокращения времени восстановления.

Omron NX-AD3208 и совместимые модули аналогового ввода серии NX демонстрируют высокую надёжность при соблюдении требований монтажа и эксплуатации. Продуманная диагностика, синхронная обработка и удобные клеммы ускоряют запуск и упрощают обслуживание, а корректная организация токовых петель обеспечивает стабильность измерений на протяжении всего жизненного цикла системы.

Технические характеристики

Система I/O	Шина NX I/O
Тип модуля	Аналоговый ввод/вывод
Количество аналоговых входов	4
Тип температурного входа	Нет
Тип линейного аналогового входа	4…20 мА
Разрешение аналоговых входов	15 бит
Тип входной схемы	Дифференциальный
Количество аналоговых выходов	0
Тип линейного аналогового выхода	Нет
Время преобразования	0,04 мс/ед.
Обработка сигнала	Синхронная
IO-Link мастер
Тип подключения I/O	Push-in
Количество разъемов I/O	1
Съемный I/O-разъем
Подходит для функций безопасности
Уровень SIL по IEC 61508	Отсутствует
Степень защиты (IP)	IP20
Высота	100 мм
Ширина	12 мм
Глубина	71 мм
Масса	70 г

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	70 г
