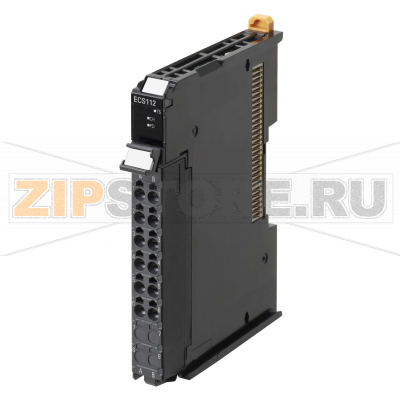

Блок ввода/вывода Omron NX-ECS112

Name: Блок ввода/вывода Omron NX-ECS112
Brand: Omron
SKU: NX-ECS112

Каталожный номер NX-ECS112

Розничная цена

328 EUR с НДС

array(34) { ["id"]=> string(6) "423934" ["product_id"]=> string(6) "486205" ["id_1c"]=> NULL ["sku"]=> string(9) "NX-ECS112" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(32323) ["primary_price"]=> string(10) "340.231898" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(32323) ["unconverted_price"]=> float(327.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(32323) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11570" ["value":"shopDimensionValue":private]=> string(2) "65" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.065" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 32 323 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron NX-ECS112 — модуль ввода энкодера для систем NX, предназначенный для подключения абсолютных энкодеров с интерфейсом SSI в составе платформы Sysmac. Он используется в задачах точного позиционирования, измерения угла и линейного перемещения на упаковочных, сборочных и роботизированных линиях. Решение интегрируется в шину NX I/O и позволяет считывать данные энкодера как в свободном режиме, так и синхронно с циклом контроллера, что упрощает обеспечение повторяемости и согласованности измерений в многоосевых системах. Подключение реализовано через push-in клеммы с отсоединяемым разъемом, что ускоряет монтаж и обслуживание в шкафу управления. При установке вместе с ЦПУ NX1 требуется дополнительный модуль питания NX-PF.

Назначение и применение

Модуль Omron NX-ECS112 служит для приема позиционных данных от абсолютных SSI-энкодеров. Он подходит для одноосевых и распределенных схем, где требуется надежная передача данных на высокой скорости и устойчивость к промышленным помехам. Архитектура NX позволяет размещать модуль рядом с датчиками на объекте, сокращая длину сигнальных линий и снижая электромагнитные наводки. В программной среде Sysmac Studio задаются параметры обмена SSI, включая формат данных и синхронизацию, что облегчает адаптацию к энкодерам разных производителей.

Монтаж и настройка

Используйте экранированный витой кабель для линий SSI и заземляйте экран по схеме производителя (обычно одностороннее заземление в шкафу).
Соблюдайте полярность линий тактирования и данных, а также питание энкодера; при совместной установке с NX1 подключите модуль питания NX-PF для стабильного энергоснабжения.
В проекте контроллера настройте параметры SSI: длину слова, формат кодирования, частоту тактирования, учет служебных битов. Корректность параметров критична для отсутствия ошибок чтения.
Следите за рекомендациями по длине кабеля в зависимости от частоты тактового сигнала, а также за корректной топологией земли для исключения петель.

Признаки неисправности

Отсутствие обновления позиции или постоянный нулевой/замороженный индекс при вращении энкодера.
Скачки и дрожание показаний, нестабильные данные, частые диагностические сообщения о ошибках приема.
Индикация ошибки на модуле (ERR/FAULT), предупреждения в контроллере о тайм-ауте канала или ошибке кадра.
Повышенный нагрев корпуса, запах перегрева, механические повреждения клемм или разъема.

Типичные причины выхода из строя

Неправильная распиновка SSI или переполюсовка питания энкодера, кратковременные замыкания при подключении под напряжением.
Перенапряжения и импульсные помехи из-за отсутствия защиты по питанию и плохого заземления.
Чрезмерная длина или неэкранированный кабель при высокой частоте тактирования, прокладка рядом с силовыми линиями.
Ослабление контактов push-in клемм под воздействием вибраций, окисление, попадание пыли и влаги (степень защиты IP20).
Несоответствие настроек SSI реальным параметрам энкодера, что приводит к ошибкам кадров и потере синхронизации.
Недостаточное питание модуля/энкодера или отсутствие требуемого модуля NX-PF при работе с ЦПУ NX1.

Технические характеристики

I/O system	NX I/O Bus
Type of module	Encoder input
Digital input type	SSI encoder
Digital output type	None
Signal processing	Free running, Synchronous
Number of encoder input channels	1
Max. encoder input frequency	2000 kHz
Number of pulse output channels	0
Max. pulse output frequency	0 kHz
IO link master
I/O connection type	Push-in
Number of I/O connectors	1
Detachable I/O connector
Suitable for safety functions
SIL according to IEC 61508	None
Number of IOV (V+) terminals	2
Number of IOG (V-) terminals	2
Degree of protection (IP)	IP20
Height	100 mm
Width	12 mm
Depth	71 mm
Weight	65 g

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	65 г
