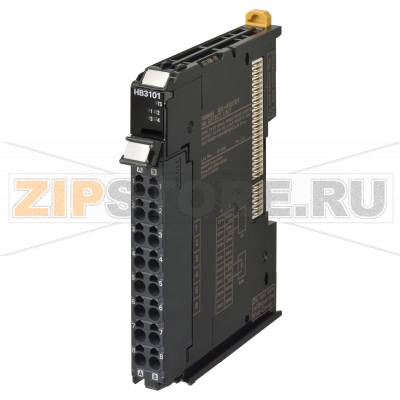

Блок ввода/вывода Omron NX-HB3101

Описание товара

Omron NX-HB3101 — специализированный модуль сигнализации аварии нагревателя для платформы ввода/вывода NX. Он контролирует ток нагревательных цепей через трансформаторы тока и формирует дискретные сигналы о неисправностях для своевременного останова, индикации или межблокировок. Рекомендуется для линий розлива и упаковки, литья под давлением, экструзии, печей и сушильных камер, где важна ранняя диагностика обрыва спирали, залипания твердотельного реле и дисбаланса фаз.

Принцип работы основан на сравнении фактически протекающего тока с заданными порогами. При недостаточном токе фиксируется «выгорание» нагревателя или обрыв цепи, при наличии тока в состоянии «выключено» — залипание SSR или короткое замыкание. Поддерживается контроль нескольких зон одновременно, что упрощает масштабирование и снижает время простоя при обслуживании.

Модуль интегрируется в шину NX I/O и транслирует диагностику в контроллер через стандартные механизмы обмена. Пороговые значения и логику реакций удобно держать в проекте ПЛК, что упрощает унификацию решений по участкам. Подключение выполняется клеммниками push-in с отсоединяемым разъемом для быстрой замены. При установке в состав ЦПУ NX1 требуется дополнительный модуль питания NX-PF.

Как понять, что модуль вышел из строя

• Канал постоянно в аварии или постоянно «норма» при заведомо изменяющемся токе.
• Отсутствуют реакции дискретных выходов на изменения состояния цепей.
• Все каналы одновременно показывают нулевые значения или хаотичные срабатывания.
• Контроллер не видит устройство на шине NX, индикация состояния не соответствует документации.
• Нагрев исправен (проверен токовыми клещами), но модуль продолжает выдавать сигнал неисправности.

Типичные причины поломок

• Неправильное подключение трансформаторов тока, работа с разомкнутой вторичной обмоткой.
• Перенапряжения и импульсные помехи в силовой сети, отсутствие защиты от бросков.
• Подключение нагрузки, превышающей допустимые пределы для выходов NPN, или переполюсовка.
• Короткие замыкания и утечки из‑за влажности, конденсата, загрязнений, металлической пыли.
• Механические воздействия: вибрации, слабая фиксация на DIN-рейке, повреждение разъема.
• Нарушение заземления и экранирования, параллельная прокладка силовых и сигнальных линий.

Рекомендации по эксплуатации и уходу

• Используйте совместимые трансформаторы тока, не допускайте работы с разомкнутой вторичкой.
• Разделяйте силовые и сигнальные кабели, применяйте фильтры/ограничители перенапряжений на силовой стороне.
• Следите за надежностью зажима проводников в клеммах, периодически проверяйте посадку разъема.
• Поддерживайте чистоту в шкафу управления, исключайте конденсат; соблюдайте температурный режим.
• После замены нагревателей и SSR корректируйте пороги срабатывания под фактический ток.
• Внедрите регламент проверки: сверка показаний по каналам с эталонным измерением тока, контроль индикации и обмена с ПЛК.
• При работе в составе NX1 заранее закладывайте модуль питания NX-PF и резервируйте место на рейке.

Использование NX-HB3101 позволяет вынести контроль здоровья нагревательных контуров на уровень стандартной диагностики, сократить время обнаружения скрытых дефектов и снизить риск выхода из строя технологического оборудования из‑за незамеченных обрывов или залипаний силовой коммутации.

Модуль сигнализации аварии нагревателя для системы ввода/вывода NX, 4 входа трансформаторов тока, 4 управляющих выхода (NPN), при установке в ЦПУ NX1 требуется дополнительный модуль питания NX-PF
