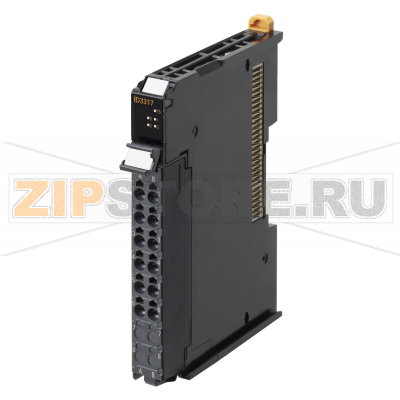

Блок ввода/вывода Omron NX-ID3317

Name: Блок ввода/вывода Omron NX-ID3317
Brand: Omron
SKU: NX-ID3317

Каталожный номер NX-ID3317

Розничная цена

53 EUR с НДС

array(34) { ["id"]=> string(6) "423941" ["product_id"]=> string(6) "486212" ["id_1c"]=> NULL ["sku"]=> string(9) "NX-ID3317" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(5219) ["primary_price"]=> string(9) "54.935194" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(5219) ["unconverted_price"]=> float(52.88) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(5219) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11570" ["value":"shopDimensionValue":private]=> string(2) "65" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.065" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 5 219 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron NX-ID3317 — модуль дискретного ввода серии NX для построения компактных и масштабируемых систем управления на базе шины NX I/O. Он предназначен для подключения стандартных датчиков с транзисторным выходом и обеспечивает предсказуемую работу в составе контроллеров платформы Sysmac. Конструкция модуля с быстросъёмным разъёмом и пружинными клеммами упрощает монтаж, а детальная индикация статусов облегчает диагностику на месте.

Модуль корректно работает с двух- и трёхпроводными датчиками, поддерживает несколько режимов обработки сигналов, включая свободный опрос и синхронный режим, что помогает согласовать дискретные события с циклами управления. При установке непосредственно на ЦПУ серии NX1 необходимо учитывать требование к дополнительному модулю питания NX-PF для питания шины модулей.

Типовые области применения включают машинное оборудование, упаковочные и сортировочные линии, участки сборки, привязку концевых выключателей и фотодатчиков, регистрацию событий, контроль межзамков и сигналов от исполнительных механизмов. Встроенные средства диагностики позволяют быстро выявлять ошибки подключения, обрывы, ложные срабатывания и другие нарушения.

Причины поломок чаще всего связаны с внешними факторами и ошибками эксплуатации:

Неправильная полярность или перепутанные цепи «+»/«–», подача неподходящего питания.
Короткие замыкания и броски напряжения на линиях датчиков, отсутствие защиты от перенапряжения.
Подключение датчиков другого типа (PNP вместо требуемого), общие «земли» с силовыми приводами, наводки.
Механические повреждения, вибрации, ослабление проводников в клеммах, вытягивание кабелей.
Загрязнение, пыль и конденсат в шкафу управления, нарушение условий эксплуатации для исполнения IP20.
Электростатические разряды при монтаже без соблюдения ESD-процедур.

Как понять, что модуль вышел из строя или работает некорректно:

Индикаторы модульного статуса показывают ошибку или не соответствуют логике работы входов.
Каналы не реагируют на заведомо исправные датчики, есть «залипание» или дребезг, не устраняемый фильтрацией.
В инженерном ПО отображаются ошибки шины, неисправность узла, пропадание данных или некорректное состояние битов.
Неприятный запах, следы перегрева, локальное нагревание корпуса, периодические отказы при нагреве/охлаждении.
Проблемы исчезают при замене на заведомо исправный модуль или при перестановке разъёма.

Рекомендации по уходу и эксплуатации:

Размещайте модуль в закрытом шкафу с контролем температуры и влажности, соблюдайте зазоры для вентиляции.
Используйте отдельные кабельные трассы для силовых и сигнальных линий, экранируйте длинные линии датчиков.
Обеспечьте корректное заземление, применяйте устройства защиты от перенапряжений, реле контроля и предохранители.
При монтаже пользуйтесь наконечниками, не допускайте натяжения кабеля; периодически проверяйте посадку проводников в клеммах.
Проводите профилактический осмотр: чистка сухим воздухом, контроль индикации, проверка целостности изоляции.
Любые работы выполняйте при снятом питании шины; при интеграции с NX1 устанавливайте требуемый NX-PF.
Храните в оригинальной упаковке, избегая статического электричества и ударных нагрузок.

При замене модуля сохраните конфигурацию проекта, карты адресации и параметры фильтров в инженерном ПО. После установки проверьте диагностические сообщения контроллера и корректность считывания входов по каждому каналу.

Модуль дискретного ввода для системы ввода/вывода NX, 4 стандартных входа 24 В=, NPN, при установке в ЦПУ NX1 требуется дополнительный модуль питания NX-PF

Технические характеристики

Система ввода/вывода	NX I/O Bus
Тип модуля	Дискретный ввод/вывод
Количество дискретных входов	4
Тип дискретных входов	NPN
Допустимое напряжение на входе	9-28.8 V
Задержка OFF/ON	0.02-0.4 ms
Количество дискретных выходов	0
Тип дискретных выходов	None
Защита выходов от КЗ
Способ подключения	2-проводный, 3-проводный
Обработка сигналов	Свободный режим, стандартная скорость, синхронный
IO-Link мастер
Тип подключения I/O	Push-in
Количество разъемов I/O	1
Съемный разъем I/O
Подходит для функций безопасности
SIL по IEC 61508	None
Количество клемм IOV (V+)	4
Количество клемм IOG (V-)	4
Количество клемм COM	0
Степень защиты (IP)	IP20
Высота	100 mm
Ширина	12 mm
Глубина	71 mm
Масса	65 g

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	65 г
