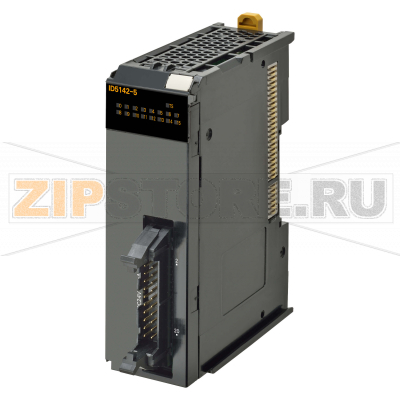

Блок ввода/вывода Omron NX-ID5142-5

Описание товара

Omron NX-ID5142-5 — компактный модуль дискретного ввода серии NX для построения распределенной системы ввода/вывода в проектах на платформе Sysmac. Узел предназначен для приема сигналов от промышленных датчиков и сухих контактов, поддерживает подключение как PNP-, так и NPN-источников, а также работу в стандартных и синхронных режимах опроса. Исполнение с разъемом MIL на 20 контактов упрощает быструю коммутацию с жгутами и клеммными блоками, ускоряя монтаж и сервис. Детализированная индикация по каналам и диагностические функции шины NX I/O помогают оперативно выявлять ошибки подключения и состояния линий.

Блок ввода/вывода Omron NX-ID5142-5 применяют там, где требуется надежное и быстрое считывание дискретных сигналов: на конвейерах, в сборочных линиях, упаковке, роботизированных узлах, системах контроля и межстанционных логических связях. Модуль одинаково корректно воспринимает сигналы от индуктивных, оптических, емкостных датчиков, концевых выключателей и релейных контактов при соблюдении рекомендаций по питанию и экранированию. Съемный разъем облегчает замену устройства без перекоммутации проводов, что снижает простой оборудования.

Признаки неисправности

• Канал не меняет состояние при подаче/снятии сигнала, либо фиксируется постоянное «ON/OFF» при заведомо корректном входном уровне.
• Несоответствие индикации входов фактическим сигналам, отсутствие реакции светодиодов.
• Периодические «ложные» срабатывания или дребезг, не устраняемые настройками фильтрации.
• Сообщения об ошибке или предупреждения от базового модуля/узла шины NX (Unit Error/Alarm).
• Перегрев корпуса, следы потемнения, запах гари, механические повреждения разъема MIL.

Типовые причины поломок

• Превышение допустимого входного напряжения, импульсные перенапряжения от индуктивных нагрузок без демпфирующих цепей.
• Ошибки разводки PNP/NPN (неверно выбран общий провод, переполюсовка, объединение «COM» разных групп).
• Короткое замыкание по полю вследствие повреждения кабеля или контактов разъема.
• Электростатические разряды при монтаже без ESD-защиты, наводки и помехи из-за отсутствия экранирования и заземления.
• Загрязнение, влажность, конденсат и коррозия при эксплуатации вне условий IP20 и без должной вентиляции шкафа.
• Механическое воздействие на разъем MIL, износ фиксаторов, неправильная укладка жгутов без разгрузки натяжения.

Как убедиться, что модуль вышел из строя

• Провести контроль питания узла и «общих» клемм входов, исключить обрыв и неверную полярность.
• Проверить реакцию канала на эталон: временно подключить соответствующий «COM» и подать тестовый уровень с V+ или V− по типу PNP/NPN.
• Сравнить поведение сомнительного канала с соседним заведомо исправным при тех же условиях.
• Исключить влияние внешней проводки: испытать модуль с коротким тестовым жгутом у шкафа.
• Если доступно — переставить модуль в ту же станцию или заменить на заведомо исправный для проверки гипотезы.

Рекомендации по эксплуатации и уходу

• Использовать оригинальные или совместимые жгуты/вилки MIL 20 контактов с корректной распиновкой; обеспечить фиксацию и разгрузку натяжения.
• Разводить силовые и сигнальные кабели раздельно, применять экранирование и правильное заземление; для индуктивных нагрузок — демпфирующие цепочки.
• Поддерживать чистоту в шкафу: периодически продувать сухим воздухом, исключать попадание пыли и влаги.
• Контролировать температуру и влажность, обеспечивать вентиляцию и отсутствие конденсата.
• Периодически проверять состояние контактов разъема и фиксаторов, отсутствие люфта и следов коррозии.
• Соблюдать ESD-процедуры при обслуживании; перед заменой сохранять конфигурацию проекта в ПО, чтобы быстро восстановить параметры.
• Не смешивать в одной группе PNP/NPN без корректной коммутации общих; проверять соответствие датчиков уровню входа.

Следуя этим практикам, модуль Omron NX-ID5142-5 обеспечивает стабильное считывание дискретных сигналов и высокую готовность оборудования, а обслуживание сводится к периодическому контролю состояния разъема и кабельной сети.
