Блок ввода/вывода Omron NX-ID6142-5

Name: Блок ввода/вывода Omron NX-ID6142-5
Brand: Omron
SKU: NX-ID6142-5

Каталожный номер NX-ID6142-5

Розничная цена

204 EUR с НДС

array(34) { ["id"]=> string(6) "423953" ["product_id"]=> string(6) "486224" ["id_1c"]=> NULL ["sku"]=> string(11) "NX-ID6142-5" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(20171) ["primary_price"]=> string(10) "212.319946" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(20171) ["unconverted_price"]=> float(204.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(20171) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11579" ["value":"shopDimensionValue":private]=> string(2) "90" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.09" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 20 171 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

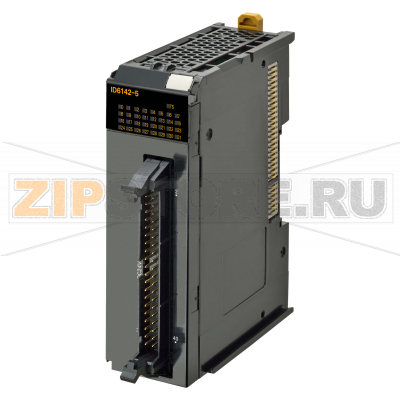

Omron NX-ID6142-5 — модуль дискретного ввода серии NX для систем промышленной автоматизации, предназначенный для сбора сигналов с датчиков и кнопок в шкафах управления и распределенных станциях ввода/вывода. Устройство интегрируется в шину NX I/O и подключается через 40‑контактный MIL‑разъем (вилка приобретается отдельно), что упрощает стандартную разводку жгутов в машинах и линиях. Совместимость с сигналами PNP и NPN позволяет использовать единый модуль под разные типы датчиков, снижая номенклатуру запчастей и упрощая сервис.

Модуль ориентирован на применение в машиностроении, упаковке, транспортировке, сборочных и испытательных стендах, где требуется стабильное считывание дискретных сигналов и синхронизация с контроллером. NX-ID6142-5 поддерживает работу в составе станций на базе контроллеров Omron серий NX/NJ/NY и применяется как в центральных шкафах, так и на распределенных узлах ввода/вывода. Компактный корпус с защитой IP20 предназначен для установки внутри шкафов при соблюдении норм по температуре, влажности и чистоте.

Монтаж и подключение

Используйте совместимый 40‑контактный MIL‑разъем; обеспечьте разгрузку кабеля от натяжения и вибраций.
Соблюдайте полярность и схему общих клемм (COM) по группам входов.
Разносите силовые и сигнальные трассы, применяйте экранирование на длинных линиях.
Питание датчиков берите от стабилизированного источника 24 В DC с защитой от перенапряжений.
Перед заменой модуля обесточивайте шину и смежные цепи.
Фиксируйте модуль на направляющей, контролируйте надежность электрического и механического контакта.

Причины возможных неисправностей

Перенапряжение или просадки питания, импульсные помехи и наводки от силового оборудования.
Неправильная коммутация (подача переменного напряжения или 230 В на входы, перепутанные полярности).
Обрыв или короткое замыкание в жгуте MIL, повреждение разъема.
Статическое электричество и отсутствие должного заземления.
Попадание пыли, влаги и конденсата, работа вне условий IP20.
Длительная вибрация, ударные нагрузки, деформация корпуса.
Ошибки разводки общих клемм, токи утечки через подключенные датчики.

Как понять, что запчасть вышла из строя

Контроллер не обнаруживает узел ввода/вывода, появляются ошибки модуля на шине.
Группа входов не реагирует на подачу сигнала или все время находится в одном состоянии.
Ложные срабатывания и дрожание контактов при исправной проводке и датчиках.
Нестабильная работа при прогреве, локальный перегрев корпуса, запах гари, видимые следы оплавления.
Одновременный отказ нескольких каналов в одной группе COM после помехи или короткого замыкания.
Нестыковка фактических состояний с диагностикой в проекте, повторяющиеся аппаратные ошибки.

Технические характеристики

Система I/O	Шина NX I/O
Тип модуля	Дискретный ввод/вывод
Количество дискретных входов	32
Тип дискретных входов	PNP/NPN
Допустимое напряжение на входе	19–28.8 В
Задержка OFF/ON	0.02–0.4 мс
Количество дискретных выходов	0
Тип дискретных выходов	Нет
Выходы с защитой от КЗ
Способ подключения	Однопроводной
Обработка сигналов	Свободный цикл, стандартная скорость, синхронный
Мастер IO-Link
Тип разъема I/O	MIL (вилка не входит в комплект)
Количество разъемов I/O	1
Съемный разъем I/O
Пригоден для функций безопасности
SIL по IEC 61508	Нет
Количество клемм IOV (V+)	0
Количество клемм IOG (V-)	0
Количество клемм COM	4
Степень защиты (IP)	IP20
Высота	100 мм
Ширина	30 мм
Глубина	71 мм
Масса	90 г

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	90 г
