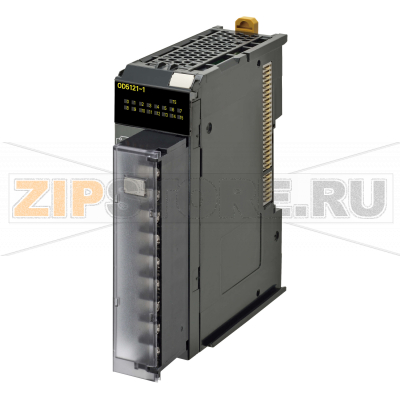

Блок ввода/вывода Omron NX-OD5121-1

Name: Блок ввода/вывода Omron NX-OD5121-1
Brand: Omron
SKU: NX-OD5121-1

Каталожный номер NX-OD5121-1

Розничная цена

130 EUR с НДС

array(34) { ["id"]=> string(6) "423972" ["product_id"]=> string(6) "486243" ["id_1c"]=> NULL ["sku"]=> string(11) "NX-OD5121-1" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(12831) ["primary_price"]=> string(10) "135.059106" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(12831) ["unconverted_price"]=> float(130) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(12831) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11661" ["value":"shopDimensionValue":private]=> string(3) "125" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.125" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 12 831 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron NX-OD5121-1 — модуль дискретного вывода семейства NX для построения распределенной системы ввода-вывода на базе шины NX. Он применяется в машинах и производственных линиях для надежного управления исполнительными устройствами постоянного тока: клапанами, реле, лампами-индикаторами, небольшими электромагнитами и т. п. Компактный форм-фактор и съёмный клеммный блок упрощают монтаж и обслуживание в шкафу управления, а конструкция рассчитана на длительную работу в составе платформы Sysmac.

Модуль ориентирован на высокую повторяемость коммутации и устойчивость к промышленным помехам. Благодаря поддержке нескольких режимов обработки сигналов его можно использовать как в типовых, так и в синхронизированных задачах. Винтовые клеммы обеспечивают надёжный контакт, а съёмный коннектор позволяет быстро производить замену без полной перекоммутации проводов. При правильной организации питания и защитной арматуры NX-OD5121-1 демонстрирует предсказуемую работу даже при интенсивных циклах включения/выключения.

При проектировании важно учитывать, что выходы — транзисторные. Для индуктивных нагрузок требуются демпфирующие цепочки (диоды, варисторы, RC-снабберы) для ограничения бросков напряжения. Также рекомендуется группировать цепи питания и предусматривать индивидуальную защиту каналов или групп каналов предохранителями/автоматами, так как встроенная защита от короткого замыкания может отсутствовать. Соблюдение полярности, корректного сечения проводников и качественного заземления — базовые условия для стабильной работы.

Типовые причины выхода из строя:

Короткое замыкание в нагрузке или на линии, приводящее к перегрузке транзисторного каскада.
Коммутация индуктивных нагрузок без демпфирующих компонентов и, как следствие, повторяющиеся перенапряжения на выходах.
Ошибки в схеме — неправильная полярность, перепутанные цепи питания, несовместимый тип нагрузки.
Перегрев из-за превышения суммарной нагрузки, высокой температуры в шкафу или плохой вентиляции.
Импульсные перенапряжения со стороны питания, недостаточная развязка и экранирование.
Ослабление винтовых соединений, искрение на клеммах, повреждение съёмного коннектора.

Как понять, что модуль или отдельные каналы вышли из строя:

Канал не коммутирует нагрузку, хотя логический сигнал управления присутствует; при замене нагрузки на эквивалент ситуация не меняется.
Напряжение на клемме выхода проседает под нагрузкой больше нормы или вообще отсутствует; ток не течёт.
Нестабильная работа: самопроизвольные отключения/включения при неизменном сигнале.
Индикация состояния на модуле не соответствует командам контроллера или сигналам диагностики шины.
Повторяемые ошибки/аварии в контроллере или узле сопряжения, связанные с группой выходов.
Признаки термического повреждения: запах, потемнение, локальный перегрев корпуса.

Рекомендации по уходу и эксплуатации:

Регулярно проверяйте и подтягивайте винтовые клеммы с соблюдением рекомендуемого момента. Осматривайте съёмный коннектор на предмет износа.
Для индуктивных нагрузок обязательно применяйте защитные диоды либо варисторы/RC-снабберы согласно типу нагрузки и руководству производителя.
Сегментируйте питание: используйте отдельные линии и предохранители для групп выходов, ставьте защиту от перенапряжений на питание.
Обеспечьте тепловой режим: правильное расположение в шкафу, вентиляцию, соблюдение допустимых условий окружающей среды.
Разводите силовые и сигнальные кабели, применяйте экранирование и качественное заземление для снижения помех.
Периодически выполняйте функциональные проверки каналов под реальной нагрузкой, контролируйте логи событий контроллера.
При замене модуля Omron NX-OD5121-1 отключайте питание, фиксируйте адресацию/параметры в проекте и корректно стыкуйте модуль в составе узла NX.

Соблюдение этих правил снижает риск отказов, упрощает диагностику и продлевает срок службы модуля в составе распределённой системы ввода-вывода.

Технические характеристики

I/O system	NX I/O Bus
Type of module	Digital I/O
Number of digital inputs	0
Digital input type	None
OFF/ON delay	0.1-0.8 ms
Number of digital outputs	16
Digital output type	NPN
Permitted voltage at output	10.2-28.8 V
Output current	0.5 A
Short-circuit protected outputs
Connection method	1-wire
Signal processing	Free running, Standard speed, Synchronous
IO link master
I/O connection type	Screw
Number of I/O connectors	1
Detachable I/O connector
Suitable for safety functions
SIL according to IEC 61508	None
Number of IOV (V+) terminals	1
Number of IOG (V-) terminals	1
Number of COM terminals	0
Degree of protection (IP)	IP20
Height	100 mm
Width	30 mm
Depth	95 mm
Weight	125 g

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	125 г
