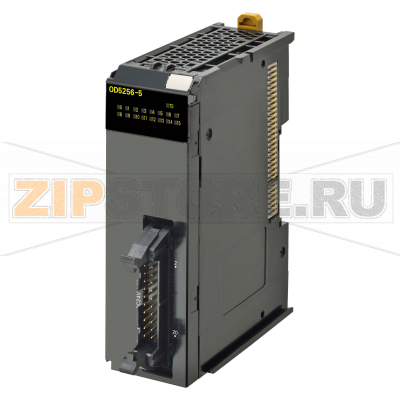

Блок ввода/вывода Omron NX-OD5256-5

Name: Блок ввода/вывода Omron NX-OD5256-5
Brand: Omron
SKU: NX-OD5256-5

Каталожный номер NX-OD5256-5

Розничная цена

130 EUR с НДС

array(34) { ["id"]=> string(6) "423976" ["product_id"]=> string(6) "486247" ["id_1c"]=> NULL ["sku"]=> string(11) "NX-OD5256-5" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(12831) ["primary_price"]=> string(10) "135.059106" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(12831) ["unconverted_price"]=> float(130) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(12831) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11662" ["value":"shopDimensionValue":private]=> string(2) "85" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.085" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 12 831 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron NX-OD5256-5 — промышленный модуль дискретного вывода для распределенной системы ввода/вывода серии NX. Решение предназначено для построения надежных цепей управления исполнительными устройствами на 24 В постоянного тока, подходит для машин, конвейеров, упаковочного оборудования и других автоматизированных установок. Конфигурация через платформу автоматизации Omron обеспечивает быструю интеграцию и удобную диагностику. Съемный 20-контактный MIL-разъем (поставляется отдельно) упрощает монтаж, обслуживание и замену в условиях жестких производственных графиков.

Модуль ориентирован на применение с источниковой (PNP) логикой и рассчитан на управление типовыми нагрузками: клапанами, реле, маломощными приводами, сигнальными лампами и т. п. Наличие встроенных средств защиты и индикации помогает поддерживать стабильную работу линий, а поддержка разных режимов обработки сигналов позволяет адаптировать поведение каналов под требования технологического процесса. Конструкция ориентирована на установку в шкафах управления; соответствие классу защиты внутри шкафа предполагает чистую и сухую среду.

При проектировании рекомендуется разделять силовые и сигнальные цепи, предусматривать развязку и защиту для индуктивных нагрузок, а также оставлять запас по току и теплу. Разъемное подключение облегчает модульную замену: при отказе отдельного узла можно оперативно переустановить модуль Omron NX-OD5256-5 с минимальным временем простоя.

Типичные причины неисправностей

Перегрузка по току или короткое замыкание в нагрузке, длительная работа на предельных режимах.
Коммутация индуктивных нагрузок без демпфирующих цепей (диод, варистор, RC-цепочка), вызывающая перенапряжения на выходах.
Ошибки монтажа: переполюсовка, неправильное подключение клемм, превышение допустимого диапазона питающего напряжения.
Импульсные помехи и броски напряжения при некачественном заземлении или при коммутации мощных потребителей вблизи.
Перегрев из-за недостаточной вентиляции в шкафу, скопления пыли, повышенной температуры окружающей среды.
Механические воздействия: вибрации, натяжение кабеля, повреждение корпуса или 20-контактного MIL-разъема.
Коррозия и окисление контактов из-за конденсата, загрязнений и попадания агрессивных сред.

Как понять, что модуль вышел из строя

Отдельный канал не коммутирует нагрузку при наличии корректной команды и питания; напряжение на выходе отсутствует или проваливается под нагрузкой.
Индикация неисправности канала или модуля (светодиоды), диагностические сообщения контроллера о перегрузке/ошибке линии.
Аномальный нагрев корпуса, запах гари, видимые следы потемнения или повреждения на разъеме.
Нестабильная работа: самопроизвольные отключения, ложные срабатывания, непредсказуемое поведение при неизменных условиях.
Проблема сохраняется только с конкретным экземпляром, исчезает при испытании на соседнем слоте или после замены — косвенный признак аппаратного дефекта.

Рекомендации по эксплуатации и уходу

Проектировать систему с запасом по току и теплу; распределять нагрузку по каналам и группам, применять индивидуальные предохранители/автоматы.
Для катушек и других индуктивных нагрузок обязательно использовать демпфирование (диоды, варисторы, RC-цепи) как можно ближе к нагрузке.
Соблюдать требования к сечению проводников, использовать опрессованные наконечники и надежную фиксацию кабеля в MIL-разъеме.
Периодически проверять момент затяжки и целостность съемного разъема, отсутствие люфта, следов нагрева и окисления контактов.
Поддерживать чистоту внутри шкафа, обеспечивать достаточную вентиляцию, исключать конденсат; модуль предназначен для установки только в закрытых шкафах.
Регулярно анализировать диагностику в ПЛК/SCADA, контролировать счетчики событий перегрузки и реагировать на предупреждения.
Не применять модуль в контурах функциональной безопасности; для таких задач использовать специализированные safety-устройства.
Все операции подключения/отключения проводить при снятом питании; после замены проверять конфигурацию и тестировать все каналы.

Благодаря сочетанию надежности, удобного монтажа и развитых средств диагностики Omron NX-OD5256-5 помогает уменьшить время простоя и стоимость владения системой, оставаясь пригодным для модернизации существующих линий и интеграции в новые проекты на базе шины NX I/O.

Технические характеристики

Система ввода/вывода	Шина NX I/O
Тип модуля	Цифровой ввод/вывод
Количество дискретных входов	0
Тип дискретного входа	Нет
Задержка ВЫКЛ/ВКЛ	0,5–1,0 мс
Количество дискретных выходов	16
Тип дискретного выхода	PNP
Допустимое напряжение на выходе	20,4–28,8 В
Ток нагрузки на выход	0,5 А
Защита выходов от короткого замыкания
Способ подключения	Однопроводной (1-wire)
Обработка сигналов	Непрерывный, стандартный, синхронный режим
Мастер IO-Link
Тип подключения I/O	MIL (вилка не входит в комплект)
Количество разъемов I/O	1
Съемный I/O-разъем
Пригодность для функций безопасности
Уровень SIL по IEC 61508	Нет
Количество клемм IOV (V+)	2
Количество клемм IOG (V-)	2
Количество клемм COM	0
Степень защиты (IP)	IP20
Высота	100 мм
Ширина	30 мм
Глубина	71 мм
Масса	85 г

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	85 г
