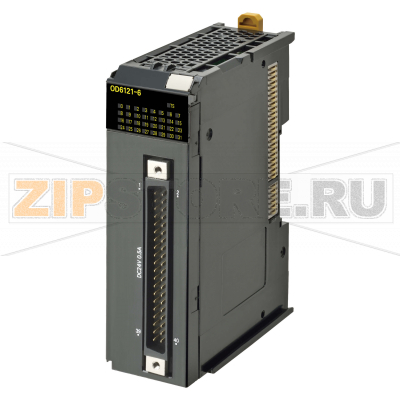

Блок ввода/вывода Omron NX-OD6121-6

Name: Блок ввода/вывода Omron NX-OD6121-6
Brand: Omron
SKU: NX-OD6121-6

Каталожный номер NX-OD6121-6

Розничная цена

222 EUR с НДС

array(34) { ["id"]=> string(6) "423978" ["product_id"]=> string(6) "486249" ["id_1c"]=> NULL ["sku"]=> string(11) "NX-OD6121-6" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(21899) ["primary_price"]=> string(10) "230.508874" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(21899) ["unconverted_price"]=> float(221.88) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(21899) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11579" ["value":"shopDimensionValue":private]=> string(2) "90" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.09" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 21 899 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron NX-OD6121-6 — промышленный модуль дискретных выходов для систем на базе шины NX I/O. Он предназначен для управления широким спектром исполнительных устройств на 24 В постоянного тока: катушками клапанов, контакторов, реле, ламповыми и светодиодными индикаторами, звуковыми оповещателями. Форм-фактор модуля позволяет экономить место в шкафу, а съемный коннектор упрощает сервис и замену без повторной разводки проводов. Подключение осуществляется через 40‑контактный разъем FCN (штекер приобретается отдельно).

Модуль с открытым коллектором (NPN) рассчитан на коммутацию стандартных нагрузок постоянного тока. Несколько клемм питания и «земли» позволяют разбивать каналы на группы, балансировать потребление и уменьшать взаимное влияние нагрузок. Режимы обработки сигналов поддерживают как обычные, так и синхронизированные задачи, что удобно при управлении быстрыми механизмами и при построении распределенных систем с точной временной согласованностью. NX-OD6121-6 интегрируется в архитектуры с контроллерами серии NJ/NX через стандартные коммуникационные узлы, конфигурируется в среде Sysmac Studio и поддерживает встроенную диагностику состояния каналов и питания.

С учетом степени защиты IP20 модуль предназначен для установки внутри электротехнических шкафов. Отсутствие встроенной защиты от короткого замыкания подразумевает обязательное применение внешних предохранителей или электронных автоматов на группы/каналы, а также демпфирующих элементов на индуктивных нагрузках (диоды, RC‑цепочки, варисторы). Соблюдение этих требований повышает ресурс выходных каскадов и снижает риск аварийных остановок.

Причины поломок

Перегрузка по току или короткое замыкание в нагрузке, отсутствие внешней токовой защиты.
Индуктивные выбросы при отключении катушек без шунтирующих цепей.
Превышение допустимого напряжения, обратная полярность, броски от нестабильного питания.
Перегрев из-за плотной установки, недостаточной вентиляции, высокого суммарного тока по группам.
Электростатические разряды при монтаже, механическое повреждение разъема FCN, ослабление контактов.
Пыль, конденсат и коррозия при эксплуатации вне условий IP20.

Как понять, что запчасть вышла из строя

Отдельные каналы не коммутируют нагрузку при наличии управляющего сигнала.
«Залипание» выхода во включенном или выключенном состоянии, нет реакции на команду.
Посторонний запах, потемнение корпуса, локальный перегрев.
Повышенный ток утечки: слабое свечение индикаторов или ложные срабатывания входов смежных устройств.
Частое срабатывание внешних предохранителей при включении тех же каналов.
Индикация аварии на светодиодах модуля или сообщения диагностики в контроллере.

Технические характеристики

Система ввода/вывода	Шина NX I/O
Тип модуля	Дискретный I/O
Количество дискретных входов	0
Тип дискретного входа	Нет
Задержка OFF/ON	0,1–0,8 мс
Количество дискретных выходов	32
Тип дискретного выхода	NPN
Допустимое напряжение на выходе	15,0–28,8 В
Ток выхода	0,5 А
Защита выходов от КЗ
Способ подключения	1‑проводное
Обработка сигналов	Свободный цикл, Стандартная скорость, Синхронный
IO‑Link мастер
Тип подключения I/O	FCN (штекер не входит в комплект)
Количество I/O разъемов	1
Съемный I/O разъем
Пригоден для функций безопасности
SIL по IEC 61508	Нет
Количество клемм IOV (V+)	4
Количество клемм IOG (V‑)	4
Количество клемм COM	0
Степень защиты (IP)	IP20
Высота	100 мм
Ширина	30 мм
Глубина	71 мм
Масса	90 г

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	90 г
