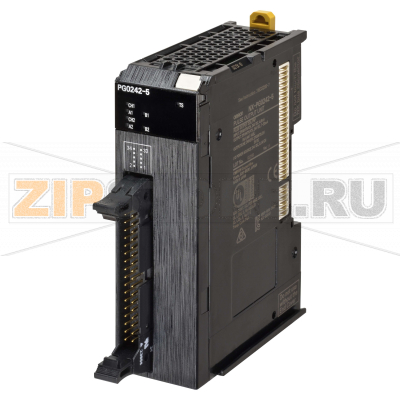

Блок ввода/вывода Omron NX-PG0242-5

Описание товара

Omron NX-PG0242-5 — модуль высокоскоростных импульсных выходов для системы ввода/вывода NX, предназначенный для точного управления приводами с интерфейсом «импульс/направление» или «CW/CCW». Решение рассчитано на синхронную работу в составе шины NX I/O и обеспечивает детерминированную генерацию импульсов для позиционирования, индексирования и синхронизации узлов оборудования в упаковочных, сборочных и транспортирующих линиях. Вариант с разъемом MIL (штекер не входит в комплект) упрощает обслуживание и позволяет быстро заменять кабельные сборки без перепайки.

Модуль ориентирован на работу с внешними шаговыми и серводрайверами, поддерживающими дифференциальные сигналы RS‑422 (Line Driver). Дополнительные PNP-выходы удобно использовать для сигналов «включение привода», «сброс аварии» и других служебных цепей. Благодаря синхронной обработке в такте задачи Omron NX-PG0242-5 минимизирует джиттер и обеспечивает повторяемость траектории при высоких скоростях.

Типичные области применения: дозирование и нарезка по меткам, кареточные и роторные модули, подача материала, перемещение оснастки, гравировка, мелкая механизация. В составе стойки NX модуль подключается к внутренней шине и конфигурируется из среды контроллера в рамках единого проекта — это сокращает время пуско-наладки и упрощает диагностику.

Признаки неисправности

— Ось не реагирует на команды: драйвер не получает импульсы или их амплитуда/форма нарушены.
— На осциллографе отсутствуют импульсы на линиях PULSE/方向 или CW/CCW, либо наблюдается сильный джиттер.
— Нестабильная работа: пропуски шагов, рывки, некорректное позиционирование при неизменной программе.
— Светодиодная индикация модуля показывает ошибку; контроллер регистрирует диагностические коды по каналу NX I/O.
— Дополнительные PNP-выходы «залипают» в одном состоянии или уводят в защиту подключенную нагрузку.
— Нагрев корпуса, запах перегрева, видимые следы коррозии или подгорания контактов разъема MIL.

Основные причины поломок

— Ошибки разводки дифференциальных пар RS‑422, переполюсовка IOV/IOG, короткие замыкания на PNP-линиях.
— Превышение допустимой нагрузки по току/напряжению на выходах или броски напряжения от силовой части привода.
— Недостаточное экранирование и кручение пар — наводки, земляные петли, деградация линейного драйвера.
— Перегрев из-за высокой температуры в шкафу, плотной укладки без вентиляции, длительных пиковых режимов.
— Механическое повреждение или износ разъема MIL, некачественная обжимка контактов, попадание пыли и влаги.

Как подтвердить выход из строя

— Проверить осциллографом уровни и форму импульсов на клеммах: отсутствие сигнала при активной команде — повод для замены.
— Считать диагностику контроллера: постоянная ошибка канала/модуля после перезапуска и исключения внешних причин указывает на аппаратный дефект.
— Прозвонить линии на короткое между дифференциальными проводами и землей; аномально низкое сопротивление — признак повреждения.
— Временная замена на исправный модуль в той же конфигурации подтверждает неисправность исходного изделия.

Рекомендации по уходу и эксплуатации

— Использовать экранированные витые пары для RS‑422, заземлять экран с одной стороны, разводить сигнальные и силовые кабели раздельно.
— Соблюдать полярность и назначение клемм IOV/IOG, ставить предохранители/защиту от перенапряжений на питающих цепях периферии.
— Применять оригинальные или качественные разъемы MIL; выполнять обжим спец-инструментом, периодически контролировать состояние контактов.
— Поддерживать чистоту в шкафу, обеспечивать вентиляцию и температурный режим; регулярно удалять пыль сухим воздухом.
— Не подключать/отключать разъем под напряжением, если это не предусмотрено документацией; избегать статических разрядов при обслуживании.
— Периодически проверять осциллографом стабильность частоты и скважности импульсов, а также корректность работы PNP-выходов.

Omron NX-PG0242-5 помогает стандартизировать управление осями в рамках платформы NX, снижая трудоемкость интеграции и облегчая сервис. Соблюдение требований к монтажу, экранированию и тепловому режиму значительно увеличивает ресурс модуля и надежность всей системы.
