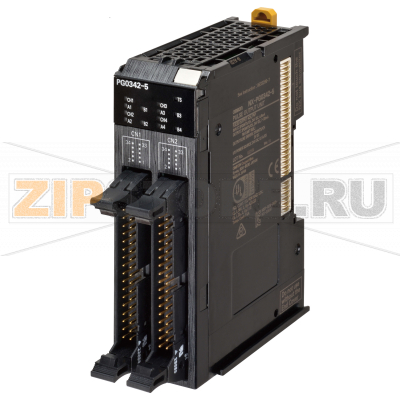

Блок ввода/вывода Omron NX-PG0332-5

Описание товара

Omron NX-PG0332-5 — высокоскоростной модуль импульсных выходов для системы ввода/вывода NX, рассчитанный на управление до четырёх осей по интерфейсу Line Driver (RS-422) с дополнительными дискретными выходами NPN. Решение ориентировано на точное позиционирование шаговых и сервоприводов в задачах упаковки, маркировки, дозирования, конвейерной сортировки и построения электронных кулачков. Работа через шину NX обеспечивает синхронизацию с циклами ПЛК и предсказуемую задержку формирования импульсов, что критично для согласованного движения нескольких осей.

Модуль устанавливается в стандартную станцию NX рядом с другими модулями ввода/вывода, подключение реализовано через два разъёма MIL (ответные вилки приобретаются отдельно). Дифференциальный драйвер RS-422 обеспечивает устойчивую передачу импульсов на высокой частоте и на значительном расстоянии при правильной укладке кабеля и экранировании. Дополнительные NPN-выходы могут использоваться для типовых сервисных сигналов привода (например, разрешение, сброс аварии, тормоз), либо для пользовательской логики установки.

Проектирование обычно выполняется в среде Sysmac Studio: задаются режим импульсов (например, PULSE/DIR или CW/CCW в зависимости от привода), масштаб, ускорения/торможения, профили движения и синхронизация с задачами контроллера. При коммутации важно выдержать полярность дифференциальных пар (A+/A−, B+/B−), применять витую пару и корректное оконечивание в линии (типично 100–120 Ом на стороне привода, согласно его документации). Питание выходных цепей следует выполнять от стабильного источника с достаточным запасом по току и корректной разводкой общих проводников (IOV/IOG).

Причины поломок

• Ошибки подключения: перепутанные пары RS-422, короткое замыкание на линиях, неверная полярность питания IOV/IOG.
• Перенапряжения и импульсные помехи от внешних нагрузок, отсутствие развязки и защиты от ЭМП.
• Перегрев из‑за плохой вентиляции, плотной установки без зазоров, работы за пределами допустимой температуры.
• Статические разряды (ESD) при монтаже без защиты, особенно на разъёмах MIL.
• Перегрузка или короткое замыкание на дополнительных NPN‑выходах, подключение неподходящих нагрузок.
• Износ и механические повреждения разъёмов, слабая фиксация кабелей, вибрации.
• Попадание пыли и влаги сверх IP20, конденсат при перепадах температуры.
• Несоответствие электрических уровней и терминаторов требованиям привода, ошибки в параметрировании осей.

Как понять, что модуль вышел из строя

• Оси не реагируют на команды, наблюдаются рывки, «потеря шагов», нестабильная скорость.
• На привод не поступают импульсы либо их форма нарушена (по осциллограмме на клеммах).
• Появляются ошибки/алармы в контроллере, индикация светодиодов модуля уходит в аварийные состояния.
• Срабатывание защиты источника питания, нагрев корпуса, запах перегрева.
• Интермиттирующие отказы при шевелении кабеля, «плавающие» ошибки на одной из осей.

Рекомендации по диагностике

• Проверить индикацию модуля и журнал ошибок контроллера, убедиться в корректности параметров осей.
• Измерить напряжения на IOV/IOG и ток нагрузки, проверить целостность заземления.
• Осмотреть и заново зафиксировать разъёмы MIL, проверить распиновку согласно схеме проекта.
• Проверить каждую ось по отдельности: тестовые импульсы, «джог», сравнение с эталонной осью.
• Осциллографом оценить уровни и дифференциальность сигналов RS-422, наличие оконечивания и симметрии.
• По возможности выполнить перестановку на заведомо исправный модуль для локализации дефекта.

Уход и эксплуатация

• Содержать модуль и клеммы в чистоте, предотвращать накопление пыли; чистку выполнять при снятом питании.
• Обеспечить вентиляционные зазоры в шкафу, соблюдать температурные и влажностные условия.
• Использовать экранированные витые пары для линий RS-422, правильное экранирование и разводку земли.
• Фиксировать кабели разгрузками от натяжения, периодически подтягивать зажимы и проверять фиксацию разъёмов.
• Соблюдать ESD‑процедуры при монтаже и хранить модуль в антистатической упаковке.
• Не производить «горячее» подключение; замену выполнять при снятом напряжении на станции.
• Хранить запасные разъёмы MIL и готовые жгуты для быстрой замены в сервисе.

Благодаря сочетанию дифференциального интерфейса RS-422, высокой частоты импульсов и интеграции в шину NX, Omron NX-PG0332-5 закрывает широкий спектр задач позиционирования с упором на повторяемость и простоту обслуживания. Корректная коммутация, экранирование и соблюдение условий эксплуатации напрямую влияют на ресурс и отказоустойчивость модуля.
