Блок ввода/вывода Omron NX-PNC202

Name: Блок ввода/вывода Omron NX-PNC202
Brand: Omron
SKU: NX-PNC202

Каталожный номер NX-PNC202

Розничная цена

518 EUR с НДС

array(34) { ["id"]=> string(6) "423992" ["product_id"]=> string(6) "486263" ["id_1c"]=> NULL ["sku"]=> string(9) "NX-PNC202" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(51074) ["primary_price"]=> string(10) "537.604924" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(51074) ["unconverted_price"]=> float(517.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(51074) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11660" ["value":"shopDimensionValue":private]=> string(3) "150" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.15" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 51 074 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

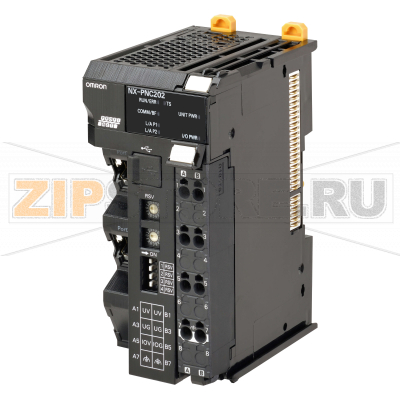

Omron NX-PNC202 — интерфейсный модуль для подключения модульной системы ввода-вывода NX к промышленной сети PROFINET. Решение ориентировано на построение распределенных систем управления с минимальным временем реакции и удобной диагностикой. Модуль выполняет роль сетевого узла, обеспечивая обмен процессными данными с контроллером и прозрачную интеграцию модулей ввода-вывода NX без перегрузки шины и контроллера лишним трафиком.

Конструкция предусматривает монтаж в шкафу управления и последовательное наращивание модулей ввода-вывода NX. Коммутируемые портовые разъемы упрощают топологию линий и позволяют организовать каскадное подключение соседних устройств, сохраняя стабильность обмена и удобство обслуживания. Встроенные средства индикации состояния сети и модуля помогают быстро локализовать неисправности на месте без специального оборудования.

Основные сферы применения — машиностроение, упаковка, транспортные линии, пищевое и фармацевтическое производство, где важны компактность, модульность и контролируемая задержка обмена. При корректной конфигурации и экранировании кабелей модуль стабильно работает в условиях повышенных электромагнитных помех, характерных для промышленной среды.

Распространенные причины поломок:

Перенапряжения и импульсные помехи в сети питания или по линии связи вследствие отсутствия или некорректной схемы заземления и защиты от бросков.
Ошибки монтажа: повреждение витой пары, нарушение радиуса изгиба, неплотные коннекторы RJ-45, перепутанные пары.
Попадание пыли и влаги в шкаф при несоблюдении класса защиты и климатических условий, коррозия контактов.
Перегрев из-за плотной установки без зазоров для вентиляции, работа при температуре выше допустимой.
Статическое электричество и механические воздействия при замене/монтаже без антистатических мер.
Ошибочные изменения параметров сети или конфигурации, несовместимые версии описательных файлов проекта.

Как понять, что запчасть вышла из строя:

Отсутствие связи по сети: контроллер не видит узел, не устанавливается циклический обмен, в проекте устройство отображается как недоступное.
Светодиодная индикация сигнализирует о неисправности (например, постоянная или мигающая красная индикация состояния), отсутствие активности линка на портах.
Нестабильность процесса: периодические обрывы связи, рост ошибок передачи, пропадание или «залипание» процессных данных.
Аномальный нагрев корпуса, запах перегрева, визуальные следы подгорания разъемов.
После правильной замены кабелей и перезапуска системы устройство не выходит в рабочий режим, в диагностике контроллера фиксируются ошибки узла.

Рекомендации по уходу и эксплуатации:

Монтируйте модуль в закрытом шкафу с обеспечением циркуляции воздуха и соблюдением допустимых температур и влажности. Оставляйте технологические зазоры для охлаждения.
Используйте экранированные патч-корды соответствующей категории, контролируйте целостность экрана и надежность заземления. Избегайте перегибов и натяжения кабелей.
Периодически проверяйте фиксацию разъемов RJ-45, состояние защелок и отсутствие окисления контактов. При необходимости очищайте от пыли сухим воздухом.
Питание и заземление выполняйте согласно проекту: устанавливайте защиту от перенапряжений, соблюдайте разделение силовых и сигнальных линий.
Обновляйте программную конфигурацию и описательные файлы проекта только из проверенных источников, фиксируйте версии и сохраняйте резервные копии конфигураций.
Замены и подключение/отключение производите при снятом питании, соблюдая антистатические меры.

При корректном проектировании сети, соблюдении правил монтажа и регулярной профилактике интерфейсный модуль стабильно работает на протяжении всего ресурса системы. В случае аварии используйте штатную диагностику проекта и индикацию на устройстве для локализации проблемы, последовательно проверяйте физические соединения, конфигурацию сети и питание.

Интерфейсный модуль PROFINET для системы ввода/вывода NX, 2 порта RJ-45, до 63 модулей ввода/вывода NX (512 байт для ввода, 512 байт для вывода). Максимальный ток вх/вых 10 А.

Технические характеристики

Система ввода-вывода	Шина ввода-вывода NX
Тип модуля	Шлюзовой модуль (bus coupler)
Мастер IO-Link
Подходит для функций безопасности
Количество коммуникационных портов	2
Коммуникационный интерфейс(ы)	Устройство PROFINET (Slave)
Степень защиты (IP)	IP20
Высота	100 mm
Ширина	46 mm
Глубина	71 mm
Масса	150 g

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	150 г
