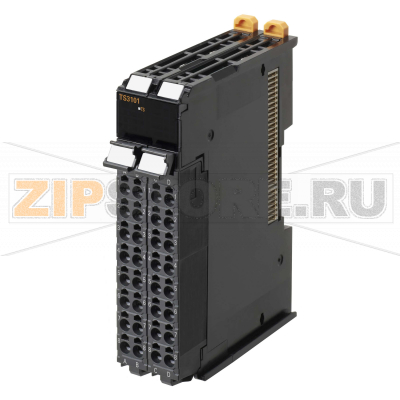

Блок ввода/вывода Omron NX-TC3408

Описание товара

Omron NX-TC3408 — модуль температурного регулирования серии NX, предназначенный для точного управления тепловыми процессами в составе распределенной системы ввода-вывода NX I/O. Универсальные каналы измерения принимают широкий набор термопар и платиновых термосопротивлений, а токовые аналоговые выходы позволяют напрямую задавать уставку внешним силовым регуляторам, приводам или клапанам. Компактный корпус и разъемы Push‑in ускоряют монтаж и обслуживanie, а изолированные входные цепи повышают помехоустойчивость и точность измерений в промышленной среде.

Модуль NX-TC3408 применяют на линиях литья и экструзии пластмасс, упаковочных и пищевых машинах, в печах, сушильных и термоформовочных установках, при стабилизации температуры контуров нагрева и охлаждения. Поддерживается контурное регулирование (в т.ч. по току 4–20 мА), что упрощает интеграцию с широким спектром исполнительных устройств. Конфигурирование и диагностика выполняются в составе системы автоматизации на базе контроллеров Omron серии NX/NJ через стандартные инструменты проектирования.

Благодаря модульной архитектуре NX I/O, NX-TC3408 легко масштабируется по числу контуров, интегрируется в существующие стойки и обмен данными осуществляется по внутренней шине без дополнительных шлюзов. Съемные клеммные блоки упрощают замену и регламентные работы, а конструкция Push‑in уменьшает риск ослабления контактов при вибрациях.

Как понять, что модуль или контур вышли из строя

• Контроллер не видит модуль в составе шины NX I/O или выдает ошибку шинки/слота.
• Измеренная температура отсутствует, «зависает» на фиксированном значении или скачкообразно меняется без фактических колебаний в процессе.
• Аналоговый выход (4–20 мА) не реагирует на команду, «прижат» к 0/максимуму либо имеет нестабильный ток.
• Нагрев/охлаждение не достигает уставки при исправных силовых элементах и датчиках.
• Аномальный нагрев корпуса, следы перегрева клемм, потемнение пластика, запах гари.
• Механические повреждения корпуса или клемм, ослабленные проводники в разъемах.

Типичные причины неисправностей

• Неправильное подключение датчиков (перепутанные полярности термопар, несовместимые удлинительные провода, замыкание жил RTD).
• Перегрузка или ошибка в цепи токового выхода (короткое замыкание, несоответствие входного сопротивления внешнего устройства).
• Импульсные перенапряжения, нарушение экранирования и заземления, сильные электромагнитные помехи в шкафу.
• Конденсат, запыленность, эксплуатация вне допустимых условий по температуре и влажности для IP20.
• Механическое воздействие, вибрации сверх норм, многократные циклы подключения с повреждением клемм.

Рекомендации по уходу и эксплуатации

• Раз в регламентный период проверяйте затяжку проводников в Push‑in и состояние съемных разъемов, при необходимости очищайте от пыли сухим воздухом.
• Используйте корректные термопарные/удлинительные кабели соответствующего типа, соблюдайте полярность и качество контакта.
• Экраны и оплетку заземляйте с одной стороны согласно проекту, разводите силовые и сигнальные линии.
• Контролируйте сопротивление нагрузки в цепях 4–20 мА и тестируйте выходной ток при пусконаладке.
• Содержите модуль в закрытом вентиляционном шкафу, соблюдайте рекомендуемые температурные зазоры между устройствами.
• Ведите резервное копирование параметров и версии проекта; перед заменой модуля выгружайте/загружайте конфигурацию через систему управления.
• При нестабильных показаниях сначала исключите отказ датчика и целостность кабелей, затем проверяйте модуль и настройки.

Omron NX-TC3408 сочетает универсальность входов с токовыми управляющими выходами, что позволяет строить предсказуемые и воспроизводимые температурные контуры в составе платформы Sysmac/NX без лишних промежуточных устройств. Компактные размеры упрощают компоновку шкафов, а сервисные операции сведены к минимуму за счет съемных клемм и удобной диагностики в системе.
