Блок ввода/вывода Omron NX-TS3204

Описание товара

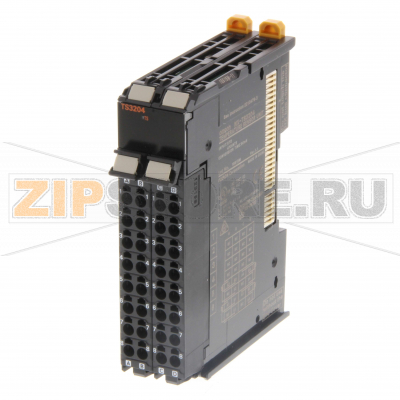

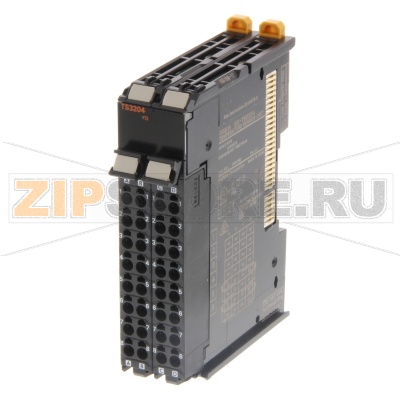

Omron NX-TS3204 — модуль температурного ввода семейства NX для платформы Sysmac, предназначенный для точного измерения температуры по датчикам сопротивления Pt100/Pt1000. Устройство интегрируется в стандартный стэк NX и подключается к контроллерам через системную шину, обеспечивая детерминированный обмен данными и синхронизацию измерений с логикой ПЛК. Благодаря встроенной линеаризации и фильтрации модуль подходит для процессов, где важны стабильность и повторяемость показаний: машиностроение, пищевая и фармацевтическая промышленность, HVAC, термостаты испытательных стендов.

Назначение и применение

Модуль используется в щитовых системах автоматизации для сбора температурных данных с датчиков RTD. Поддерживаются распространенные схемы подключения с компенсацией сопротивления проводов, а разъемы push-in ускоряют монтаж. Съемные клеммы упрощают обслуживание и замену без перекоммутации кабелей. Конструкция рассчитана на установку внутри шкафа с контролируемой средой, что снижает влияние электромагнитных наводок и температурных дрейфов.

Преимущества эксплуатации

• Надежная интеграция в линейку NX и экосистему Sysmac.
• Диагностика состояния модуль/канал и удобные индикаторы для сервисного персонала.
• Поддержка экранированной и витой пары для помехоустойчивости.
• Съемные клеммы для быстрого техобслуживания.

Типовые причины неисправностей

• Ошибки монтажа: переполюсовка, слабая затяжка клемм, обрыв или межжильное замыкание в линии датчика.
• Внешние воздействия: конденсат, коррозия клемм, пыль и металлическая стружка в корпусе, вибрации.
• Электрические факторы: перенапряжения, наводки от силовых кабелей, отсутствие экранирования и заземления, ESD.
• Превышение допустимых условий эксплуатации: температура в шкафу, влажность, отсутствие вентиляции.
• Механические повреждения при замене/переналадке, неверный выбор типа датчика в конфигурации проекта.

Как понять, что модуль или канал вышел из строя

• Индикация аварии на модуле (ERR/ALM), сообщения диагностики в контроллере.
• Нестабильные показания, «скачки» или постоянные значения при заведомо меняющейся температуре.
• Выход измерения за допустимые пределы или появление кодов ошибок канала.
• Отсутствие реакции на замену датчика либо на имитатор RTD с известным сопротивлением.
• Сильный дрейф после прогрева при корректных внешних условиях и экранировании.

Рекомендации по уходу и эксплуатации

• Устанавливайте только в шкафы с классом защиты, соответствующим IP20, поддерживайте чистоту и вентиляцию.
• Разносите силовые и сигнальные линии, используйте экранированные, витые пары; экран заземляйте с одной стороны.
• Проверяйте затяжку клемм и состояние проводников при каждом ТО; избегайте натяга кабелей.
• Регулярно осматривайте клеммы на предмет коррозии и загрязнений, очищайте от пыли сухим способом.
• Перед вводом в эксплуатацию дайте модулю стабилизироваться по температуре, проверьте калибровку по эталонному сопротивлению.
• Не выполняйте горячее подключение без предписаний производителя; обесточивайте шкаф перед обслуживанием.
• Храните запасные модули в антистатической упаковке, избегайте конденсата при переносе из холода в тепло.
• Контролируйте конфигурацию проекта: правильный тип датчика, схема подключения и фильтры.
