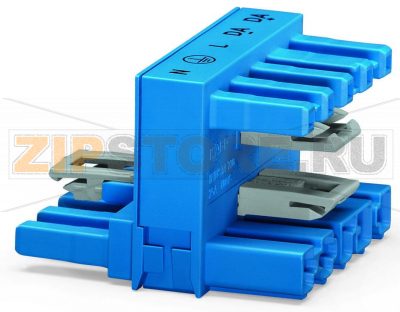

Ч-образный распределительный соединитель; 5-пол.; Код. I; 1 вход; 2 вывода; выходы с обеих сторон; 3 фиксирующих рычага; для тонких проволочных выводов; синие Wago 770-993

Name: Ч-образный распределительный соединитель; 5-пол.; Код. I; 1 вход; 2 вывода; выходы с обеих сторон; 3 фиксирующих рычага; для тонких проволочных выводов; синие Wago 770-993
Brand: Wago
SKU: 770-993

Каталожный номер 770-993

Ч-образный распределительный соединитель; 5-пол.; Код. I; 1 вход; 2 вывода; выходы с обеих сторон; 3 фиксирующих рычага; для тонких проволочных выводов; синие Wago 770-993 Protected against mismating and maintenance-freeAdditional variable coding is possible....

Розничная цена

14 $ с НДС

array(34) { ["id"]=> string(6) "164331" ["product_id"]=> string(6) "227010" ["id_1c"]=> NULL ["sku"]=> string(7) "770-993" ["sort"]=> string(1) "0" ["name"]=> string(7) "770-993" ["image_id"]=> NULL ["price"]=> float(1375) ["primary_price"]=> string(8) "14.47325" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1375) ["unconverted_price"]=> float(14.47) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1375) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 375 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Protected against mismating and maintenance-free
Additional variable coding is possible.

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких проволочных выводов (штекер/разъем).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a.) подсоединение другого числа контактов
b.) подсоединение с поворотом на 180°
c.) подсоединение с поперечным смещением
d.) подсоединение одного контакта
Информация по безопасности 1:
Application note for the U.S. market (USR): Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office.

Электрические данные

Примечание по контактному сопротивлению

сопротивление контакта примерно 1 мОм

штекер/разъем с сопротивлением контакта примерно 0,25 мОм?

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Legend (ratings)	(III / 3) ? Overvoltage category III / Pollution degree 3

Approvals per UL 1977

Rated voltage per UL 1977 (factory wiring only)	600 V
Rated current per UL 1977 (factory wiring only)	23 A

Данные соединения

Число полюсов	5
Общее число потенциалов	5
Ground function	with preceding GND contact

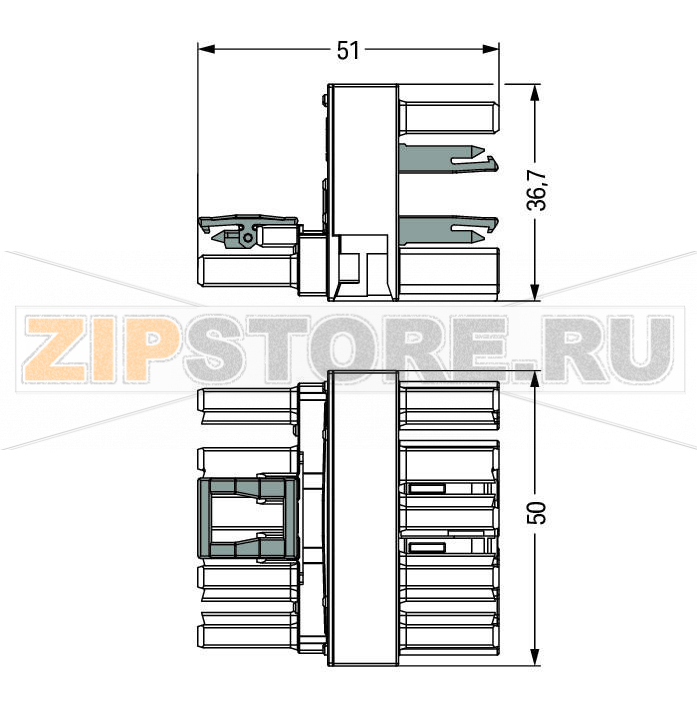

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	50 mm / 1.969 inch
Высота	36,7 mm / 1.445 inch
Длина	46 mm / 1.811 inch

Механические данные

Technologie	DALI
Кодирование	I
Сила сопряжения штекерного соединения	approx. 20 … 70 N (depending on pole number)
Удерживающая сила штекерного соединения	если заблокировано: > 80N
Расцепляющая сила штекерного соединения	Unlocked: approx. 20 … 70 N (depending on pole number)
Число циклов сопряжения	?200, без резистивной нагрузки 100, с резистивной нагрузкой IN = 25 A, протестированы (4 мм?/AWG 12)
Type of distribution connector	h-distribution connector, bi-directional
Маркировка	N ? L DA- DA+
Степень защиты	IP20
Примечание по типу защиты	Only in mated condition (These compact connectors are not designed for use in open, easily accessible areas.)
Potential marking	N ? L DA- DA+
Применение	for dimming function (e.g., DALI)
Suitable	for flying leads

Plug connection

Contact type (pluggable connector)	Socket/plug
Mismating protection	Yes
защелка	locking lever
Locking lever	yes
Number of locking levers	3

Material Data

Цвет	синие
Изоляционный материал	Полиамид (PA66)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,638 MJ
Вес	38,4 g

Environmental Requirements

Processing temperature	-5 … +40 °C
Continuous operating temperature	-35 … +85 °C
Примечание по постоянной рабочей температуре	Изолирующие компоненты для температур ? 105°C

Коммерческие данные

Product Group	20 (WINSTA)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454853433
Customs tariff number	85366990990
