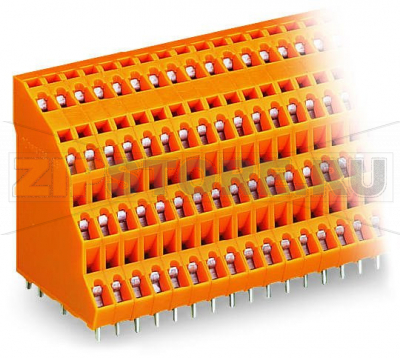

Четырехуровн. клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4 x 20-полюсов; CAGE CLAMP®; 2,50 mm; оранжевые Wago 738-320

Name: Четырехуровн. клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4 x 20-полюсов; CAGE CLAMP®; 2,50 mm; оранжевые Wago 738-320
Brand: Wago
SKU: 738-320

Каталожный номер 738-320

Четырехуровн. клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4 x 20-полюсов; CAGE CLAMP®; 2,50 mm; оранжевые Wago 738-320 Клеммные колодки с соединением CAGE CLAMP®, монтаж проводников при помощи отверткиВысокоплотный четырехуровневый дизайн для компактного монтажа нескольких проводников на ограниченном пространствеУгловой ввод проводника и открытие зажима CAGE CLAMP® проходят гладкоИндивидуальная маркировка с помощью струйного принтера для всех уровней монтажаКлеммные колодки с объединяющими колодками для распределения потенциалов...

Четырехуровн. клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4 x 20-полюсов; CAGE CLAMP®; 2,50 mm; оранжевые Wago 738-320 - Четырехуровн. клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 4 x 20-полюсов; CAGE CLAMP®; 2,50 mm; оранжевые Wago 738-320

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммные колодки с соединением CAGE CLAMP®, монтаж проводников при помощи отвертки
Высокоплотный четырехуровневый дизайн для компактного монтажа нескольких проводников на ограниченном пространстве
Угловой ввод проводника и открытие зажима CAGE CLAMP® проходят гладко
Индивидуальная маркировка с помощью струйного принтера для всех уровней монтажа
Клеммные колодки с объединяющими колодками для распределения потенциалов

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Ratings note	Between the modules
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	18 A
Номиналы согласно 2	IEC/EN 60664-1
Ratings note 2	Between the decks
Номинальное напряжение (III / 3) 2	320 V
Номинальное импульсное напряжение (III / 3) 2	4 kV
Номинальное напряжение (III / 2) 2	320 V
Номинальное импульсное напряжение (III / 2) 2	4 kV
Номинальное напряжение (II / 2) 2	630 V
Номинальное импульсное напряжение (II / 2) 2	4 kV
Номинальный ток (2)	18 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	10 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 2,5 mm?
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	80
Общее число точек соединения	80
Общее число потенциалов	80
Количество отдельных объектов присоединения на продукт	1
Количество уровней	4
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

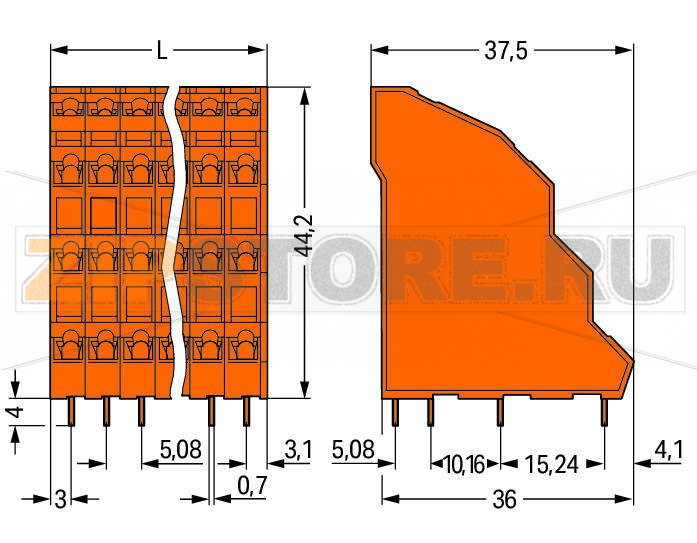

Geometrical Data

Шаг контактов	5,08 mm / 0.2 inch
Ширина	102,6 mm / 4.039 inch
Высота	48,2 mm / 1.898 inch
Высота от поверхности	44,2 mm / 1.74 inch
Длина	37,5 mm / 1.476 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,7 x 0,7 mm

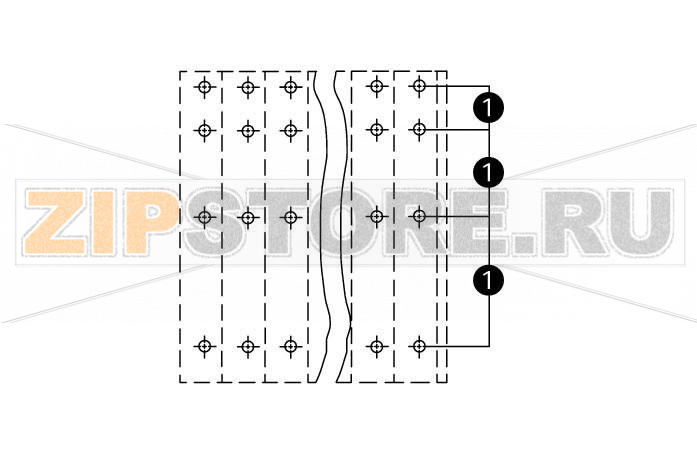

Допуск диаметра отверстия	1,3 (+0,1) mm

PCB contact

PCB contact	THT
Number of solder pins per potential	1

Material Data

Цвет	оранжевые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	1,633 MJ
Вес	120,3 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4045454161309
Customs tariff number	85369010000
