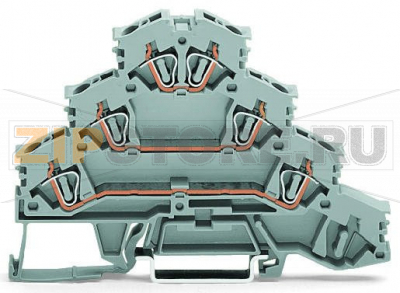

Четырехуровневые монтируемые на рейку клеммы; Монтируемые на рейку клеммы для подключения электродвигателей; L1 - L2 - L3; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-532

Name: Четырехуровневые монтируемые на рейку клеммы; Монтируемые на рейку клеммы для подключения электродвигателей; L1 - L2 - L3; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-532
Brand: Wago
SKU: 281-532

Каталожный номер 281-532

Четырехуровневые монтируемые на рейку клеммы; Монтируемые на рейку клеммы для подключения электродвигателей; L1 - L2 - L3; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-532 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "142513" ["product_id"]=> string(6) "205192" ["id_1c"]=> NULL ["sku"]=> string(7) "281-532" ["sort"]=> string(1) "1" ["name"]=> string(7) "281-532" ["image_id"]=> NULL ["price"]=> float(367) ["primary_price"]=> string(8) "3.863042" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(367) ["unconverted_price"]=> float(3.86) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(367) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 367 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:
Подключение алюминиевых проводников
Клеммы WAGO с пружинным зажимом подходят для жестких алюминиевых проводников сечением до 4 мм² / 12 AWG при использовании контактной пасты WAGO «Alu-Plus» при подключении.

Преимущества контактной пасты «Alu-Plus»:

Автоматически разрушает оксидную пленку при зажиме.
Предотвращает повторное окисление в зоне контакта.
Исключает электролитическую коррозию между алюминиевыми и медными проводниками (в одной клемме).
Обеспечивает долговременную защиту от коррозии.

При использовании клемм с технологией пружинного прижима CAGE CLAMP® алюминиевые проводники необходимо предварительно очистить лезвием и немедленно вставить в зажимные гнезда, заполненные контактной пастой «Alu-Plus».

Дополнительно допускается нанести «Alu-Plus» на всю поверхность алюминиевого проводника перед подключением.

Обратите внимание, что номинальные токи должны быть адаптированы к сниженной проводимости алюминиевых проводников:
2,5 мм² = 16 A
4 мм² = 22 A

Электрические данные

Номинальные значения по IEC/EN 60664-1

Норматив	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	20 A
Номинальный ток (2)	25 A
Примечание (номиналы)	(III / 3): категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Допустимые материалы проводников	Медь Алюминий
Номинальное поперечное сечение	2,5 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина зачистки изоляции	8 … 9 мм / 0.31 … 0.35 inch

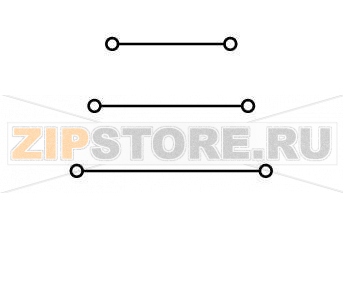

Общее число точек соединения	6
Общее число потенциалов	3
Количество уровней	4
Тип проводки	Фронтальное подключение

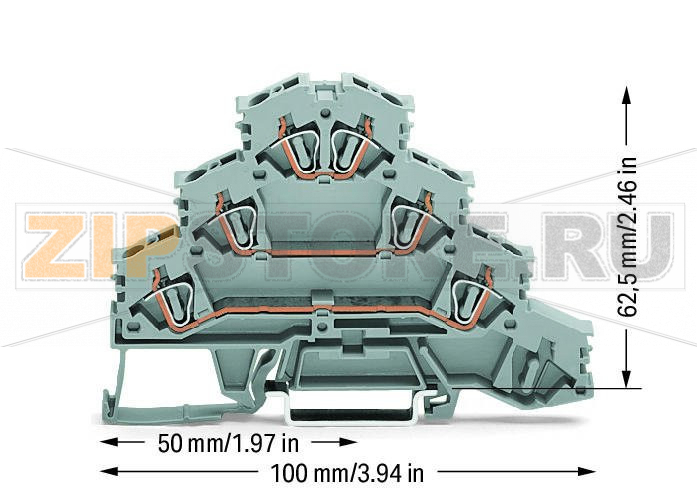

Геометрические данные

Ширина	6 мм / 0.236 inch
Высота от верхнего края DIN-рейки	62,5 мм / 2.461 inch
Длина	100 мм / 3.937 inch

Механические данные

Исполнение	угловое
Тип монтажа	DIN-рейка 35 мм
Маркировка потенциалов	L1 - L2 - L3
Маркировочный уровень	Центральная/боковая маркировка

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,359 MJ
Вес	19,8 g

Коммерческие данные

Группа продукции	1 (клеммы на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918787611
Код ТН ВЭД	85369010000

Четырехуровневые клеммы Wago 281-532 предназначены для компактного и упорядоченного подключения электродвигателей в шкафах управления. Маркировка L1–L2–L3 упрощает фазировку и сервис, а фронтальная подводка проводников обеспечивает удобство работы в стесненных условиях. Клеммы монтируются на стандартные DIN-рейки 35 × 15 и 35 × 7,5 и подходят для применения в распределительных устройствах, пускателях и модульных станциях управления приводами. Технология CAGE CLAMP® формирует стабильное, виброустойчивое соединение без необходимости последующей подтяжки, что особенно важно на объектах с повышенной вибрацией и частыми тепловыми циклами. Серое исполнение легко интегрируется в типовые цветовые схемы шкафов.

Wago 281-532 оптимизирует плотность монтажа за счет четырех уровней при сохранении трех потенциалов, что дает возможность аккуратно заводить два проводника на каждую фазу и использовать штатную централизованную или боковую маркировку. Допускается подключение медных и алюминиевых жил; для алюминия обязательно применение пасты «Alu-Plus» с предварительной очисткой поверхности. Такая комбинация снижает контактное сопротивление, защищает от окисления и продлевает срок службы узла.

Типичные причины отказов клеммного соединения — перегрев из‑за превышения допустимой токовой нагрузки или неверного сечения проводника, попадание изоляции под зажим вследствие неправильной длины зачистки, отсутствие пасты при работе с алюминием, что приводит к росту переходного сопротивления, а также механические повреждения корпуса и пружин при использовании неподходящего инструмента. Опасны загрязнение и влага в шкафу, отсутствие торцевых упоров на рейке и чрезмерное натяжение кабелей, создающее изгибающий момент на клемме.

Признаки неисправности: потемнение или оплавление изоляции возле контакта, характерный запах перегрева, следы дугообразования, растрескивание корпуса, ослабление фиксации проводника (его можно извлечь без заметного усилия), локальный нагрев клеммы по сравнению с соседними элементами, периодическая пропажа одной фазы двигателя, ложные срабатывания защиты. При выявлении термических повреждений клемму рекомендуется заменить, а соединение — переподготовить.

Рекомендации по уходу и эксплуатации: проводить регулярный визуальный контроль и легкую проверку удержания проводника, соблюдать требуемую длину зачистки и аккуратную геометрию укладки жил, использовать только соответствующий инструмент для приведения зажима в действие. Перед переподключением срезать конец жилы до «свежего» металла; для алюминия обязательно применять «Alu-Plus» и выполнять подключение сразу после зачистки. Содержать шкаф сухим и чистым, не применять агрессивные растворители при очистке (достаточно сухой, мягкой ткани), устанавливать торцевые упоры и разделительные элементы, использовать фирменные перемычки и маркеры. Соблюдайте требования кDIN-рейке 35 × 15/35 × 7,5 и не допускать работы за пределами допустимых электрических и температурных условий.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
