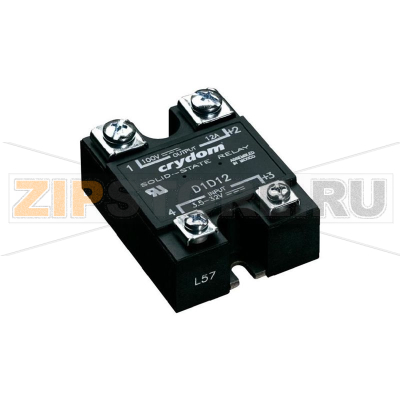

Реле твердотельное 20 А, 100 В/DC, 1 шт Crydom D1D20

Описание товара

Твердотельное реле Crydom D1D20 — надежное решение для коммутации цепей постоянного тока без механического износа и шума. Благодаря полупроводниковой архитектуре, устройство стабильно работает в задачах промышленной автоматизации, питания электромагнитов, клапанов, насосов, мощных светодиодных линий и других нагрузок с частыми включениями-выключениями. Реле обеспечивает гальваническую развязку управляющей и силовой части, устойчиво к вибрациям и не требует сервисного обслуживания, связанного с контактной группой. При корректном подборе теплоотвода и защитных элементов Crydom D1D20 демонстрирует продолжительный ресурс даже при интенсивных режимах работы.

Преимущества и применение

Отсутствие механических контактов уменьшает вероятность искрения и повышает долговечность. Быстрое переключение подходит для систем, где важны точность и повторяемость процессов. Crydom D1D20 часто используют в шкафах управления, на стендах испытаний, в источниках питания, системах распределения энергии постоянного тока и оборудованиях с индуктивной нагрузкой при наличии корректной защиты от перенапряжений.

Монтаж и подключение

• Соблюдайте полярность на выходе и правильную полярность управляющего входа.
• Обеспечьте эффективный теплоотвод: установка на соответствующий радиатор с термопастой или прокладкой, достаточная вентиляция и тепловой зазор от соседних устройств.
• Используйте корректный момент затяжки клемм; после первых часов работы выполните контрольную протяжку.
• Применяйте защиту: быстрый предохранитель/автомат подходящего типа, TVS-диод на линиях питания, для индуктивных нагрузок — обратный диод (flyback) параллельно катушке или другой демпфер.
• Разводка проводов должна минимизировать наводки; силовые и управляющие цепи прокладывайте раздельно.

Причины поломок

• Перегрев из‑за недостаточного радиатора, отсутствия термоинтерфейса, слабой вентиляции или превышения допустимого тока.
• Импульсные перенапряжения при отключении индуктивных нагрузок без демпфирующих элементов.
• Неправильная полярность подключения силовой или управляющей цепи.
• Короткие замыкания и пусковые токи без соответствующей токовой защиты.
• Ослабленные соединения, приводящие к локальному нагреву клемм и деградации полупроводников.
• Агрессивная среда, конденсат, загрязнения, вызывающие токи утечки по поверхности.
• Систематическое превышение допустимой частоты и/или режима коммутации без теплового дерейтинга.

Как понять, что запчасть вышла из строя

• Нагрузка не включается при наличии корректного управляющего сигнала; индикатор (если предусмотрен) может светиться, но на выходе отсутствует ток.
• Нагрузка остается включенной постоянно, даже без управляющего сигнала (пробой выходного каскада).
• Аномально высокое падение напряжения на выходе под нагрузкой и быстрый нагрев корпуса.
• Периодические отказы: самопроизвольное отключение или включение при вибрациях/нагреве.
• Отсутствие индикации входа при подаче сигнала, следы перегрева, запах, потемнение компаунда.

Диагностика

• Отключите питание, визуально осмотрите клеммы и корпус Crydom D1D20, устраните загрязнения и проверьте затяжку.
• Измерьте напряжение на управляющем входе под нагрузкой входной цепи, убедитесь в корректном уровне.
• Проверьте выход без нагрузки: в выключенном состоянии сопротивление должно быть большим; в включенном — постоянное и стабильное.
• Измерьте падение напряжения на выходе при известной нагрузке; сравните с типовым для исправного реле.
• Оцените утечку в выкл. состоянии: если нагрузка едва светится/жужжит, добавьте шунтирующий резистор либо проверьте пробой.
• Исключите внешние факторы: попробуйте заведомо исправный блок питания/нагрузку, временно замените реле для сравнения результатов.

Рекомендации по уходу и эксплуатации

• Подбирайте запас по току и напряжению с учетом нагрева, пусковых токов и условий окружающей среды.
• Регулярно очищайте радиаторы и вентиляционные каналы от пыли, контролируйте температуру корпуса под нагрузкой.
• Периодически проверяйте момент затяжки клемм и состояние проводников.
• Используйте качественный термоинтерфейс; при обслуживании обновляйте термопасту.
• Для индуктивных нагрузок всегда устанавливайте демпфирующие элементы (диоды, TVS), для длинных линий — фильтры и варисторы.
• Размещайте Crydom D1D20 в защищенном от влаги и агрессивных сред кожухе, соблюдайте электробезопасность и заземление.

Синонимы

Твердотельное реле; SSR; полупроводниковое реле; электронное реле; бесконтактное реле; MOSFET-реле; реле постоянного тока; DC-DC SSR; реле с гальванической развязкой.

Crydom D1D20 хорошо зарекомендовал себя в системах, где важны надежность и предсказуемость коммутации. Соблюдение рекомендаций по тепловому режиму, защите от перенапряжений и корректной прокладке проводов значительно снижает риск отказов и обеспечивает стабильную работу устройства в течение всего срока службы.
