DALI Multi-Master; светло-серые Wago 753-647

Name: DALI Multi-Master; светло-серые Wago 753-647
Brand: Wago
SKU: 753-647

Каталожный номер 753-647

DALI Multi-Master; светло-серые Wago 753-647 - DALI Multi-Master; светло-серые Wago 753-647

Розничная цена

286 $ с НДС

array(34) { ["id"]=> string(6) "171762" ["product_id"]=> string(6) "234376" ["id_1c"]=> NULL ["sku"]=> string(7) "753-647" ["sort"]=> string(1) "1" ["name"]=> string(7) "753-647" ["image_id"]=> NULL ["price"]=> float(27171) ["primary_price"]=> string(10) "286.001946" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(27171) ["unconverted_price"]=> float(286) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(27171) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 27 171 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

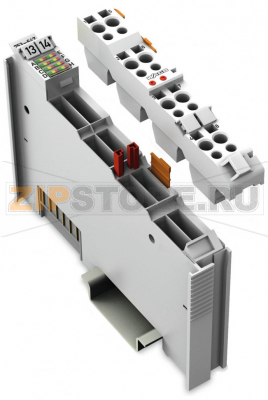

Модуль 753-647 DALI Multi-Master соответствует стандарту DALI по IEC 62386. Этот независимый от производителя протокол обеспечивает совместимость и взаимное функционирование DALI‑устройств в системах освещения.

Модуль шириной 12 мм (0,472") является устройством сопряжения DALI, применяемым совместно с контроллерами и модулями WAGO серии 750 (например, BACnet, KNX, EnOcean, LON, MODBUS).

Каждый модуль DALI Multi‑Master поддерживает адресацию электронных пускорегулирующих аппаратов (ЭПРА) и датчиков DALI. Каждый ЭПРА может быть привязан к группам и сценам. Модуль 753‑647 также предлагает дополнительные виртуальные группы на шине DALI.

Через систему WAGO‑I/O‑SYSTEM DALI‑устройства управления легко интегрируются со всеми поддерживаемыми протоколами автоматизации зданий и полевыми шинами. Несколько DALI‑мастеров могут подключаться к одному узлу полевой шины. Максимальное количество модулей, подключаемых к контроллеру, зависит от требуемого объёма памяти приложения. Узлы полевых шин программируются в WAGO‑I/O‑PRO. Предоставляется полная библиотека функциональных блоков IEC 61131‑3 для создания комплексных систем освещения.

Альтернативный «простой режим» позволяет управлять освещением без сложного программирования ПЛК. Модуль 753‑647 поддерживает обновление в соответствии с новыми версиями DALI. Универсальный инструмент для пусконаладки и обслуживания доступен как отдельное приложение или как компонент WAGO‑I/O‑CHECK.

Для серии 753‑647 предусмотрены два варианта питания:

1) Преобразователь DC/DC 753‑620 DALI Multi‑Master — питание одного модуля.
2) Блок питания 787‑1007 — питание нескольких модулей.

Примечание:
Съемный разъем WAGO серии 753 входит в комплект поставки.

Технические данные

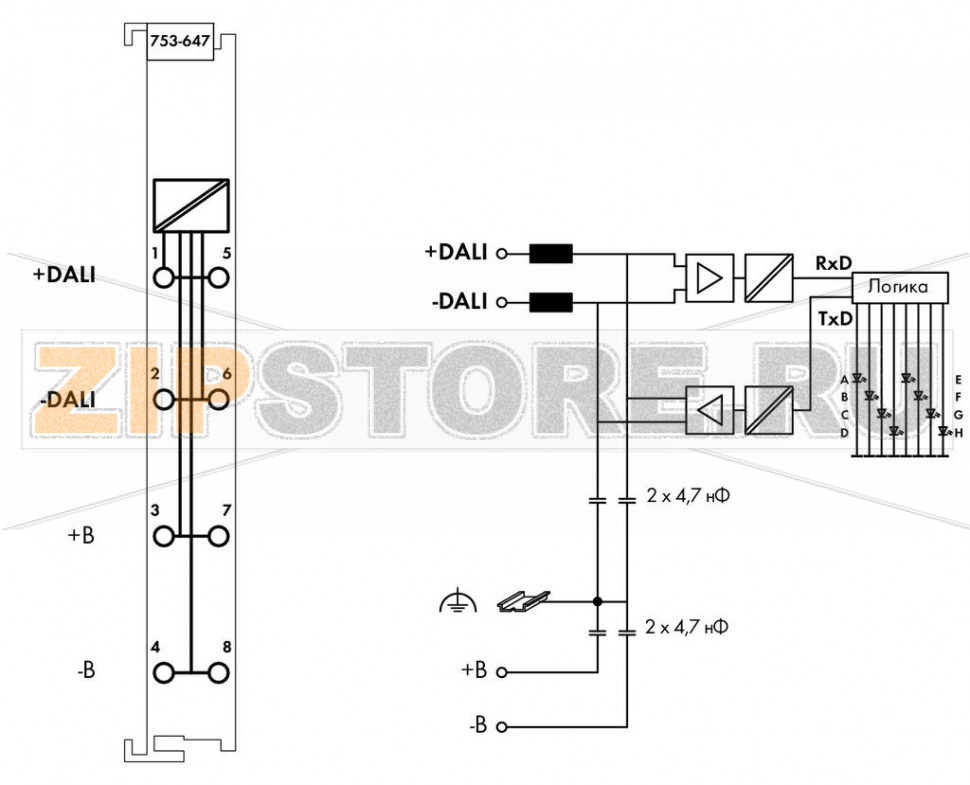

Спецификация устройства	Спецификация DALI: DIN IEC 62386 — только совместно с источниками питания 753-620 или 787-1007
Параметры устройства	Потребление от шины DALI при альтернативном питании через шину DALI: 10 мА
Топология	Количество абонентов (DALI), адресуемых: 64 устройства управления + 64 ПРА
Канал передачи	1
Представление данных	24‑байтовое представление данных
Гарантированный ток питания шины	200 мА
Максимальный ток питания шины	250 мА
Напряжение питания	DALI: 18 В (внешнее)
Ввод в эксплуатацию	через WAGO‑I/O‑CHECK
Системное напряжение питания	Пост. ток 5 В; через контактные площадки данных
Потребление от системного питания (5 В)	85 мА
Изоляция	1500 В пост. тока между шиной DALI и внутренней шиной данных

Данные соединения

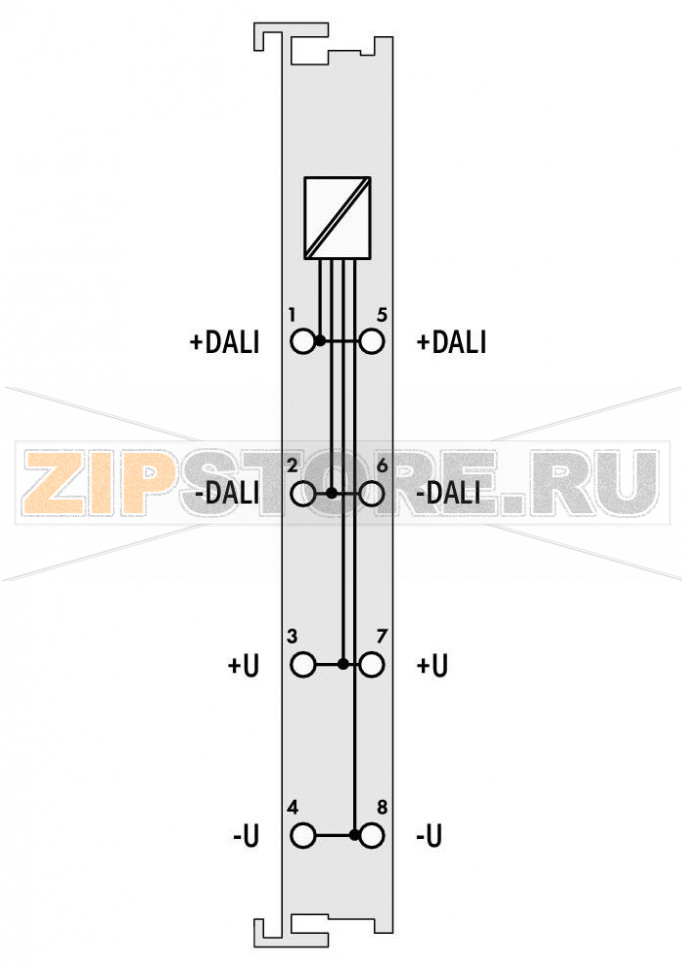

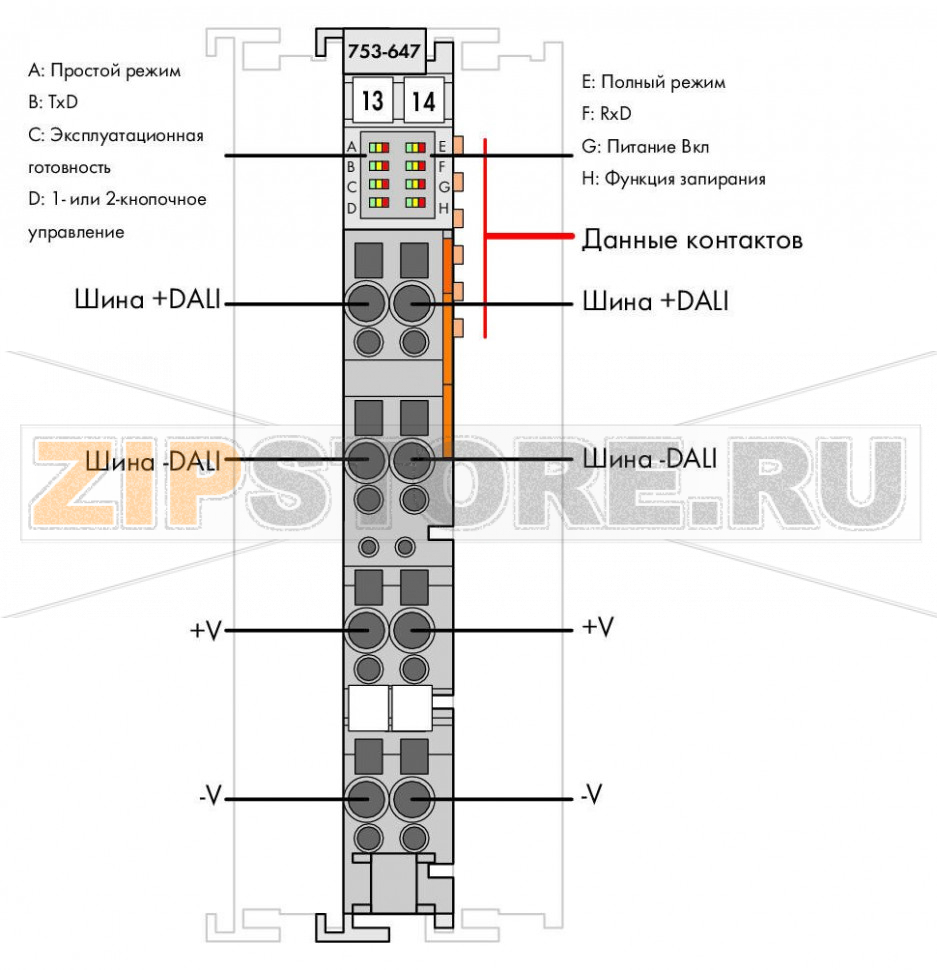

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	9 … 10 мм / 0,35 … 0,39 дюйма

Геометрические данные

Ширина	12 мм / 0,472 дюйма
Высота	100 мм / 3,937 дюйма
Длина	69 мм / 2,717 дюйма
Высота от верхнего края рейки DIN‑35	61,8 мм / 2,433 дюйма

Механические данные

Тип монтажа	На DIN‑рейку 35 мм
Съемный разъем	да

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	61,4 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	в соответствии с EN 61000‑6‑2, Только совместно с преобразователем 753‑620 / 787‑1007 DC/DC
ЭМС — излучение помех	в соответствии с EN 61000‑6‑3, Только совместно с преобразователем 753‑620 / 787‑1007 DC/DC
Устойчивость к коррозионным загрязнениям	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4050821475712
Код ТН ВЭД	85389099990

DALI Multi‑Master; светло‑серые Wago 753‑647 — модуль для построения гибких систем освещения в зданиях, производственных и общественных объектах. Он объединяет управление пускорегулирующими аппаратами и датчиками на одной шине и обеспечивает корректную интеграцию с контроллерами серии 750 и системами автоматизации по протоколам BACnet, KNX, LON, Modbus и другим. Решение подходит как для новых проектов, так и для модернизации существующих систем.

Модуль 753‑647 рассчитан на работу в однопроводной DALI‑топологии с адресацией устройств, поддержкой групп, сцен и возможностью организации нескольких мастеров в одном узле. Наличие «простого режима» упрощает ввод в эксплуатацию: базовые сценарии управления освещением настраиваются без написания сложных программ ПЛК. Для обслуживания предусмотрен удобный инструмент пусконаладки, а поддержка обновления прошивок позволяет сохранять совместимость с актуальными версиями DALI.

Типовые области применения: офисные и административные здания, торговые пространства, склады и логистические центры, учебные и медицинские учреждения, паркинги. Wago 753‑647 помогает реализовать диммирование, групповое и сценовое управление, а также сбор данных от датчиков присутствия и освещенности для построения энергоэффективных сценариев.

Как понять, что модуль вышел из строя

На неисправность DALI Multi‑Master могут указывать устойчивые ошибки обмена и отсутствие реакции DALI‑устройств на команды. Признаками также являются невозможность обнаружения абонентов при сканировании, некорректная работа групп и сцен, периодическое «падение» связи на шине, а также отсутствие видимости модуля со стороны контроллера. Дополнительными симптомами могут быть аномальная индикация светодиодов статуса и заметный перегрев корпуса при штатной нагрузке.

Основные причины поломок

Ошибки монтажа: переполюсовка, короткое замыкание на шине, нарушение экранирования и земляных соединений.
Превышение допустимой нагрузки шины DALI, неправильный выбор или подключение источника питания шины.
Несоблюдение требований по топологии и длине линии, плохие контакты в клеммах, повреждение кабеля.
Воздействие перенапряжений и импульсных помех при отсутствии средств защиты от грозы и бросков напряжения.
Эксплуатация вне допустимых условий окружающей среды (температура, влажность, агрессивные газы, запыленность).
Сбои прошивки, некорректное или прерванное обновление программного обеспечения.

Рекомендации по уходу и эксплуатации

Проектируйте шину с учетом требований по топологии, длине линии и количеству устройств; используйте рекомендованный тип кабеля.
Применяйте подходящий источник питания шины DALI и не превышайте допустимую суммарную нагрузку; при необходимости делите сеть на сегменты.
Обеспечьте защиту от перенапряжений и электромагнитных помех; правильно организуйте заземление и экранирование.
Поддерживайте чистоту шкафа: предотвращайте накопление пыли и влаги, обеспечьте вентиляцию и соблюдайте допустимые условия окружающей среды.
Периодически выполняйте диагностику: проверяйте затяжку клемм, целостность кабеля, ведите журнал событий и резервные копии конфигурации.
Используйте штатные инструменты пусконаладки и обновляйте прошивку только по регламенту, избегая отключения питания в процессе.
Маркируйте линии и устройства, документируйте групповые и сценовые настройки для быстрого восстановления системы.

Придерживаясь этих рекомендаций, модуль Wago 753‑647 DALI Multi‑Master обеспечивает стабильную работу систем освещения, упрощает интеграцию с автоматикой зданий и снижает риски простоев при эксплуатации.
