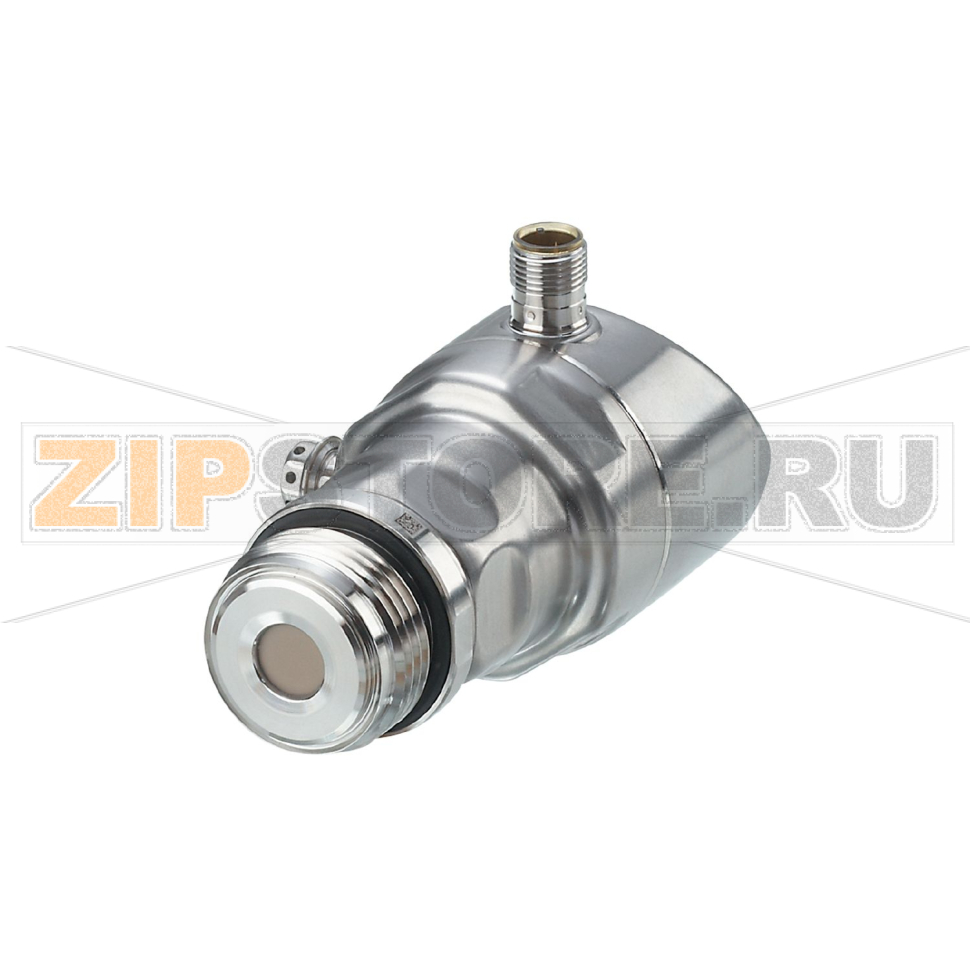

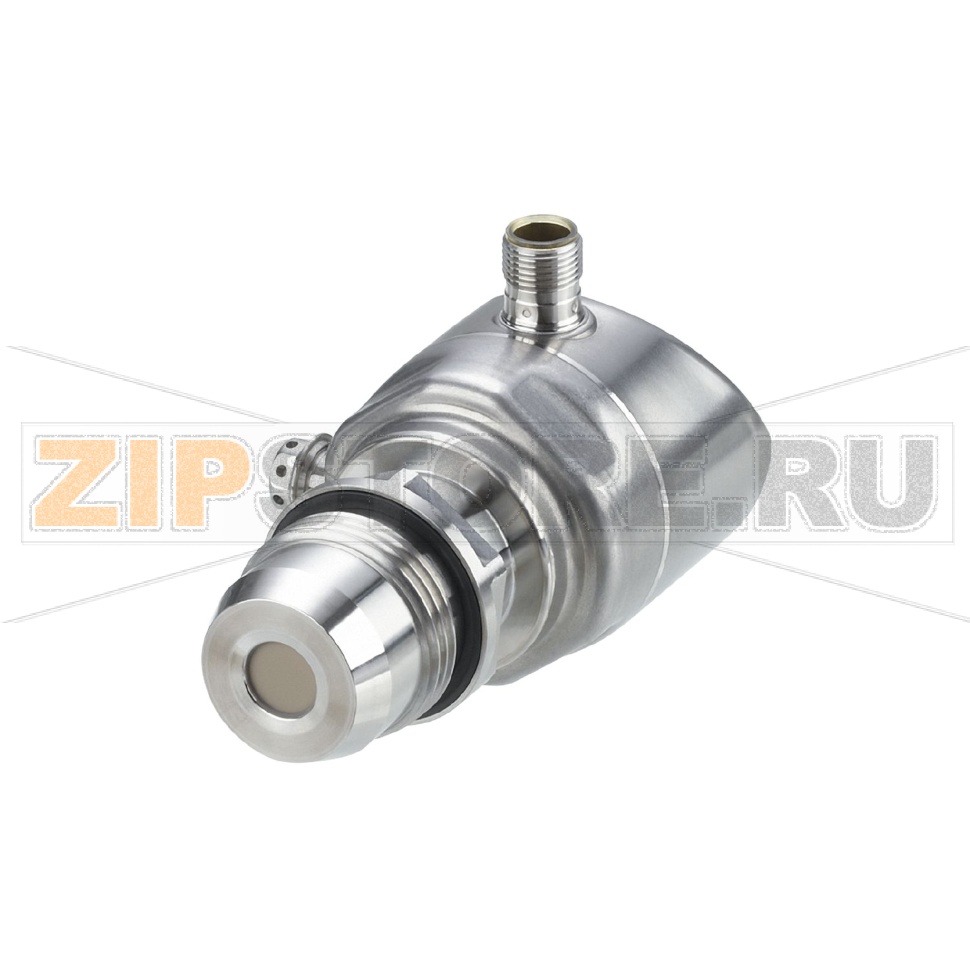

Датчик давления с дисплеем и установкой заподлицо IFM PI1709

Описание товара

• Тип: электронный датчик давления
• Диапазоны измерения: -1000...1000 mbar; -14,5...14,5 psi; -401...401 inH2O; -100...100 kPa
• Процессное подключение: G 1, внешняя резьба, Aseptoflex Vario
• Выходы: коммутационный сигнал; аналоговый сигнал 4...20 mA (обратимый, масштабируемый); IO-Link
• Электрическое подключение: разъем
• Диапазон температур: -25...150 °C
• Степени защиты: IP67; IP68; IP69K
• Тип измерения: относительное давление, вакуум

Датчик давления с дисплеем и установкой заподлицо IFM PI1709 (артикул PI-1-1BREA01-MFRKG/US/ /P) предназначен для контроля относительного давления и вакуума в технологических системах, где важны гигиеничность, санитарность и минимальные застойные зоны. Заподлицо установленная мембрана облегчает промывку и снижает риск загрязнений, что делает решение актуальным для пищевой, напиточной и фармацевтической отраслей, а также для систем водоподготовки и упаковочных линий.

Наличие яркого встроенного дисплея упрощает наладку на месте: оператор видит текущее значение давления и состояние выходов без дополнительного оборудования. Комбинация коммутационных выходов, аналогового сигнала 4…20 mA и интерфейса IO-Link обеспечивает гибкость интеграции — от простых релейных схем до цифровой передачи данных и дистанционной параметризации. Масштабирование и реверс аналогового выхода позволяют подстроить датчик под требования конкретного процесса, например, под вакуумные режимы.

Процессное подключение G1 Aseptoflex Vario обеспечивает совместимость с гигиеническими адаптерами и уплотнениями. Класс защиты IP67/68/69K допускает интенсивную мойку и эксплуатацию в условиях повышенной влажности, при условии корректного соединения разъемов и целостности уплотнений. Рабочий температурный диапазон поддерживает CIP/SIP-процессы при соблюдении регламентов нагрева и охлаждения.

Причины поломок

• Механическая перегрузка мембраны из-за ударных скачков давления (water hammer) или длительной работы за пределами диапазона.
• Термический шок при резком переходе между холодной промывкой и горячим CIP/SIP.
• Коррозия и химическая несовместимость среды с материалами уплотнений/процессного подключения.
• Загрязнение или механическое повреждение заподлицо мембраны абразивными частицами, твердыми включениями, инструментами при обслуживании.
• Попадание влаги в разъем при несоблюдении требований IP-защиты или повреждении кабельных уплотнителей.
• Вибрации и удары, ослабление резьбового соединения и утечки на адаптере.
• Ошибки подключения: неправильная полярность, импульсные перенапряжения, нештатное заземление.
• Электромагнитные помехи при отсутствии экранирования и развязки сигналов.

Как понять, что запчасть вышла из строя

• Нестабильные показания на дисплее или “замороженное” значение, не реагирующее на изменение давления.
• Систематический дрейф нуля/верха шкалы, необходимость частой перенастройки.
• Выход за допустимый диапазон (ошибки, индикация аварии), отсутствие связи по IO-Link.
• Коммутационные выходы не срабатывают при достижении уставок, неправильная логика переключения.
• Отклонение аналогового сигнала 4…20 mA от ожидаемого при проверке калибратором.
• Следы утечки продукта, конденсат или коррозия в зоне разъема и процессного адаптера.
• Посторонние шумы/вибрации корпуса, механические повреждения мембраны.

Рекомендации по уходу и эксплуатации

• Используйте совместимые адаптеры и уплотнения Aseptoflex Vario; контролируйте крутящий момент при монтаже, исключайте перекосы.
• Защищайте от гидроударов: внедряйте плавный пуск насосов, дросселирование, демпферы или программные фильтры на стороне управления.
• Соблюдайте регламенты CIP/SIP: избегайте резких температурных перепадов, обеспечьте равномерный прогрев/охлаждение.
• Не допускайте механического контакта инструментов с мембраной; очищайте только мягкими неабразивными материалами и совместимыми моющими средствами.
• Следите за целостностью кабелей и коннекторов; разъемы соединяйте насухо, применяйте защитные колпачки, соблюдайте радиусы изгиба.
• Периодически проверяйте нулевую точку и аналоговый выход 4…20 mA; выполняйте калибровку согласно регламенту предприятия.
• Используйте IO-Link для чтения диагностических параметров, архивирования настроек и быстрой замены датчика.
• Храните запасные уплотнения, контролируйте их состояние и совместимость с продуктом и температурой.
• Планируйте инспекции: осмотр на предмет утечек, коррозии, ослабления резьбы, состояния мембраны и гермовводов.

IFM PI1709 с каталожным номером PI-1-1BREA01-MFRKG/US/ /P сочетает локальную индикацию, универсальные выходы и гигиеническое заподлицо исполнение. При корректном монтаже, регулярной проверке сигналов и соблюдении условий мойки датчик обеспечивает устойчивые результаты измерений и повышает надежность технологического процесса.
