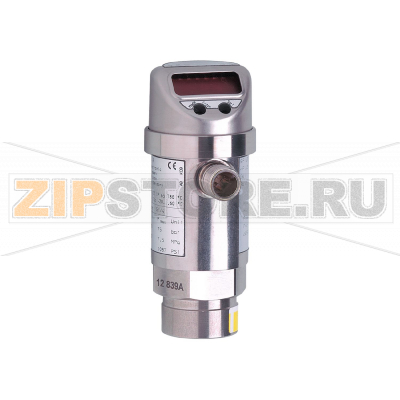

Датчик давления с дисплеем IFM PN007A

Описание товара

• Комбинированный датчик давления
• 0...1 bar
• 0...1000 mbar
• G 1/4 внутренняя резьба
• коммутационный сигнал
• аналоговый сигнал
• (конфигурируемый)
• 4...20 mA
• 0...10 V
• Разъем
• -20...60 °C
• IP 65
• относительное давление

Датчик давления с дисплеем IFM PN007A (встречается также под обозначением PN-001-RBR14-MFPKG/US/3D /V) — промышленное устройство контроля и управления давлением для систем автоматизации. Комбинированная архитектура с коммутационными и аналоговыми выходами упрощает интеграцию в ПЛК и локальные системы контроля. Наличие встроенного дисплея позволяет оперативно отслеживать текущее значение и состояние выходов непосредственно на месте установки.

Назначение и особенности применения

IFM PN007A используют для мониторинга относительного давления в пневматике, водоснабжении, в системах охлаждения, в общепромышленном оборудовании и на участках, где требуется локальная индикация и передача сигнала в систему управления. Резьбовое присоединение стандартизировано, что облегчает замену и установку в существующие узлы. Датчик подходит для задач сигнализации предельных значений, а также для непрерывного измерения с выводом аналогового сигнала.

Эксплуатационные преимущества

Интегрированный дисплей облегчает наладку, а конфигурируемый тип выходов помогает адаптировать датчик под требования конкретного процесса. Корпус рассчитан на работу в производственной среде, степень защиты обеспечивает устойчивость к пыли и брызгам. Разъемное подключение ускоряет монтаж и обслуживание без длительных простоев.

Причины поломок

• Гидроудары и резкие скачки давления, превышающие рабочие пределы, вызывают деформацию чувствительного элемента.
• Загрязнение и отложения в процессе-подводе (частицы, накипь, смолы) приводят к запаздыванию отклика и искажению показаний.
• Агрессивные или несовместимые среды вызывают коррозию, набухание уплотнений и повреждение мембраны.
• Сильная вибрация и ударные нагрузки разрушают механические соединения и печатные узлы.
• Перепады температуры и конденсат приводят к запотеванию, коротким замыканиям и дрейфу нуля.
• Нарушение электрической совместимости (наводки, импульсные помехи, ошибки заземления) повреждает электронику.
• Неверный монтаж: перетяжка резьбы, неподходящие уплотнения, отсутствие демпфера давления.

Как понять, что запчасть вышла из строя

• Отсутствие индикации на дисплее или некорректные символы.
• Постоянное минимальное или максимальное значение при изменении реального давления.
• Скачущие, нестабильные показания без видимых причин.
• Выходы не переключаются по порогам, аналоговый сигнал вне ожидаемого диапазона или «зависает».
• Сильный дрейф нуля: несоответствие показаний атмосферному давлению при разгерметизированной линии.
• Повторяемые ошибки или аварийные статусы в системе управления, связанные с каналом давления.

Быстрая самодиагностика

• Проверить питание и надежность контактов разъема, отсутствие влаги в коннекторе.
• Сравнить показания IFM PN007A с эталонным манометром на одном процессе.
• Отключить линию и проверить нулевую индикацию при атмосферном давлении.
• Осмотреть процесс-подвод на наличие засоров; при необходимости демонтировать и прочистить.
• Проверить параметры конфигурации порогов и типа выходов.

Рекомендации по уходу и эксплуатации

• Использовать фильтры или демпферы/снубберы для защиты от пульсаций и гидроударов.
• Подбирать совместимые уплотнения и материалы относительно контролируемой среды.
• Избегать чрезмерного крутящего момента при установке; соблюдать чистоту резьбы и посадочного места.
• Регулярно проверять состояние разъема, кабеля и наличие следов влаги или коррозии.
• Периодически промывать процесс-подвод, предотвращать отложения и засоры.
• Внедрить защиту от перенапряжений и корректное заземление шкафа управления.
• Проводить поверку/калибровку по графику, актуализировать настройки порогов.
• При работе с агрессивными или загрязненными средами рассмотреть применение разделительных мембран и фильтров.

Монтаж и замена

Перед заменой IFM PN007A перекройте давление и стравите линию. Демонтируйте датчик, осмотрите седло на повреждения и очистите от отложений. Установите подходящее уплотнение, аккуратно затяните резьбу без перекоса, подключите разъем и проверьте показания на атмосферном давлении, затем — в рабочем диапазоне. При необходимости заново задать пороги и параметры выхода. Соблюдение этих шагов повышает ресурс узла и снижает риск повторных отказов.
