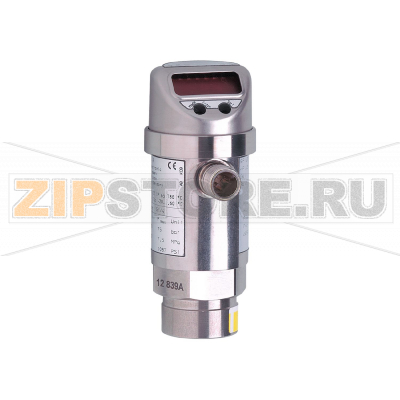

Датчик давления с дисплеем IFM PN009A

Описание товара

Датчик давления с дисплеем IFM PN009A предназначен для мониторинга относительного давления и вакуума в промышленных системах. Модель ориентирована на применение в пневматике, упаковочном оборудовании, системах вакуумирования, компрессорных установках и в контуре машинного производства, где требуется наглядная индикация и гибкая настройка выходов. Наличие комбинированных выходов позволяет использовать IFM PN009A как для порогового контроля, так и для непрерывной передачи значения давления в PLC или систему мониторинга. Каталожный номер: PN-0-1BRBR14-MFPKG/US/3D /V.

Интерфейс с оператором реализован через встроенный дисплей с возможностью конфигурирования логики срабатывания и шкалирования аналогового сигнала. Конструкция ориентирована на удобный монтаж и быструю интеграцию через стандартный разъем, а также на устойчивость к типичным производственным воздействиям — вибрациям, пульсациям давления и воздействию окружающей среды в пределах заявленного класса защиты.

Типичные причины поломок

• Перегрузка по давлению или вакууму: кратковременное или длительное превышение пределов может повредить чувствительный элемент и вызвать постоянный сдвиг нуля.
• Гидроудары и резкие пульсации: ударные нагрузки приводят к механическим деформациям мембраны и ускоренному износу.
• Загрязнение среды: частицы, кристаллизация или налипание продукта на мембрану вызывают инерцию показаний и ошибочные срабатывания.
• Химическая несовместимость: коррозия при контакте с агрессивными средами без использования защитных разделителей.
• Нарушение герметичности разъема: попадание влаги и конденсата в контактную группу, окисление дорожек и короткие замыкания.
• Ошибки электропитания и подключения: переполюсовка, перенапряжение, помехи и плохое заземление.
• Термические перегрузки: работа вне допустимых температур, локальный перегрев, резкие перепады температуры.
• Механические повреждения: чрезмерный момент затяжки резьбы G 1/4, удар по корпусу или поворот корпуса за дисплей при монтажe.
• Неверные настройки: ошибочно заданные пороги или фильтрация создают впечатление неисправности при корректной работе узла.

Как понять, что запчасть вышла из строя

• Отсутствует индикация на дисплее, мигание или постоянное отображение сообщения об ошибке.
• Нестабильные показания: скачки, дрейф нуля, невозможность калибровки, длительное «залипание» на одном значении.
• Выходы работают некорректно: коммутационные сигналы не переключаются при достижении уставок или остаются в одном состоянии.
• Аналоговый сигнал выходит за ожидаемые пределы при известном давлении, либо отсутствует реакция на изменение давления.
• Визуальные признаки: следы коррозии, влага в разъеме, трещины корпуса, подтекания по резьбовому соединению.
• Перегрев корпуса, запах перегоревшей электроники, следы оплавления изоляции.

Рекомендации по уходу и эксплуатации

• Монтировать датчик, удерживая корпус за предусмотренную зону под ключ; не допускать проворота за дисплей. Использовать подходящие уплотнители и соблюдать рекомендуемую технику затяжки.
• Защитить от гидроударов: применять демпфирующие элементы, дроссели и фильтры, особенно на линиях с пульсирующим давлением.
• Следить за чистотой среды: устанавливать фильтрацию на входе, регулярно проверять состояние мембраны; при агрессивных средах использовать разделители.
• Обеспечить корректное электропитание и экранирование: применять стабильные источники, правильно подключать «землю», защищать линию от перенапряжений.
• Герметизировать разъем и кабельные вводы: использовать совместимые коннекторы с уплотнениями, сохранять радиус изгиба кабеля, исключать натяжение.
• Поддерживать режим окружающей среды в допустимых пределах, избегать конденсата; при перепадах температуры предусмотреть дренаж или защиту от влаги.
• Регламентно проверять нулевую точку и корректность показаний сравнением с эталонным манометром; при необходимости выполнять калибровку.
• Очищать лицевую часть аккуратно, без абразивов и острых предметов; не применять растворители, несовместимые с материалами датчика.
• Хранить и транспортировать с установленной защитной заглушкой на резьбе; избегать ударов и вибраций.
• Периодически пересматривать настройки уставок и фильтрации под фактические условия процесса, фиксировать конфигурацию.

IFM PN009A, включая исполнение с каталожным номером PN-0-1BRBR14-MFPKG/US/3D /V, обеспечивает сочетание наглядной индикации и универсальных выходов для типовых задач контроля давления и вакуума. Соблюдение правил монтажа, регулярное техническое обслуживание и корректная настройка параметров позволяют продлить ресурс узла и сохранить стабильность измерений в течение всего срока эксплуатации.
