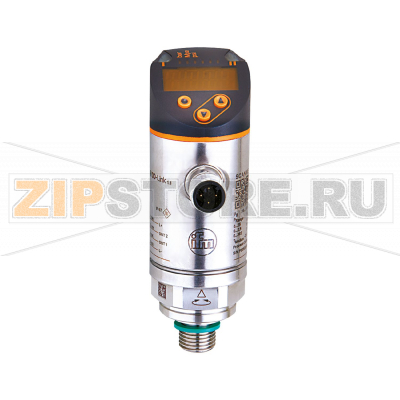

Датчик давления с дисплеем IFM PN2515

Описание товара

• Диапазон давления: -1...6 bar (-14,5...87 psi; -100...600 kPa)
• Присоединение: G 1/4, внешняя резьба
• Сигналы: коммутационный, аналоговый; IO-Link (конфигурируемый)
• Аналоговые выходы: 4...20 mA (масштабируемый 1:5), 0...10 V (масштабируемый 1:5)
• Подключение: разъем
• Температура среды: -25...+80 °C
• Степень защиты: IP65, IP67
• Тип измерения: относительное давление, вакуум

Датчик давления с дисплеем IFM PN2515 (каталожный номер PN-006-REG14-MFRKG/US/ /V) предназначен для контроля относительного давления и вакуума в пневмо- и гидросистемах, технологических линиях и автономных установках. Наличие локального дисплея облегчает пусконаладку и сервис, а переключающие и аналоговые выходы позволяют интегрировать устройство в большинство систем управления. IO-Link обеспечивает быструю параметризацию, дистанционную диагностику и сохранение/восстановление настроек.

Назначение и применение

IFM PN2515 стабильно работает в системах с переменной нагрузкой, где важна наглядная индикация текущего давления и надежная передача сигнала на ПЛК. Модель подходит для контроля давления воздуха, инертных газов и совместимых жидкостей в машинах общего назначения, на упаковочных линиях и в участках вспомогательной пневматики. Каталожный номер PN-006-REG14-MFRKG/US/ /V идентифицирует исполнение с универсальными сигналами и интерфейсом IO-Link для глубокой интеграции.

Признаки неисправности

• Нестабильные показания на дисплее или скачки без изменения реального давления.
• Постоянный ноль/максимум на аналоговом выходе, отсутствие переключения дискретных выходов при достижении уставок.
• Сообщения об ошибке/диагностике через IO-Link либо отсутствие связи по интерфейсу.
• Заметная задержка реакции, дрейф показаний относительно эталонного манометра.
• Следы утечки в зоне процессного подключения, конденсат в разъеме, коррозия контактов.

Основные причины поломок

• Перегрузка по давлению (включая гидроудары и кратковременные пики сверх рабочего диапазона).
• Воздействие некондиционной среды: частицы, агрессивные жидкости/газы, кавитация.
• Выход за температурные пределы или резкие термоциклы.
• Ошибки электромонтажа: переполюсовка, короткое замыкание, наводки и помехи EMC.
• Нарушение герметичности: повреждение уплотнительного кольца, неправильная намотка уплотнителя на резьбу.
• Механическое воздействие и вибрация, перетяжка при монтаже, удар по корпусу.

Диагностика перед заменой

• Проверить питание и целостность кабеля/разъема, состояние контактов.
• Сравнить показания IFM PN2515 с эталонным манометром на одном порте.
• Проверить конфигурацию уставок и фильтров через IO-Link, считать диагностические регистры (min/max, ошибки).
• Отключить аналоговый выход от ПЛК и измерить сигнал напрямую мультиметром.
• Осмотреть уплотнение G 1/4 и процессный порт на предмет загрязнений и повреждений.

Рекомендации по уходу и эксплуатации

• Ставить демпфер/сниффер для гашения пульсаций и гидроударов, особенно на быстро меняющихся контурах.
• Использовать фильтрацию среды перед датчиком, регулярно контролировать чистоту и отсутствие конденсата.
• Применять корректные уплотнители для G 1/4 и выдерживать рекомендованный момент затяжки; избегать перекосов.
• Периодически проверять калибровку и, при необходимости, выполнять поверку по внутреннему регламенту.
• Держать разъем сухим и чистым, использовать кабели с соответствующей степенью защиты IP65/IP67.
• Сохранять параметры IFM PN2515 (PN-006-REG14-MFRKG/US/ /V) через IO-Link для быстрого восстановления после замены.
• Не превышать рабочие пределы по температуре и давлению; исключить длительное воздействие вибраций.

При корректном монтаже и соблюдении режимов эксплуатации датчик давления с дисплеем IFM PN2515 обеспечивает стабильный контроль давления и предсказуемую работу системы. Плановый осмотр соединений, чистота процессного порта, регулярная проверка сигналов и резервирование параметров через IO-Link снижают риск простоев и продлевают ресурс узла.
