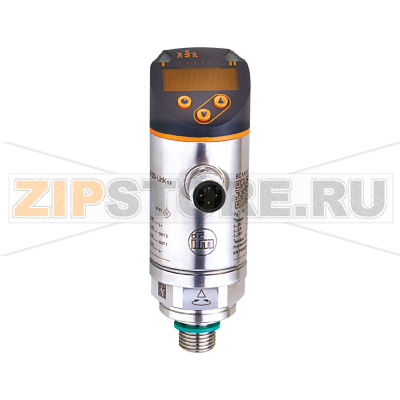

Датчик давления с дисплеем IFM PN2593

Описание товара

• Электронный датчик давления
• Диапазон: -1...25 bar; -14,5...362,5 psi; -0,1...2,5 MPa
• Подключение процесса: G 1/4, внешняя резьба
• Выходы: коммутационный сигнал, аналоговый сигнал
• IO-Link (конфигурируемый)
• Аналоговый выход: 4...20 мА (масштабируемый 1:5)
• Аналоговый выход: 0...10 В (масштабируемый 1:5)
• Электрическое подключение: разъем
• Температура среды: -25...80 °C
• Степень защиты: IP65, IP67
• Тип измерения: относительное давление, вакуум

Описание и назначение

Датчик давления с дисплеем IFM PN2593 (каталожный номер PN-025-REG14-MFRKG/US/ /V) — компактное решение для контроля относительного давления и вакуума в пневматических и гидравлических системах, а также в установках водоподготовки и в системах подачи технологических газов. Устройство совмещает визуальную индикацию на корпусе, переключающие выходы и масштабируемый аналоговый сигнал, что упрощает интеграцию в существующие системы автоматизации и позволяет реализовать как пороговое, так и непрерывное управление. Наличие интерфейса IO-Link предоставляет расширенную диагностику, удалённую параметризацию и быстрый тираж настроек.

Применение и особенности эксплуатации

IFM PN2593 подходит для мониторинга давления воздуха, воды, нейтральных газов и совместимых технологических жидкостей. Он обеспечивает стабильные показания при динамических режимах благодаря быстрому отклику и возможности тонкой настройки предельных значений с гистерезисом. Визуальная индикация упрощает локальную диагностику, а стандартное резьбовое подключение обеспечивает быстрый монтаж в существующие узлы.

Как понять, что запчасть вышла из строя

• Отсутствие выходного сигнала или некорректные уровни на аналоговом канале при наличии давления.
• Скачки, дрейф или «залипание» показаний на дисплее без изменения реального давления.
• Постоянная сигнализация аварии, ошибки на дисплее или по IO-Link.
• Несоответствие показаний эталонному манометру при одинаковых условиях.
• Следы утечки на резьбовом соединении, конденсат внутри разъема, коррозия контактов.
• Повышенный шум в измерении после механического удара, гидроудара или вибрации.

Типовые причины поломок

• Превышение рабочего диапазона и импульсные перегрузки (гидроудар, пневмоудар) без демпфирования.
• Контакт с несоответствующей средой, вызывающий коррозию или набухание уплотнений.
• Загрязнение канала импульса частицами, шламом, накипью — частичная или полная закупорка.
• Неправильная затяжка или перекос резьбы, механическое напряжение корпуса при монтаже.
• Работа за пределами температурного диапазона, резкие термошоки.
• Нарушение герметичности разъема, попадание влаги, конденсат.
• Ошибки электроподключения, перегрузка по току, скачки напряжения, недостаточная защита от ЭМП.
• Длительная вибрация, ударные нагрузки без соответствующих мер амортизации.

Рекомендации по уходу и профилактике

• Применять фильтрацию среды и дросселирующие вставки/демпферы для подавления гидроударов.
• Проверять совместимость материалов датчика со средой, использовать подходящие уплотнения.
• Монтаж выполнять с соблюдением рекомендованного момента, использовать корректные уплотнительные элементы.
• Разъем защищать от влаги, соблюдать радиус изгиба и разгрузку кабеля, применять экранированный кабель при помехах.
• Периодически сверять показания IFM PN2593 с эталонным прибором; при необходимости проводить калибровку.
• Использовать IO-Link для чтения диагностических параметров, фиксации максимумов/минимумов и тиража настроек.
• Контролировать отсутствие отложений в импульсном канале; при необходимости промывать систему по регламенту.
• Соблюдать температурные и климатические условия хранения и эксплуатации, исключать термошоки.

Краткая диагностика перед заменой

Перед выводом PN-025-REG14-MFRKG/US/ /V из эксплуатации убедитесь в правильности питания и распиновки, сравните показания с независимым манометром, проверьте герметичность подключения и состояние контактов разъема. Оцените поведение аналогового выхода на нагрузке и наличие диагностических сообщений по IO-Link. Если после устранения внешних факторов отклонения сохраняются, замените узел на аналогичный IFM PN2593 с тем же диапазоном и типом выходов.
