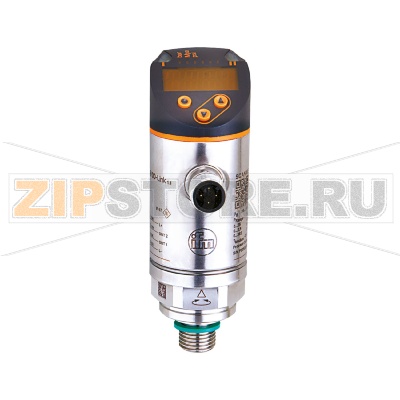

Датчик давления с дисплеем IFM PN7570

Описание товара

• Электронный датчик давления
• Диапазон: 0...400 bar; 0...5800 psi; 0...40 MPa
• Подключение: G 1/4 внешняя резьба
• Сигналы: коммутационный сигнал; IO-Link (конфигурируемый)
• Электрическое подключение: разъем
• Рабочая температура: -25...80 °C
• Степень защиты: IP 65; IP 67
• Тип измерения: относительное давление

Датчик давления с дисплеем IFM PN7570 (артикул PN-400-SEG14-QFRKG/US/ /V) предназначен для надежного контроля и автоматизации процессов в гидравлических и пневматических системах, линиях подачи, станках, системах насосов и фильтрации. Устройство совмещает дисплей локальной индикации и переключающие выходы, а также обеспечивает доступ к параметрам через IO-Link для быстрой настройки и диагностики. Конструкция рассчитана на тяжелые условия эксплуатации, включая вибрации, брызги и периодическую мойку, при соблюдении требований к кабельным вводам и уплотнениям.

Индикация на корпусе упрощает пусконаладку и обслуживание: оператор видит текущее давление, состояние выходов и может оперативно оценить работу узла. Через IO-Link конфигурируются уставки, гистерезис, логика срабатывания, фильтрация сигнала. Это снижает ошибки при ручной настройке и ускоряет замену датчика благодаря загрузке параметров из контроллера.

Типичные причины поломок

• Гидроудары и пиковые перегрузки по давлению сверх допустимого уровня, вызывающие механическое повреждение чувствительного элемента.
• Кавитация и пульсации без демпфирования, ускоряющие износ и вызывающие дрейф показаний.
• Загрязнение или закупорка входного канала твердыми частицами, нагаром, продуктами коррозии.
• Химическая несовместимость среды с материалами контактных частей, приводящая к коррозии и утечкам.
• Нарушение герметичности уплотнений, попадание влаги через неплотно затянутые разъемы, особенно при мойке под давлением.
• Ошибки монтажа: избыточный момент на резьбе G 1/4, неправильное уплотнение, перекос посадки.
• Электрические проблемы: переполюсовка, импульсные перенапряжения, недостаточное заземление или экранирование.
• Длительная работа вне температурного диапазона, термоудары.

Как понять, что запчасть вышла из строя

• Нестабильные или скачущие показания на дисплее при стабильном процессе; периодические «провалы» в ноль или максимум.
• Отсутствие срабатывания выходов при достижении уставок, либо постоянное «залипание» в одном состоянии.
• Сообщения об ошибках/моргание индикации, невозможность изменения параметров или их самопроизвольный сброс.
• Заметный дрейф: необходимость часто корректировать уставки, расхождение с эталонным манометром.
• Следы среды на разъеме или вокруг процессного подключения, конденсат под окном дисплея, запах перегрева.
• Механические дефекты: трещины корпуса, повреждение резьбы, сорванные уплотнения.

Рекомендации по уходу и эксплуатации

• Используйте демпферы (снифферы) давления или дросселирование при пульсациях и возможных гидроударах.
• Перед монтажом очистите седло и канал, применяйте подходящее уплотнение для G 1/4, избегайте избыточного герметика, перекрывающего отверстие.
• Соблюдайте рекомендуемый момент затяжки и правильную ориентацию корпуса для удобства чтения дисплея и стока влаги.
• Проверяйте состояние О‑рингов и кабельных разъемов; при мойке обеспечьте ровные и чистые уплотняющие поверхности, затягивайте накидные гайки до упора.
• Организуйте экранирование и заземление кабелей, избегайте прокладки рядом с силовыми линиями без разделения; используйте защиту от перенапряжений.
• Настройте через IO-Link фильтрацию и задержку срабатывания для подавления пульсаций; храните параметр-копию в ПЛК для быстрой замены.
• Периодически сравнивайте показания IFM PN7570 с эталонным манометром, особенно после технологических аварий и сервисных работ.
• Очищайте корпус мягкой тканью, без абразивов и агрессивных растворителей; берегите окно дисплея от ударов.
• Контролируйте температуру среды и окружающей среды; при риске конденсата обеспечьте каплевыводящие петли на кабелях.
• При длительном хранении держите защитные колпачки на разъеме, заглушайте процессное отверстие, храните в сухом помещении.

Соблюдение перечисленных практик повышает надежность датчика давления IFM PN7570 (PN-400-SEG14-QFRKG/US/ /V), снижает риск внеплановых остановок и упрощает обслуживание. Правильный монтаж, защитные меры от перегрузок и регулярная проверка соединений — ключ к длительной и стабильной работе узла в составе автоматизированной системы.
