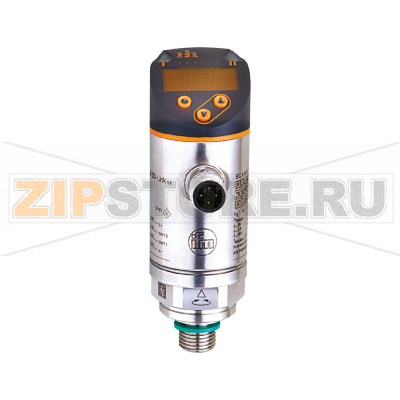

Датчик давления с дисплеем IFM PN7571

Описание товара

• Электронный датчик давления
• Диапазон: 0...250 bar / 0...3620 psi / 0...25 MPa
• Процессное подключение: G 1/4, внешняя резьба
• Выход: коммутационный сигнал
• Интерфейс: IO-Link (конфигурируемый)
• Подключение: разъем
• Температура среды: -25...80 °C
• Степень защиты: IP65, IP67
• Тип измерения: относительное давление

Описание

Датчик давления с дисплеем IFM PN7571 (каталожный номер PN-250-SEG14-QFRKG/US/ /V) предназначен для надежного контроля относительного давления в гидравлических и пневматических системах, а также в насосах, компрессорах и общепромышленном оборудовании. Интегрированный дисплей обеспечивает наглядную индикацию текущего значения и состояния выходов, а интерфейс IO-Link позволяет выполнять параметрирование и получать диагностические данные без остановки процесса. Конструктивное исполнение с резьбой G 1/4 и высокой степенью защиты ориентировано на длительную работу в условиях вибраций, брызг и загрязнений.

IFM PN7571 сочетает локальную индикацию с коммутационным управлением, что упрощает построение пороговой сигнализации (охрана от превышения/падения давления, работа в оконном режиме, настройка гистерезиса). Конфигурирование через IO-Link помогает быстро адаптировать устройство под конкретный участок, сохранять профили параметров, а также вести профилактический контроль состояния системы.

Типичные причины поломок

• Гидроудары и кратковременные импульсные пики давления выше допустимого диапазона.
• Перегрев или работа за пределами температурного диапазона, термоциклирование.
• Механические воздействия: вибрации, удары, избыточный момент при затяжке процессного порта.
• Загрязнение и закупорка мембраны продуктом, окалиной, стружкой, кристаллизацией среды.
• Коррозия из-за несовместимости измеряемой среды с материалами датчика.
• Ошибки электромонтажа: неправильная полярность, наводки, нестабильное питание, повреждение кабеля/разъема.
• Нарушение герметичности уплотнений и попадание влаги внутрь при несоблюдении IP65/IP67.

Как понять, что запчасть вышла из строя

• Отсутствует индикация на дисплее, датчик не подает признаков работы.
• Показания “зависают” на нуле или на максимуме, не реагируют на изменение давления.
• Сильный разброс или дрейф показаний относительно контрольного манометра/эталона.
• Отсутствуют коммутационные отклики при явно достигнутых порогах.
• На дисплее отображаются нестандартные символы/сообщения об ошибке, частые самосбросы.
• Нестабильная связь по IO-Link или невозможность параметрирования при исправном мастере и кабеле.
• Следы влаги, коррозии, потемнение контактных пинов разъема, механические трещины корпуса.

Диагностика

• Проверьте питание и полярность, целостность кабеля и разъема, качество контактов.
• Сравните показания IFM PN7571 с поверенным манометром при нескольких точках давления.
• Проверьте настройки порогов, гистерезиса и режим коммутации; при необходимости выполните сброс к заводским параметрам.
• Оцените состояние процессного порта и мембраны, исключите засорение и механические повреждения.
• При наличии доступа к IO-Link считайте диагностические данные, чтобы выявить перегрузки по давлению/температуре и число срабатываний.

Рекомендации по уходу и эксплуатации

• Соблюдайте момент затяжки при монтаже, используйте совместимые уплотнения; не допускайте кручения корпуса.
• Для систем с гидроударами применяйте демпфер/дроссель или ограничители скорости потока.
• Защищайте датчик от абразивных частиц: устанавливайте фильтры, периодически промывайте линию.
• Очищайте чувствительную часть мягкими средствами, без абразивов и агрессивных растворителей; избегайте механического поддевания мембраны.
• Контролируйте состояние уплотнительного кольца разъема, поддерживайте герметичность для сохранения IP65/IP67.
• Соблюдайте температурный режим среды и окружающей среды; исключайте перегрев от близких источников.
• Проводите периодическую поверку/калибровку по регламенту предприятия и фиксируйте результаты.
• Храните и восстанавливайте параметры через IO-Link для быстрой замены и минимизации простоя.

При обнаружении трещин корпуса, нарушении герметичности или отказе электроники ремонт, как правило, экономически нецелесообразен; целесообразна замена узла на новый IFM PN7571 с теми же настройками. Корректная монтажная практика, фильтрация среды и регулярная профилактика существенно продлевают срок службы датчика и поддерживают стабильность измерений на объекте.
