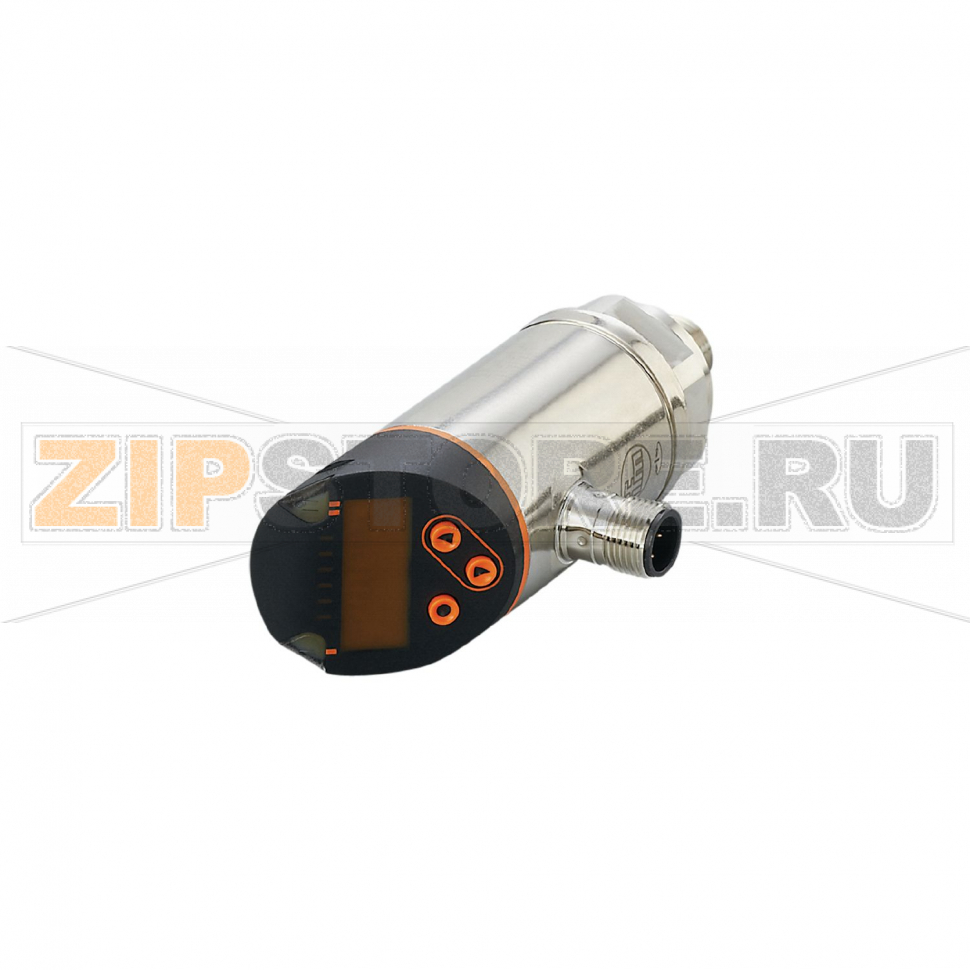

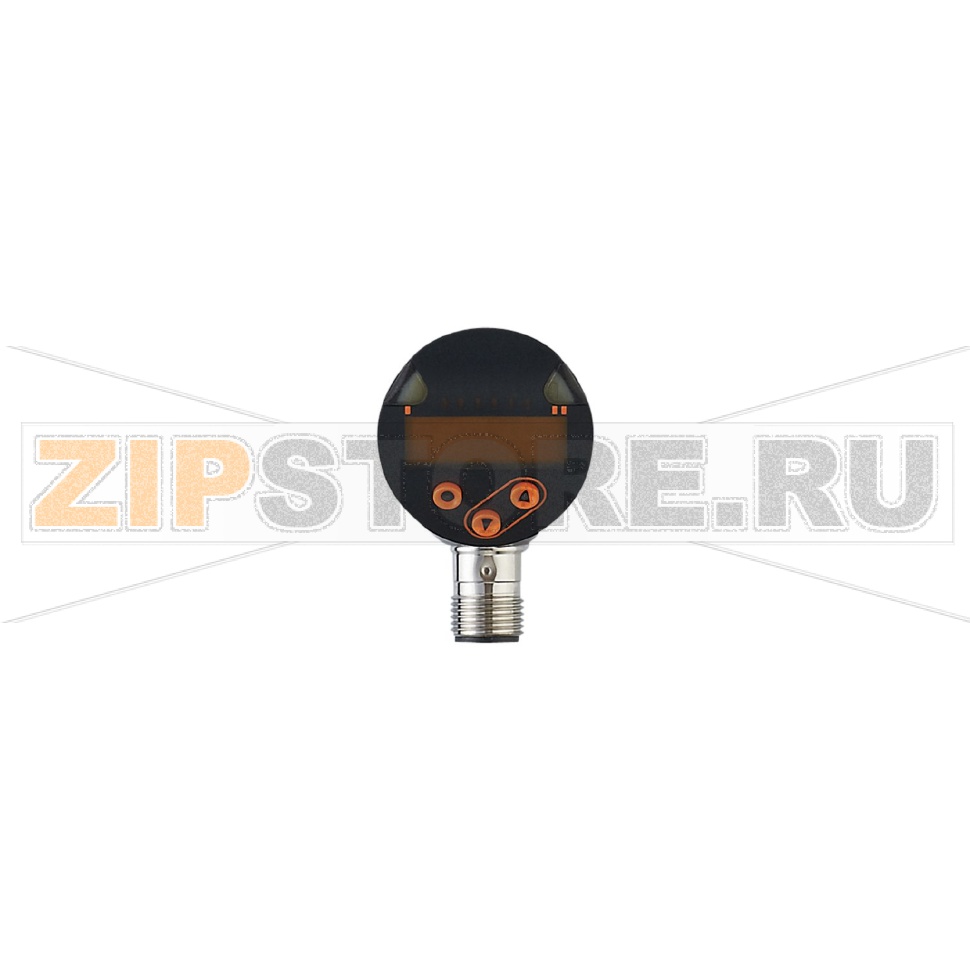

Датчик давления с дисплеем IFM PN7693

Описание товара

• Электронный датчик давления
• Диапазон: 0...25 bar; 0...362 psi; 0...2,5 MPa
• Подключение: 1/4" NPT, внешняя резьба
• Выход: коммутационный сигнал; IO-Link; конфигурируемый
• Исполнение: разъемное
• Температура среды: -25...80 °C
• Степень защиты: IP65; IP67
• Тип измерения: относительное давление

Датчик давления с дисплеем IFM PN7693 (каталожный номер PN-025-REN14-QFRKG/US/ /V) — промышленное решение для мониторинга относительного давления в системах с жидкими и газообразными средами. Интегрированный цифровой дисплей упрощает локальный контроль, а интерфейс IO-Link позволяет считывать процессные значения, диагностические события и дистанционно конфигурировать параметры без остановки оборудования. Конструкция с резьбой 1/4" NPT обеспечивает совместимость с распространенной арматурой в гидравлике, пневматике, водоподготовке и общепромышленных установках.

Прибор рассчитан на стабильную работу в диапазоне от низких до средних давлений (до 25 бар) и защищен от пыли и влаги по IP65/IP67. Коммутационный выход может использоваться для прямого управления исполнительными механизмами или формирования сигналов тревоги, а через IO-Link доступна точная настройка порогов срабатывания, гистерезиса, задержек и фильтрации помех. Яркий дисплей облегчает пусконаладку и сервис, включая контроль текущих значений и состояния выходов.

Типичные причины поломок

• Механическое перегрузочное давление или частые гидроудары, создающие пики выше рабочего диапазона.
• Импульсные вибрации и кавитация в трубопроводе без демпфирующих элементов.
• Попадание загрязнений в процессный канал: стружка, опилки, герметик, отложения солей.
• Несоответствие среды материалам проточной части (агрессивные химикаты, абразивы).
• Нарушение герметичности при монтаже: неправильная подмотка, перекос резьбы, чрезмерный момент затяжки.
• Ошибки электрического подключения: переполюсовка, кратковременные перенапряжения, отсутствие защит от наводок.
• Эксплуатация вне допустимого температурного диапазона или воздействие конденсата.
• Невыполнение регламентных проверок и калибровки, что приводит к накоплению погрешности.

Как понять, что запчасть вышла из строя

• Нестабильные показания на дисплее: скачки, «залипание» на нуле или на максимуме.
• Отсутствие реакции коммутационного выхода на изменение давления при заведомо корректных условиях.
• Появление сообщений об ошибке/диагностических событий через IO-Link или индикация неисправности на дисплее.
• Систематический дрейф показаний по сравнению с контрольным манометром.
• Потеря связи по IO-Link, самопроизвольные перезагрузки при штатном питании.
• Следы влаги под прозрачной частью дисплея, коррозия контактов разъема, потемнение или запах перегрева.

Рекомендации по уходу и эксплуатации

• При пульсирующем давлении используйте демпфер (snubber) или фильтрацию по IO-Link для сглаживания пиков.
• Перед монтажом очистите резьбовое гнездо; используйте совместимый уплотнитель, избегайте избыточной подмотки и герметиков, способных попасть в канал.
• Соблюдайте рекомендуемый момент затяжки и осевую установку без перекосов; не используйте корпус датчика как рычаг.
• Электропитание и коммутационные цепи выполняйте согласно схеме производителя; применяйте защиту от перенапряжений и наводок на катушках.
• Обеспечьте правильную прокладку кабеля: без натяга, с допустимым радиусом изгиба, с защитой разъема от влаги.
• Периодически проверяйте показания сравнением с эталонным прибором; при необходимости выполняйте корректировку нулевой точки через настройки.
• Очищайте корпус мягкой тканью с нейтральным моющим средством; избегайте высоконапорной струи непосредственно в зону дисплея и разъема.
• Для быстрой замены сохраняйте бэкап параметров через IO-Link и документируйте пороги срабатывания.

IFM PN7693 с индексом PN-025-REN14-QFRKG/US/ /V подходит для автоматизации задач контроля давления, где требуются визуальная индикация на месте, гибкая настройка порогов и интеграция с системами через IO-Link. Соблюдение рекомендаций по монтажу и обслуживанию повышает надежность узла и продлевает ресурс даже в условиях интенсивной эксплуатации.
