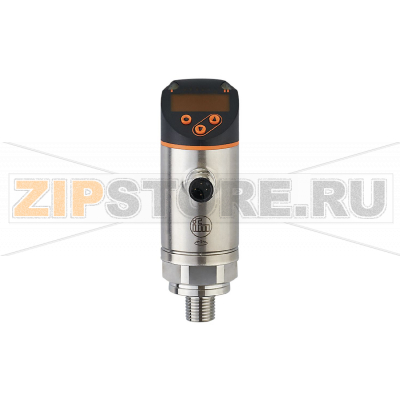

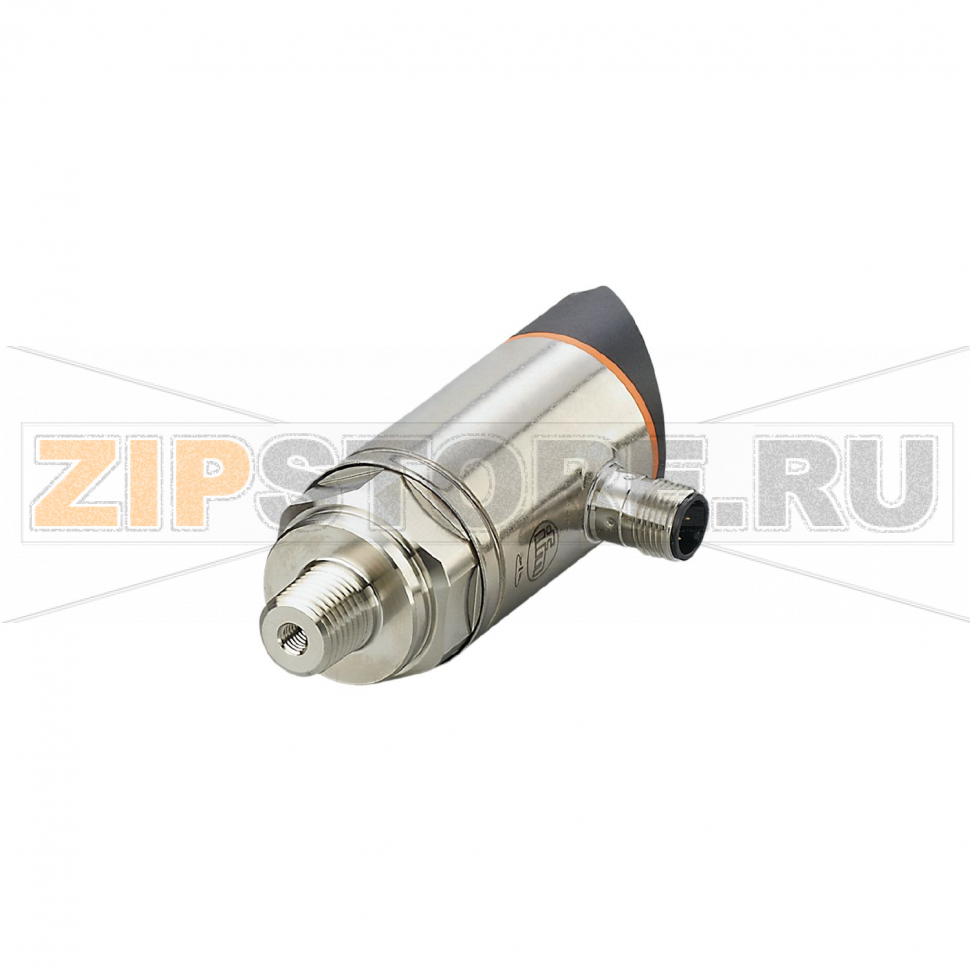

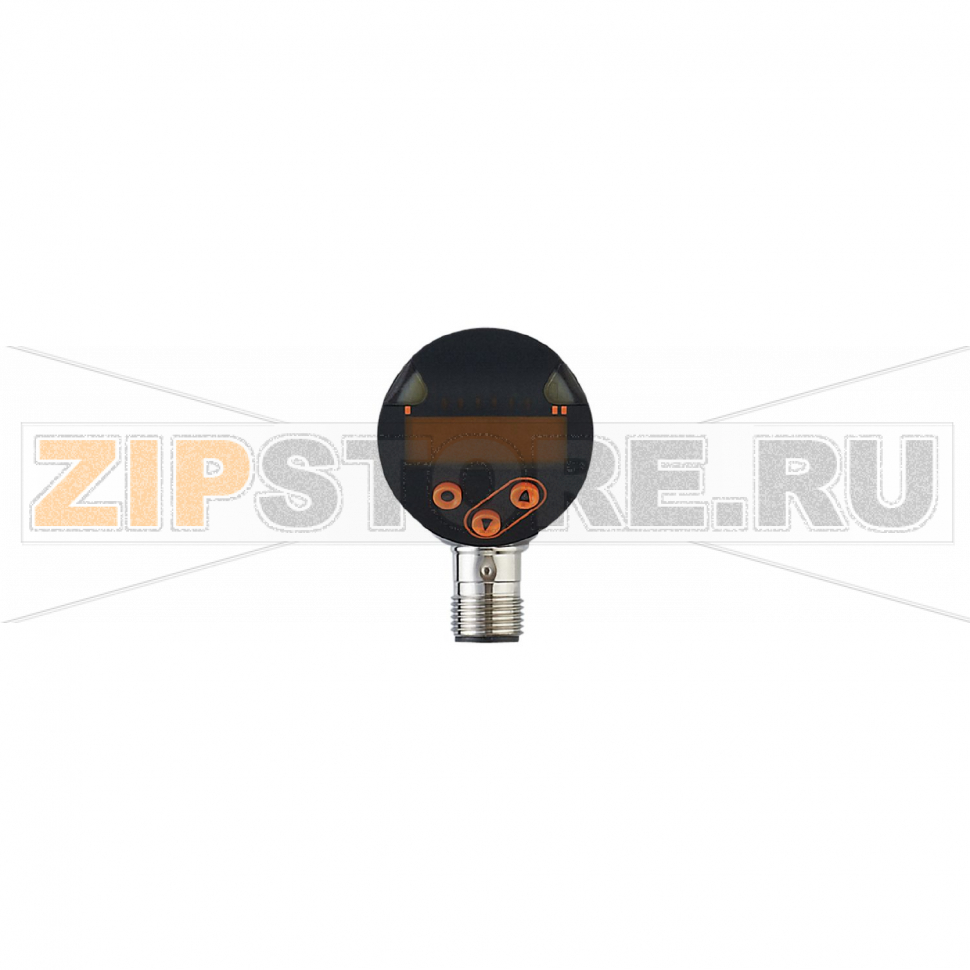

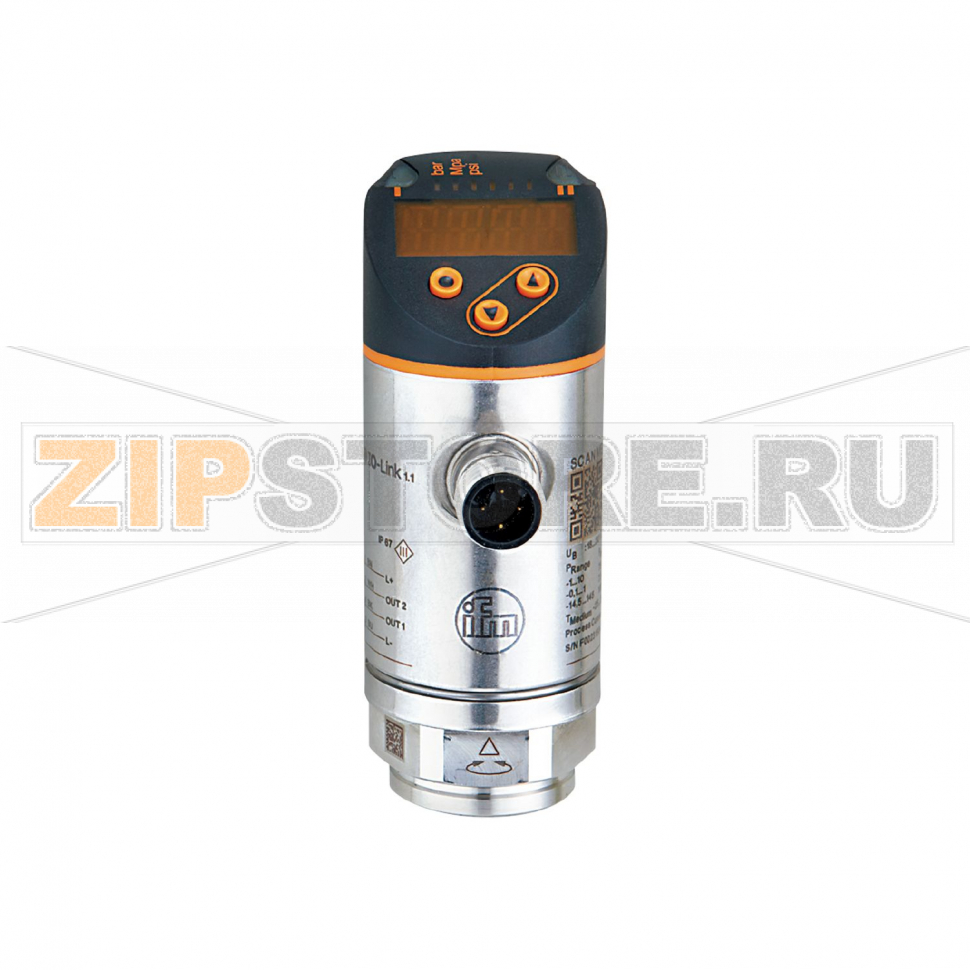

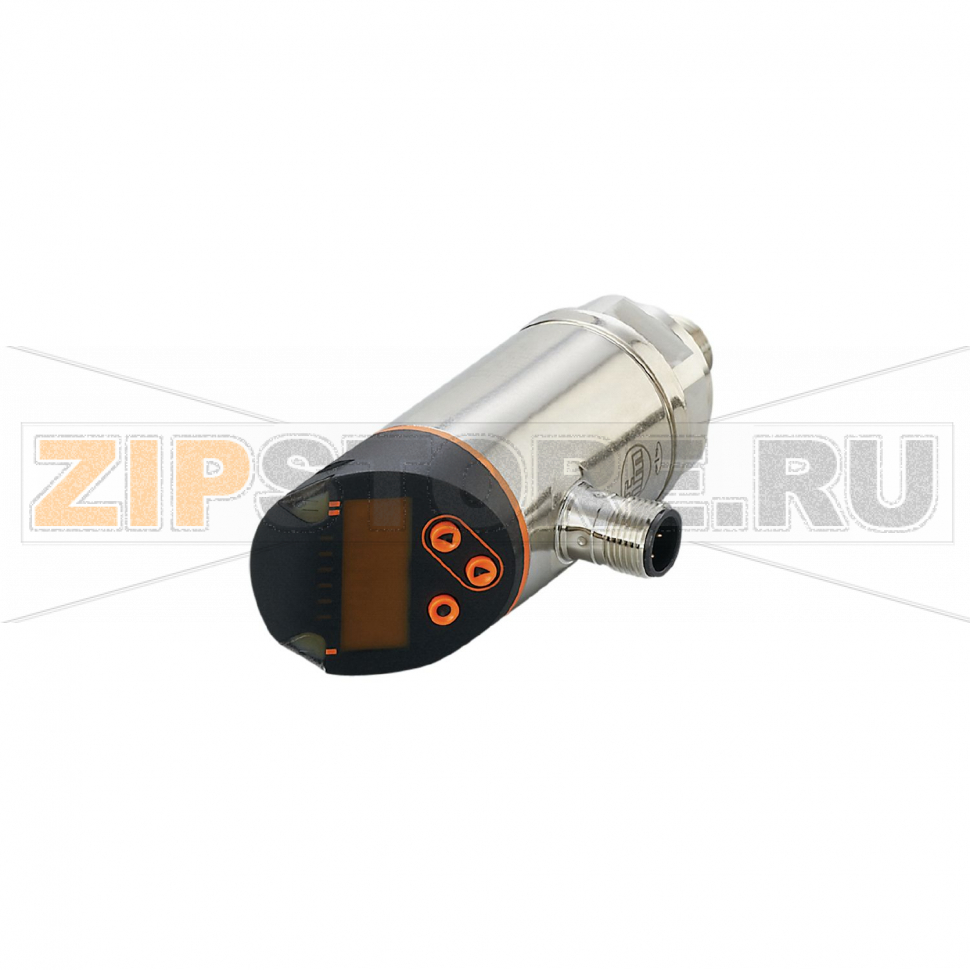

Датчик давления с дисплеем IFM PN7694

Каталожный номер PN-010-REN14-QFRKG/US/ /V
Розничная цена
516 EUR с НДС
array(34) { ["id"]=> string(6) "526831" ["product_id"]=> string(6) "589034" ["id_1c"]=> NULL ["sku"]=> string(25) "PN-010-REN14-QFRKG/US/ /V" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(50926) ["primary_price"]=> string(10) "536.047076" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "b2db17f383acf6aec3bda4992bc22579" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(50926) ["unconverted_price"]=> float(516) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(50926) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [42527]=> string(3) "IFM" } ["tip_zapchasti"]=> array(1) { [43460]=> string(27) "Датчик (сенсор)" } } }
50 926 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Электронный датчик давления
  • -1...10 bar
  • -14,5...145 psi
  • -100...1000 kpa
  • -0,1...1 MPa
  • 1/4" NPT внешняя резьба
  • коммутационный сигнал
  • IO-Link
  • (конфигурируемый)
  • Разъем
  • -25...80 °C
  • IP 65
  • IP 67
  • относительное давление,вакуум

Датчик давления с дисплеем IFM PN7694 (каталожный номер PN-010-REN14-QFRKG/US/ /V) предназначен для мониторинга и коммутационного контроля относительного давления и вакуума в промышленных системах. Интегрированный дисплей упрощает локальную индикацию и настройку, а поддержка IO-Link позволяет быстро параметризовать устройство, считывать диагностические данные и сохранять/восстанавливать настройки при замене. Форм-фактор с разъемным подключением удобен для сервисного обслуживания и минимизирует время простоя.

IFM PN7694 применяют в пневмосетях, на линиях подготовки воздуха, в системах водоснабжения и перекачки технологических сред, на компрессорах и насосах, а также в упаковочных и пищевых машинах. Конструкция рассчитана на стабильную работу в динамических режимах с пульсациями и частыми циклам включения/выключения, при условии корректного монтажа и защиты от перегрузок.

Причины поломок

  • Гидроудары и кратковременные перегрузки по давлению, вызывающие деформацию чувствительного элемента.
  • Сильные пульсации и кавитация в линии без демпфирующих вставок или дросселирующих штуцеров.
  • Химическая несовместимость среды (коррозия, набухание уплотнений, отложение кристаллов).
  • Засорение входного канала частицами, продуктами коррозии или фрагментами уплотнительной ленты/пасты.
  • Неправильный монтаж резьбы NPT: чрезмерный момент, перекос, проворачивание корпуса вместо шестигранника.
  • Попадание влаги в разъем из‑за поврежденного уплотнения, отсутствующей заглушки или мойки под высоким давлением.
  • Ошибки подключения (переполюсовка, КЗ), помехи и броски напряжения при слабой ЭМС‑защите.
  • Выход за допустимые температуры, резкие термоциклы, обледенение/конденсат.
  • Механические удары и вибрации при плохо закрепленном кабеле и корпусе.

Как понять, что запчасть вышла из строя

  • Показания нестабильны, «плавают» или имеют постоянное смещение относительно эталонного манометра.
  • Датчик показывает ноль или максимум независимо от реального давления, отсутствует реакция на изменения.
  • Замедленный отклик, «залипание» коммутационных выходов, частые ложные срабатывания.
  • На дисплее отображаются сообщения об ошибках, мигает индикация аварии; по IO-Link устройство не определяется или возвращает некорректные диагностические значения.
  • Видимые следы влаги/коррозии в зоне разъема, подтекание среды на процессном подключении, трещины на окне дисплея.

Рекомендации по уходу и эксплуатации

  • Проводите регулярную поверку/сверку с эталоном; при необходимости выполняйте коррекцию нуля и параметров срабатывания.
  • Для пульсирующих и ударных нагрузок используйте демпфер (дроссель, снайбер) или выносной штуцер с узким каналом.
  • Фильтруйте среду и предотвращайте попадание твердых частиц; для агрессивных сред применяйте совместимые разделители.
  • Монтируйте по резьбе NPT с использованием подходящего уплотнения; затягивайте за шестигранник, не проворачивайте корпус с дисплеем.
  • Защищайте разъем от влаги: используйте корректные уплотнительные кольца, делайте капельную петлю кабеля, закрывайте свободные разъемы заглушками.
  • Периодически осматривайте состояние окна дисплея, корпуса и уплотнений; удаляйте загрязнения мягкой безворсовой салфеткой.
  • Параметры фиксируйте и резервируйте через IO-Link; включайте блокировку кнопок от случайных изменений.
  • Соблюдайте условия окружающей среды и температурные режимы; избегайте локального перегрева от рядом расположенных источников.

Диагностика и замена

Для проверки IFM PN7694 сопоставьте показания с эталонным прибором на тех же условиях, проанализируйте историю min/max и счетчики по IO-Link, при необходимости выполните пробную замену на заведомо исправный датчик. Если неисправность подтверждена, замените узел на PN-010-REN14-QFRKG/US/ /V, предварительно выгрузив параметры со старого устройства и загрузив их в новое. После монтажа проверьте герметичность соединения и корректность коммутации.

Характеристики

Производитель IFM
Тип запчасти Датчик (сенсор)



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик давления с дисплеем IFM PN7694.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик давления с дисплеем IFM PN7694 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
