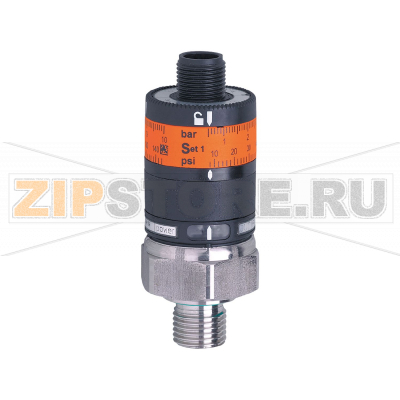

Датчик давления с интуитивной настройкой точки переключения IFM PK5524

Описание товара

• Электронный датчик давления
• Диапазон: 0...10 bar (0...145 psi)
• Подключение процесса: G 1/4, внешняя резьба
• Выход: коммутационный сигнал
• Подключение: разъем
• Температура окружающей среды: -25...80 °C
• Степень защиты: IP 67
• Тип измерения: относительное давление

Датчик давления с интуитивной настройкой точки переключения IFM PK5524 (каталожный номер PK-010-RFG14-PSPKG/US/ /W) предназначен для контроля и дискретной сигнализации достижений заданного уровня давления в технологических системах. Устройство подходит для применения в пневматике, в системах подачи воды и технологических газов, на компрессорах, в оборудовании общепромышленного назначения. Интуитивная настройка точки переключения упрощает пусконаладку: параметр задается непосредственно на корпусе без сложного программирования и специализированных инструментов.

IFM PK5524 интегрируется в автоматизированные системы через коммутационный выход и может работать как датчик-переключатель, замыкая или размыкая цепь при достижении выбранного значения. Благодаря разъемному подключению упрощается сервис и замена, а стандартная процессная резьба G 1/4 обеспечивает совместимость с распространенной арматурой и коллекторными блоками.

Конструкция датчика ориентирована на работу в условиях вибраций и запыленности. При грамотном монтаже и корректном подборе уплотнений он стабильно держит точку срабатывания, что важно для защиты насосов от «сухого хода», контроля давления в пневмолиниях и сигнализации аварийных состояний. Для корректной работы IFM PK5524 важна чистота рабочей среды и отсутствие гидроударов сверх допустимых значений для вашей системы.

Как понять, что запчасть вышла из строя

• Нестабильная или ложная сигнализация: частое срабатывание/несрабатывание при неизменных условиях.
• Отсутствие реакции на изменения давления: выходной сигнал не меняется при очевидном росте/падении давления в контуре.
• Невозможность настройки точки переключения: параметры не сохраняются или «уплывают» после перезапуска.
• Физические признаки: следы коррозии, конденсата внутри разъема, механические повреждения корпуса или процессного подключения.
• Перебои связи с ПЛК: обрыв или короткое замыкание на выходе при проверенно исправной проводке.

Типичные причины поломок

• Гидроудары и импульсные перегрузки по давлению, превышающие рабочий диапазон.
• Попадание конденсата, масел или агрессивных сред внутрь чувствительного элемента из-за отсутствия сепарации/фильтрации.
• Неправильный монтаж: перекос или перетяжка резьбы G 1/4, использование неподходящих уплотнений.
• Нарушение герметичности разъемного соединения, попадание влаги при мойке под давлением.
• Ошибки электромонтажа: переполюсовка, подача неподходящего напряжения, наводки и пусковые токи без защиты.
• Длительная работа за пределами допустимых температур или сильные вибрации без демпфирования.

Рекомендации по уходу и эксплуатации

• Перед вводом IFM PK5524 в эксплуатацию промойте и продуйте линию, обеспечьте фильтрацию среды согласно требованиям установки.
• Используйте подходящие уплотнения для G 1/4 с учетом среды и температуры; избегайте избыточного момента затяжки.
• Размещайте датчик вдали от источников сильных вибраций или применяйте виброразвязку.
• Прокладывайте кабель от разъема с учетом радиуса изгиба и защиты от натяжения; герметизируйте соединение согласно IP-классу.
• Периодически проверяйте корректность точки переключения: сопоставляйте с контрольным манометром и при необходимости перенастраивайте.
• Не допускайте прямого воздействия струй высокого давления при мойке; при необходимости используйте защитные колпачки на разъеме.
• При длительных простоях снимайте давление с линии, чтобы избежать усталостных нагрузок на чувствительный элемент.

При замене на IFM PK5524 (PK-010-RFG14-PSPKG/US/ /W) проверьте соответствие диапазона давления, типа резьбы и логики коммутации требованиям вашей системы. Корректная настройка точки переключения и соблюдение условий монтажа позволяют обеспечить стабильную и долговременную работу датчика в составе оборудования.
