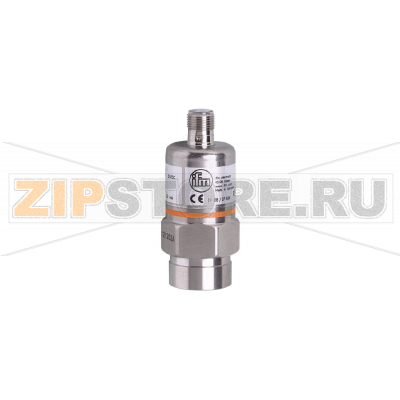

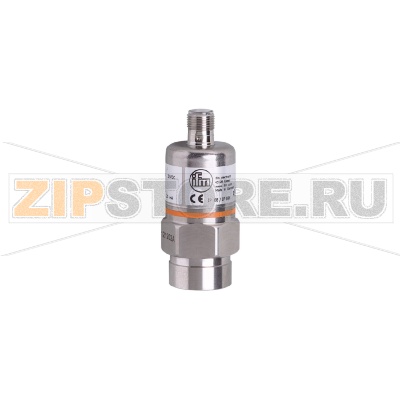

Датчик давления с керамической измерительной ячейкой IFM PA3023

Описание товара

• Тип: Электронный датчик давления
• Диапазон измерения: 0...25 bar; 0...363 psi; 0...2,5 MPa
• Присоединение к процессу: G 1/4, внутренняя резьба
• Выход: аналоговый сигнал 4...20 mA
• Электрическое подключение: разъем
• Температура среды: -25...90 °C (по запросу: -40...90 °C)
• Степень защиты: IP65
• Тип давления: относительное

Датчик давления с керамической измерительной ячейкой IFM PA3023 (каталожный номер PA-025-RBR14-A-ZVG/US/ /V) применяется для непрерывного мониторинга давления жидкостей и газов в технологических установках. Керамическая сенсорная ячейка отличается высокой стойкостью к коррозии и абразивному износу, а также стабильностью показаний во времени. Компактный корпус и стандартное процессное подключение упрощают интеграцию в существующие линии гидравлики, пневматики, водоподготовки и системы охлаждения.

Керамическая мембрана хорошо переносит кратковременные перегрузки по давлению и воздействие загрязненных сред, что делает IFM PA3023 подходящим для задач, где встречаются пульсации и гидроудары. Аналоговый выход 4…20 mA обеспечивает совместимость с большинством ПЛК и систем АСУ ТП, а разъемное электрическое подключение ускоряет обслуживание без демонтажа кабеля.

Типичные причины поломок

• Механические перегрузки: длительные превышения рабочего диапазона, гидроудары, кавитация в жидкостях.
• Воздействие агрессивных сред: несоответствие материалов уплотнений и керамики составу среды, отложения солей и шламов.
• Неправильный монтаж: избыточный крутящий момент при завинчивании, перекос, использование неподходящих уплотнителей, засорение входного канала герметиком или стружкой.
• Электрические факторы: неверное подключение в токовую петлю, перенапряжения, слабая защита от наводок и помех, плохая герметизация разъема, ведущая к попаданию влаги.
• Температурные нагрузки: работа вне допустимого диапазона, термоциклирование, замерзание среды в процессе подключения.
• Вибрации и удары: длительные резонансные вибрации или механические удары по корпусу.

Как понять, что запчасть вышла из строя

• Отсутствие сигнала в петле 4…20 mA, обрыв или нехарактерно низкий/высокий ток при стабильном давлении.
• Залипание показаний на минимуме или максимуме диапазона без реакции на изменение давления.
• Сильный дрейф нуля, рост нестабильности и шумности сигнала при неизменных условиях процесса.
• Замедленная реакция на изменение давления из-за загрязнения входного канала или повреждения мембраны.
• Следы влаги в разъеме, коррозия контактов, подтекания в зоне процессного соединения.
• Несоответствие показаний эталонному манометру при контрольном сравнении.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте показания датчика IFM PA3023 с эталонным прибором; при необходимости проводите калибровку по внутренним регламентам.
• Используйте соответствующие процессной среде уплотнения; избегайте избыточного момента затяжки и перекосов при монтаже.
• Для сред с пульсациями и гидроударами ставьте демпфер (снейбер) или ограничитель расхода перед входом датчика.
• Держите входное отверстие чистым: не допускайте попадания ленты ФУМ, герметиков и частиц; при обслуживании промывайте канал совместимым растворителем.
• Следите за герметичностью разъема и кабельной арматуры; применяйте экранированные кабели и корректное заземление для снижения ЭМ-помех.
• Соблюдайте температурные ограничения среды и окружающей среды; не допускайте замерзания жидкости в зоне мембраны.
• Размещайте датчик вне зон интенсивной вибрации либо используйте виброизоляцию.
• Храните и транспортируйте в защитных колпачках, предохраняя керамическую ячейку от ударов и загрязнений.

Придерживаясь этих рекомендаций, вы продлите срок службы датчика давления с керамической измерительной ячейкой IFM PA3023 (PA-025-RBR14-A-ZVG/US/ /V) и получите стабильный аналоговый сигнал для надежного контроля технологического процесса.
