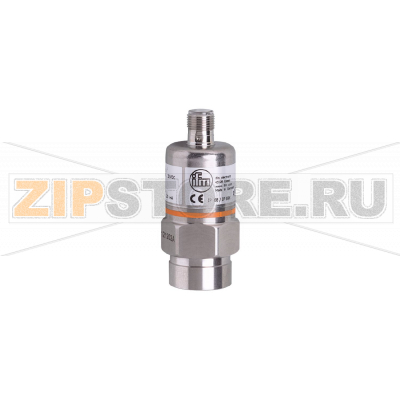

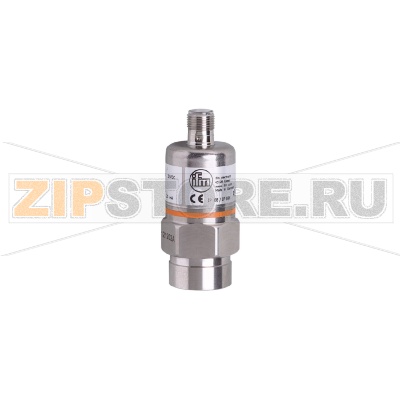

Датчик давления с керамической измерительной ячейкой IFM PA3224

Описание товара

• Электронный датчик давления
• 0...10 bar
• 0...145 psi
• 0...1000 kpa
• 0...1 MPa
• 1/4" NPT внутренняя резьба
• аналоговый сигнал
• 4...20 mA
• Разъем
• -25...90; (по запросу: -40...90 °C) °C
• IP 65
• относительное давление

Датчик давления с керамической измерительной ячейкой IFM PA3224 (каталожный номер PA-010-RBN14-A-ZVG/US/ /V) применяется для контроля давления в пневмо- и гидросистемах, линиях подачи воды, масел и нейтральных газов. Керамическая мембрана отличается высокой стойкостью к износу и химической коррозии, не подвержена усталости металла и обеспечивает стабильность нулевой точки на протяжении длительного срока эксплуатации. Аналоговый выход 4–20 мА удобен для интеграции в стандартные системы управления и записи данных.

Конструктив с внутренней резьбой 1/4" NPT облегчает монтаж в типовые штуцеры и коллекторы. Подключение через разъем упрощает обслуживание и замену без длительного простоя. При правильном монтаже IFM PA3224 обеспечивает повторяемость показаний, быстрый отклик и устойчивость к типичным производственным воздействиям.

Распространенные причины поломок

• Гидроудары и кратковременные перегрузки по давлению сверх рабочего диапазона, вызывающие повреждение чувствительного элемента или смещение калибровки.
• Абразивные включения и загрязнения в среде (стружка, песок, накипь), приводящие к механическому износу либо забиванию входного канала.
• Агрессивные среды и несоблюдение совместимости материалов, что ускоряет деградацию уплотнений и разъемов.
• Температурные шоки, замерзание среды в полости, работа за пределами допустимого диапазона.
• Ошибки электромонтажа: переполюсовка, превышение напряжения питания, наводки и импульсные помехи без должного экранирования.
• Механические нагрузки: вибрация без демпфирования, превышенный момент затяжки при установке, ударные воздействия при транспортировке.
• Попадание влаги внутрь разъемного соединения при недостаточной герметизации (учитывая степень защиты IP65).

Как понять, что запчасть вышла из строя

• Ток выхода «завис» на нижнем уровне (около 4 мА) при наличии давления либо близок к 0 мА (обрыв цепи).
• Показания нестабильны: дрожание сигнала, периодические провалы/скачки без изменений процесса.
• Выраженный дрейф нуля или шкалы после прогрева, невозможность откалибровать до паспортных значений.
• Запаздывание отклика, «торможение» тенденции при быстрых изменениях давления.
• Следы утечки среды, коррозии или конденсата в зоне разъема и процессного подключения.
• Визуальные повреждения корпуса, резьбы, трещины на мембране или уплотнениях.

Рекомендации по установке и эксплуатации

• Перед монтажом убедиться в совместимости материалов датчика с рабочей средой. Использовать подходящие уплотнения и герметики, не допускать попадания их в канал.
• Соблюдать рекомендуемый момент затяжки и соосность резьбового соединения 1/4" NPT, избегать перекосов.
• Для линий с пульсациями установить демпфер (snubber) или дроссель, предусмотреть отбой от гидроударов.
• Электроподключение выполнять экранированным кабелем в петле 4–20 мА, с корректной полярностью и качественной герметизацией разъема.
• Не допускать обмерзания среды в полости датчика и резких температурных переходов; соблюдать указанные температурные пределы.
• Избегать мойки высоким давлением и погружения в воду; IP65 рассчитан на струйную защиту, а не на длительное обливание под напором.

Профилактика и обслуживание

• Периодическая проверка нуля и калибровки в составе системы (как минимум ежегодно, в зависимости от критичности процесса).
• Очистка входного канала и проверка фильтров/ловушек загрязнений на трубопроводе.
• Контроль состояния разъема и кабеля, замена уплотнительных колец при признаках старения.
• Хранение и транспортировка в защитной упаковке с заглушкой на процессном порте, без ударных нагрузок.

IFM PA3224 с керамической измерительной ячейкой и номером PA-010-RBN14-A-ZVG/US/ /V обеспечивает стабильный контроль относительного давления при корректной установке и регулярной профилактике. Соблюдение перечисленных рекомендаций продлевает ресурс и снижает риск незапланированных простоев.
