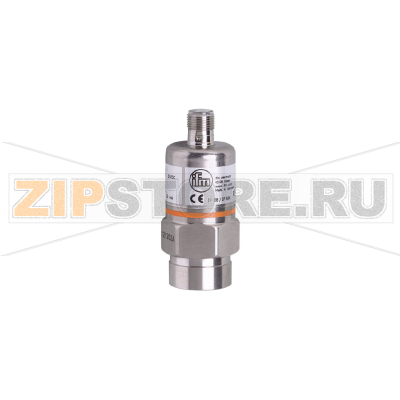

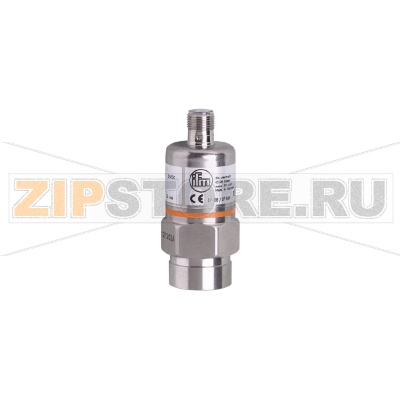

Датчик давления с керамической измерительной ячейкой IFM PA3226

Описание товара

• Электронный датчик давления
• 0...2,5 bar
• 0...2500 mbar
• 0...36 psi
• 0...250 kpa
• 1/4" NPT внутренняя резьба
• аналоговый сигнал
• 4...20 mA
• Разъем
• -25...90 °C
• (по запросу: -40...90 °C)
• IP 65
• относительное давление

Датчик давления с керамической измерительной ячейкой IFM PA3226 (каталожный номер PA-2,5-RBN14-A-ZVG/US/ /V) предназначен для надежного контроля относительного давления в промышленных системах. Керамическая мембрана отличается устойчивостью к абразивным примесям и многим агрессивным средам, обеспечивает долгосрочную стабильность и минимальный дрейф. Аналоговый выход 4…20 мА упрощает интеграцию с ПЛК, регистраторами и панелями оператора в контуре токовой петли на большие расстояния.

Назначение и область применения

IFM PA3226 применяется в системах водоснабжения и подготовки технических жидкостей, в пневматике и общем машиностроении, а также в процессных установках, где требуется контролировать невысокие давления с хорошей повторяемостью. Резьбовое присоединение 1/4" NPT удобно для монтажа в существующие трубопроводы и коллекторы. Степень защиты корпуса позволяет работать в производственных зонах с пылью и брызгами при соблюдении правил герметизации разъема.

Конструкция и принцип работы

Керамическая ячейка работает по емкостному принципу: при изменении давления деформация мембраны вызывает изменение емкости, которое электроника преобразует в линейный токовый сигнал. Такая схема хорошо переносит кратковременные перегрузки и устойчива к химически активным средам в сравнении с металлическими мембранами. Разъемное соединение облегчает обслуживание и замену без демонтажа кабельной линии.

Типичные причины отказов

• Гидроудары и кратковременные перегрузки по давлению, вызывающие повреждение мембраны или смещение калибровки.
• Засорение входного канала отложениями, продуктами коррозии, кристаллизацией среды.
• Воздействие неподходящих сред (разрушение уплотнений), длительная работа за пределами допустимых температур.
• Нарушение герметичности разъема, попадание влаги и конденсата, снижение фактической степени защиты.
• Ошибки монтажа: перетяжка резьбы, применение неподходящих уплотнителей, механические нагрузки и вибрации.
• Сбоии в электропитании, переполюсовка, помехи и наводки из-за неправильного экранирования и заземления.

Как понять, что запчасть вышла из строя?

• Отсутствие сигнала или ток в линии равен 0 мА/выходит за рамки 4…20 мА при поданном питании.
• Сигнал «завис» на одном уровне и не реагирует на изменение давления.
• Сильный дрейф нулевой точки: показания заметно смещаются при одинаковых условиях.
• Повышенные колебания и шум в выходном сигнале без объективных колебаний процесса.
• Визуальные признаки: следы влаги в области разъема, повреждение корпуса, трещины, деформация уплотнений.

Рекомендации по уходу и эксплуатации

• Предусмотреть демпфирование гидроударов (снаббер, капилляр, плавный пуск насосов) и фильтрацию среды перед точкой измерения.
• Поддерживать герметичность: правильно ориентировать разъем, использовать уплотнительные колпачки, формировать «капельную петлю» кабеля.
• При монтаже 1/4" NPT применять совместимые уплотнители (PTFE-лента/герметик) в умеренном количестве, избегать перетяжки.
• Периодически проверять «ноль» на отключенной линии давления и проводить калибровку согласно регламенту предприятия.
• Очищать входной канал мягкими методами, без абразивов; при необходимости промывать систему, не допуская твёрдых частиц и кристаллизации.
• Контролировать состояние уплотнений и при первых признаках старения или разбухания заменять на совместимые с измеряемой средой.
• Соблюдать температурные режимы, исключать замерзание среды в чувствительном элементе и резкие термошоки.
• Обеспечить стабильное питание и экранирование линии 4…20 мА, корректное заземление для помехоустойчивости.

IFM PA3226 (PA-2,5-RBN14-A-ZVG/US/ /V) сочетает надежную керамическую технологию и удобство сервисного обслуживания. При корректном монтаже и регламентном уходе датчик обеспечивает стабильный контроль давления и предсказуемую работу технологического оборудования на протяжении всего ресурса.

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик давления с керамической измерительной ячейкой IFM PA3226.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик давления с керамической измерительной ячейкой IFM PA3226 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
