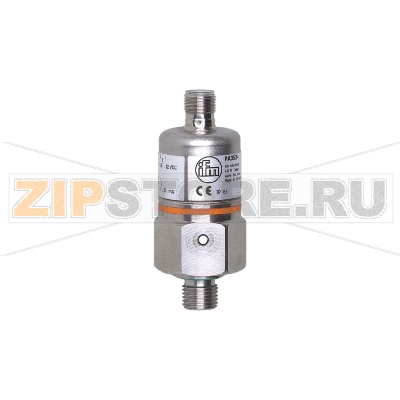

Датчик давления с керамической измерительной ячейкой IFM PA3509

Описание товара

• Электронный датчик давления
• -1...1 bar
• -1000...1000 mbar
• -14,5...14,5 psi
• -100...100 kpa
• G 1/4 внешняя резьба
• аналоговый сигнал
• 4...20 mA
• Разъем
• -25...90; (по запросу: -40...90 °C) °C
• IP 65
• относительное давление, вакуум

Датчик давления с керамической измерительной ячейкой IFM PA3509 (каталожный номер PA-1-1-RBG14-A-ZVG/US/ /V) применяется для контроля относительного давления и вакуума в системах с газами и жидкостями. Керамический чувствительный элемент отличается высокой стойкостью к абразивным включениям и стабильностью нуля, что важно при циклических нагрузках и частых изменениях давления. Аналоговый выход 4…20 mA упрощает интеграцию в существующие системы автоматизации и позволяет осуществлять дистанционный мониторинг состояния.

Корпус и конструкция рассчитаны на промышленную эксплуатацию: резьбовое присоединение G 1/4 обеспечивает совместимость со стандартной арматурой, степень защиты IP65 при корректно установленном разъеме защищает от пыли и брызг. IFM PA3509 применяется в пневматике, насосных установках, системах фильтрации и охлаждения, а также в технологических линиях, где требуется надежный и повторяемый контроль давления в диапазоне от полного вакуума до 1 бар избыточного.

Причины поломок

• Гидроудары и кратковременные пики давления выше допустимого диапазона.
• Температурные перегревы или работа за пределами указанного температурного диапазона.
• Несовместимость рабочей среды с материалами проточной части (коррозия, эрозия, отложения).
• Засорение или обрастание измерительного канала/мембраны продуктом.
• Неправильный монтаж: чрезмерный момент затяжки, перекос, использование неподходящих уплотнений.
• Попадание влаги через разъем при нарушении герметизации, особенно в условиях мойки.
• Ошибки электроподключения: переполюсовка, броски напряжения, слабый контакт в цепи 4…20 mA.
• Сильная вибрация без демпфирования и механическая нагрузка на корпус/разъем.

Как понять, что запчасть вышла из строя

• Выходной сигнал 4…20 mA не соответствует фактическому давлению (заметное смещение нуля, дрейф, нестабильность).
• Показания «зависают» на одном уровне, не реагируя на изменение давления.
• Ток выходит за нормальные пределы петли (например, приближается к нижнему или верхнему порогу аварийного уровня при поддержке NE43).
• Чрезмерно длительное время отклика или задержки после импульсов давления.
• Периодические обрывы сигнала при касании кабеля/разъема или при вибрации.
• Следы влаги, коррозии, повреждений на разъеме, трещины на корпусе.

Рекомендации по уходу и эксплуатации

• Защищайте установку от гидроударов: применяйте демпферы/снибберы, плавный пуск насосов.
• Соблюдайте температурные ограничения; избегайте обмерзания и длительной работы на предельных значениях.
• Подбирайте уплотнения и уплотнительные материалы, совместимые со средой; не допускайте попадания ленты/герметика в канал.
• Периодически очищайте порт от отложений и загрязнений; при агрессивных или вязких средах используйте разделительные мембраны.
• Проверяйте герметичность разъема: уплотнительное кольцо, правильная фиксация, отсутствие конденсата.
• Раз в 12–24 месяца проводите поверку/калибровку в условиях эксплуатации или на стенде.
• Соблюдайте рекомендуемый момент затяжки для G 1/4; затягивайте за шестигранник процесса, не проворачивайте корпус.
• Электропитание и заземление: стабильный источник, корректная полярность, экранирование кабеля при помехах.

При вводе в эксплуатацию IFM PA3509 (PA-1-1-RBG14-A-ZVG/US/ /V) выполните контроль нулевого уровня при атмосферном давлении, убедитесь в отсутствии утечек и стабильности тока в петле. Для диагностики проблем сравните показания с эталонным манометром, проверьте целостность цепи 4…20 mA и состояние уплотнений. Соблюдение данных рекомендаций продлит срок службы датчика с керамической измерительной ячейкой и обеспечит устойчивую работу системы.
