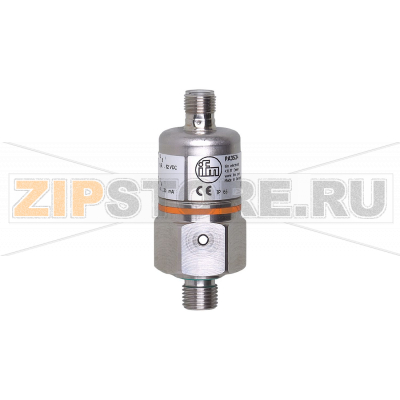

Датчик давления с керамической измерительной ячейкой IFM PA3526

Описание товара

Назначение и особенности применения

Датчик давления с керамической измерительной ячейкой IFM PA3526 (каталожный номер PA-2,5-RBG14-A-ZVG/US/ /V) предназначен для непрерывного контроля давления жидкостей и газов в промышленном оборудовании. Керамическая мембрана устойчива к абразивному износу и многим технологическим средам, обеспечивает стабильность нуля и малую дрейфовую погрешность в длительной эксплуатации. Аналоговый выход 4…20 mA удобен для интеграции в типовые системы автоматизации и позволяет оперативно отслеживать отклонения процесса.

Причины возможных отказов

• Гидроудары и кратковременные импульсы давления сверх допустимого уровня, приводящие к микроповреждениям керамической мембраны.
• Механическое воздействие: удары при монтаже, изгиб или перекос на присоединении G 1/4, превышение рекомендованного момента затяжки.
• Загрязнение измерительной поверхности продуктом, отложениями или твердыми частицами, вызывающее залипание нуля и нестабильность показаний.
• Несовместимость среды с материалами, контактирующими с процессом (агрессивные химикаты, отложения солей), коррозионные процессы.
• Перегрев или термоудары при резких сменах температуры, нарушение условий IP-защиты из-за конденсата или попадания влаги в разъем.
• Ошибки электромонтажа: переполюсовка, плохой контакт в разъеме, превышение допустимой нагрузки петли тока, электромагнитные помехи.
• Сильная вибрация оборудования без соответствующих мер демпфирования.

Как понять, что запчасть вышла из строя

• Выходной сигнал застывает на нижнем или верхнем пределе петли либо периодически «пропадает».
• Сильный дрейф нуля: при нулевом давлении показания заметно смещены и не удается откорректировать.
• Скачкообразные, нестабильные показания при неизменном процессе, отсутствие повторяемости.
• Несоответствие контролируемому манометром давлению в рабочем диапазоне.
• Внешние признаки: следы подтекания в зоне присоединения, трещины, вмятины на чувствительной поверхности, следы коррозии на контактах разъема.

Быстрая диагностика

• Проверить питание петли и нагрузку: соответствуют ли они требованиям выхода 4…20 mA, нет ли обрыва/короткого замыкания.
• Осмотреть и переустановить разъем, убедиться в чистоте и сухости контактов.
• Сравнить показания с эталонным манометром; при необходимости выполнить коррекцию нуля с учетом условий монтажа.
• Исключить пульсации: временно установить демпфер или фильтр и оценить стабилизацию сигнала.

Рекомендации по монтажу и уходу

• Перед установкой очистить гнездо процесса и убедиться, что герметизирующие поверхности не повреждены. Использовать подходящее уплотнение, не допуская попадания ленты/герметика в канал.
• Затягивать датчик с соблюдением рекомендуемого момента, исключая перекос. Не использовать корпус как рычаг.
• Для линий с пульсациями и гидроударами предусмотреть демпфер (снаббер), ограничение скорости закрытия клапанов и удаление воздуха из системы.
• Применять фильтрацию среды, чтобы исключить абразивные частицы и отложения на мембране.
• Укладывать кабель вдали от силовых трасс, обеспечивать надежное заземление и защиту от помех. Следить за целостностью уплотнения разъема для сохранения IP-защиты.
• Периодически (например, раз в 6–12 месяцев) проводить поверочный контроль по эталону, проверять дрейф нуля и состояние уплотнений.
• При мойке и чистке не применять острые предметы и агрессивные растворители для мембраны; использовать мягкие средства, совместимые со средой и материалами.
• При хранении и транспортировке устанавливать защитную заглушку на процессное присоединение, избегать ударов и падений.

Для замены рекомендуется использовать оригинальную модель IFM PA3526 с тем же каталожным номером PA-2,5-RBG14-A-ZVG/US/ /V, чтобы сохранить совместимость по диапазону измерения, типу присоединения и выходному сигналу без изменения настроек системы.
