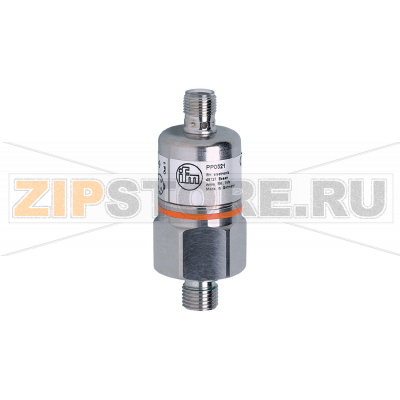

Датчик давления с керамической измерительной ячейкой IFM PP0522

Описание товара

• Электронный датчик давления
• Диапазон: 0...100 bar / 0...1450 psi / 0...10 MPa
• Подключение: G 1/4, внешняя резьба
• Выход: коммутационный сигнал
• Интерфейс: разъем
• Рабочая температура: -25...+90 °C
• Степень защиты: IP68 (7 дней / 1 м глубина воды / 0,1 бар)
• Тип измерения: относительное давление

Датчик давления с керамической измерительной ячейкой IFM PP0522 (каталожный номер PP-100-SBG14-QFNKG/US//V) предназначен для надежного контроля относительного давления в жидкостях и газах в промышленных системах. Керамическая ячейка обеспечивает высокую долговременную стабильность, стойкость к износу и хорошую повторяемость измерений в условиях вибраций, гидроударов и загрязнения среды. Компактная конструкция с резьбовым подключением G 1/4 упрощает монтаж в стандартные process-порты, а коммутационный выход удобно интегрируется в типичные схемы автоматики.

Керамический чувствительный элемент отличается устойчивостью к абразивным включениям и многим технологическим жидкостям, что делает IFM PP0522 подходящим для гидравлики, пневматики, водоподготовки, систем охлаждения и циркуляции. Разъемное подключение ускоряет обслуживание и замену без демонтажа кабельных трасс. Защита IP68 при соблюдении условий монтажа позволяет использовать устройство во влажных зонах и при кратковременном погружении.

Типичные причины поломок: кратковременные пики давления (гидроудары), превышение допустимого диапазона, кристаллизация или отложения в канале подводки, кавитация, температурные шоки, несоответствие рабочей среды (агрессивные реагенты, разрушающие уплотнения), механические перегрузки из-за неправильного момента затяжки, а также попадание влаги в разъем при незакрытых уплотнениях. Электрические причины включают переполюсовку, перенапряжение питания, недостаточную защиту от наводок и нарушение экранирования.

Как понять, что запчасть вышла из строя: наблюдаются ложные срабатывания или «дребезг» коммутационного выхода без изменения давления; выход «залипает» в одном состоянии; появилось заметное смещение точки срабатывания по сравнению с эталонным манометром; реакция стала вялой или, наоборот, хаотичной; показания (если считываются контроллером) нестабильны, шумовые; имеются следы влаги или коррозии на контактах разъема; фиксируются утечки через процессное подключение или трещины корпуса. Диагностика упрощается сравнением сигнала датчика с опорным манометром при известных давлениях и контролем графика срабатываний в ПЛК.

Рекомендации по установке: монтировать датчик на прямом участке с достаточной длиной до и после точки отбора, по возможности избегать зон турбулентности и кавитации. Для пульсирующих линий гидравлики применять дроссель/демпфер (snubber). Использовать правильные уплотнения для G 1/4, соблюдать рекомендуемый момент затяжки, исключать перекос. Кабель и разъем устанавливать так, чтобы исключить натяг и попадание влаги; при мойке оборудовать крышками и проверять целостность уплотнений.

Уход и профилактика: периодически инспектировать разъем и контакты, очищать процессный порт от отложений мягкими средствами, контролировать герметичность соединения и состояние уплотнительных колец. Не допускать работы за пределами температурного диапазона. При наличии сильных ударных нагрузок установить демпфирующие элементы и проверить крепление. Рекомендуется регулярная поверка/сверка с эталоном и документирование порогов срабатывания в системе управления. Хранить запасной датчик в сухом месте, защищенном от пыли и конденсата.

При замене на датчик того же исполнения IFM PP0522 (PP-100-SBG14-QFNKG/US//V) сохраняются посадочные размеры и логика коммутационного сигнала, что минимизирует время простоя. Перед вводом в работу убедитесь в корректности питания, параметров срабатывания и герметичности всех соединений.
