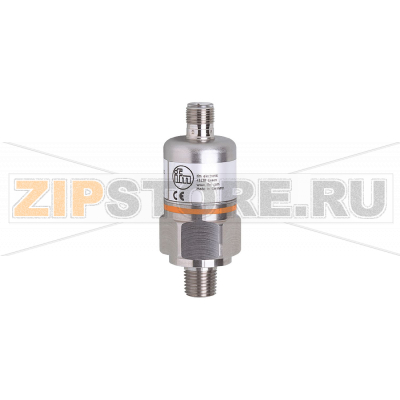

Датчик давления с керамической измерительной ячейкой IFM PX3233

Описание товара

• Электронный датчик давления
• Диапазон: 0...250 psi (относительное давление)
• Процессное подключение: 1/4" NPT, внешняя резьба
• Выход: аналоговый токовый сигнал 4...20 mA
• Электрическое подключение: разъем
• Температура среды/окружения: -25...+90 °C
• Степень защиты: IP65

Датчик давления с керамической измерительной ячейкой IFM PX3233 (каталожный номер PA-025PRBN14-A-ZVG/US/ /V) предназначен для непрерывного контроля относительного давления в технологических системах с токовым выходом 4–20 mA. Керамическая чувствительная мембрана обеспечивает устойчивость к абразивным примесям и многим химически активным средам, а также малую чувствительность к перепадам температуры, что важно для стабильных измерений в промышленной эксплуатации.

IFM PX3233 применяется в гидравлических и пневматических контурах, в системах водоснабжения и водоподготовки, для контроля давления насосов и компрессоров, состояния фильтров, в теплотехнических узлах и на общепромышленных установках. Корпус и исполнение с разъемным подключением упрощают обслуживание и замену без длительных простоев, а степень защиты IP65 позволяет работать в производственных условиях при соблюдении требований к герметизации разъема.

Монтаж и подключение

Установка датчика IFM PX3233 с процессной резьбой 1/4" NPT выполняется на соответствующий штуцер с применением совместимого уплотнения или герметизирующей нити/ленты. Рекомендуется не превышать допустимый монтажный момент и избегать перекосов при ввинчивании, чтобы не повредить керамическую мембрану. Электрическое подключение по токовой петле 4–20 mA выполняется экранированным кабелем; важно обеспечить надежную фиксацию и герметичность разъема, заземление и защиту от помех. Перед монтажом необходимо сбросить давление и обесточить линию.

Причины поломок

• Механическая перегрузка: гидроудары, кратковременные пики давления выше диапазона, вибрации.
• Химическая несовместимость среды с материалом мембраны/уплотнений, длительное воздействие агрессивных реагентов.
• Аbrasивный износ при наличии твердых частиц без фильтрации потока.
• Нарушение герметичности разъема: попадание влаги, пыли, моющих средств, что приводит к коррозии контактов.
• Неправильное подключение: перенапряжение, переполюсовка, наводки из-за плохого экранирования и отсутствия общей земли.
• Температурные превышения за пределами -25…+90 °C, тепловые удары.
• Неправильный монтаж: чрезмерный момент, использование неподходящих уплотнений для 1/4" NPT, механическое повреждение лицевой поверхности.

Как понять, что запчасть вышла из строя

• Выходной сигнал застывает на минимуме или максимуме (например, близко к 4 или 20 mA) независимо от давления.
• Сильные скачки или шум сигнала без изменений процесса; заметный дрейф нуля при стабильном давлении.
• Несоответствие измерений контрольному манометру, растущая погрешность после прогрева.
• Физические признаки: следы коррозии на контактах разъема, конденсат в разъеме, подтекания на резьбе, повреждения или трещины на мембране.
• Повышенная задержка отклика, самопроизвольные обрывы сигнала при вибрации или касании кабеля.

Рекомендации по уходу и эксплуатации

• Обеспечить фильтрацию среды (тонкость подбирается по фактическим примесям) для снижения абразивного износа.
• При наличии импульсных нагрузок устанавливать демпфер/гаситель гидроударов или капиллярный дроссель.
• Подбирать уплотнения, совместимые со средой и типом резьбы 1/4" NPT; избегать ленты/герметика, попадающих на мембрану.
• Соблюдать диапазон температур и степень защиты IP65: надежно фиксировать ответную часть разъема, использовать защитные колпачки.
• Регулярно проверять выход 4–20 mA калиброванным измерителем и сверять показания с эталонным манометром; при необходимости выполнять поверку/калибровку по регламенту предприятия.
• Периодически осматривать зону подключения на предмет утечек и ослабления резьбы; при обслуживании сбрасывать давление и обесточивать петлю.
• Избегать ударных воздействий, изгибающего момента на корпус и натяжения кабеля.
• При переходе на другие среды проверять химическую совместимость керамики и уплотнений; при консервации сушить и хранить в чистом, сухом месте.

Придерживаясь этих рекомендаций, датчик давления IFM PX3233 (PA-025PRBN14-A-ZVG/US/ /V) сохраняет стабильность измерений и ресурс в широком спектре промышленных задач. В случае замены важно подбирать аналог с тем же диапазоном 0…250 psi, типом резьбы 1/4" NPT и токовым интерфейсом 4–20 mA для сохранения совместимости с существующей системой.
