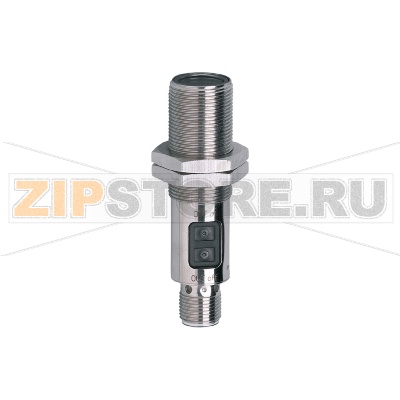

Датчик диффузного отражения с функцией подавления заднего фона IFM OGH502

Описание товара

IFM OGH502 (каталожный номер OGH-FNKG/US100) — компактный фотоэлектрический датчик диффузного отражения с подавлением заднего фона, предназначенный для стабильного обнаружения объектов на конвейерах, в упаковочных и сборочных линиях, на складах и роботизированных постах. Подавление заднего фона обеспечивает уверенное срабатывание при изменяющемся фоне, бликах и различной отражающей способности материалов. Видимое красное излучение облегчает настройку: точка засветки хорошо заметна, что помогает быстро отцентровать зону контроля.

Принцип работы и применение

Датчик OGH502 использует принцип триангуляции: отраженный от объекта свет анализируется по углу возвращения, благодаря чему устройство различает цель и дальний фон. Это позволяет надежно фиксировать изделия разного цвета и фактуры — от матовых до глянцевых, включая прозрачные упаковки при корректной регулировке порога. Режимы «на свет/на затемнение» переключаются программно, упрощая интеграцию в существующие схемы управления.

Монтаж и настройка

Рекомендуется устанавливать датчик так, чтобы избежать прямых зеркальных отражений (небольшой наклон относительно поверхности объекта). Следите за жесткостью крепления: вибрации приводят к «плывущей» настройке. При первичной настройке отрегулируйте чувствительность на целевом объекте на рабочем расстоянии, затем проверьте отсутствие срабатывания на фоне. Исключайте взаимную засветку при близкой установке нескольких датчиков с красным светом (пространственное разведение, экраны).

Типичные причины поломок

• Загрязнение оптики пылью, маслом, стружкой — снижает уровень сигнала и вызывает ложные срабатывания.
• Механические повреждения корпуса или окна излучателя вследствие ударов, перекосов крепежа, сильных вибраций.
• Нарушение герметичности: поврежденные уплотнения, не полностью затянутый M12-разъем, агрессивная мойка сверх требований IP67.
• Электрическое перенапряжение: неправильная полярность, броски напряжения от индуктивных нагрузок без демпфирующих цепей, статические разряды.
• Перегрев при установке рядом с источниками высокой температуры или в закрытом объеме без отвода тепла.

Как понять, что датчик вышел из строя

• Индикатор состояния не загорается или не меняет состояние при поднесении объекта, при том что питание и схема исправны.
• Выход NPN не коммутирует нагрузку либо «залипает» в одном состоянии; отсутствие реакции при проверке мультиметром.
• Резкое снижение рабочей дистанции, нестабильные срабатывания, необходимость часто подстраивать порог.
• Периодические самопроизвольные срабатывания без объекта при чистой оптике и корректной проводке.

Рекомендации по уходу и эксплуатации

• Периодически очищайте оптическое окно мягкой безворсовой салфеткой и нейтральным средством. Не используйте абразивы, ацетон и сильные растворители.
• Отключайте питание перед обслуживанием. После мойки дайте полностью высохнуть перед включением.
• Проверяйте целостность уплотнительного кольца разъема M12 и момент затяжки гайки; при повреждении заменяйте уплотнение.
• Ревизируйте кабель и разгрузку от натяжения, исключайте заломы и постоянное натяжение.
• Раз в регламентный период контролируйте стабильность точки срабатывания на эталонном объекте на штатном расстоянии; фиксируйте результаты.
• Ставьте подавляющие диоды на катушки реле/клапанов, применяйте ограничители перенапряжений в цепях питания.
• Минимизируйте вибрации: используйте качественные кронштейны, при необходимости — демпфирующие прокладки.

IFM OGH502 (OGH-FNKG/US100) сочетает надежность подавления заднего фона с простым монтажом и обслуживанием. При соблюдении правил установки и ухода датчик обеспечивает длительную и стабильную работу в автоматизированных системах различной сложности.
