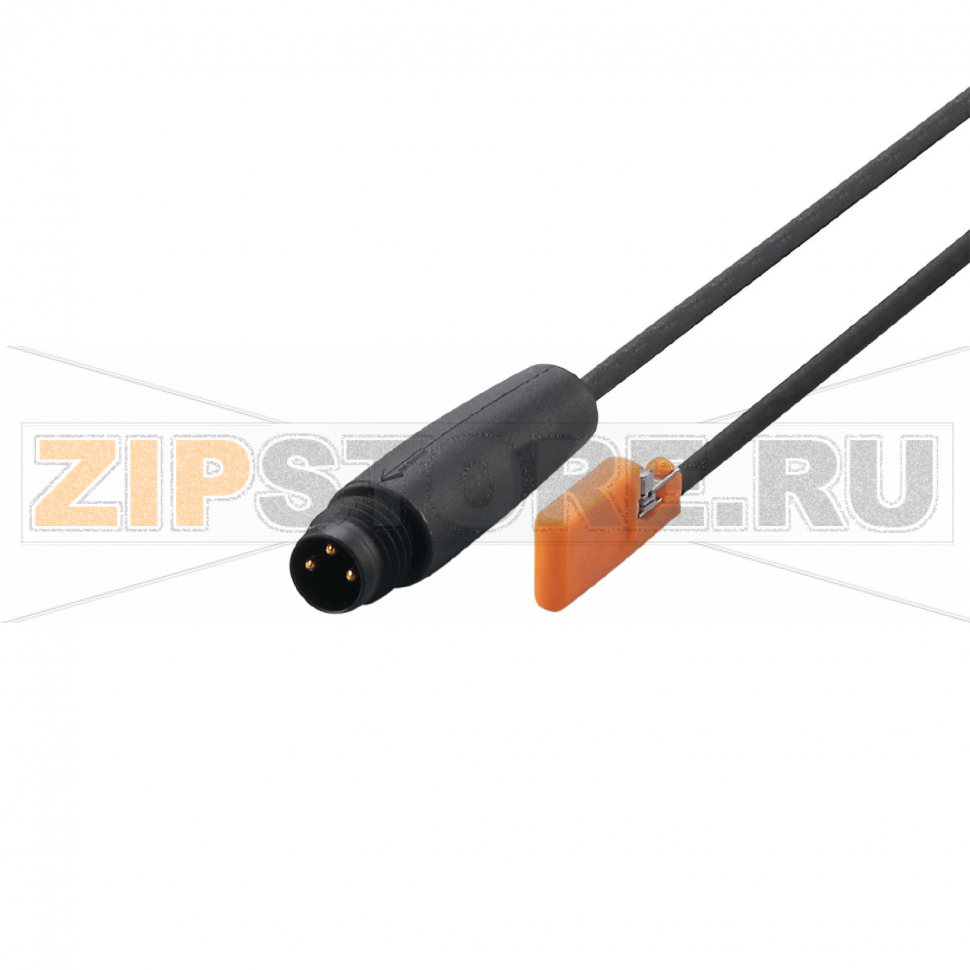

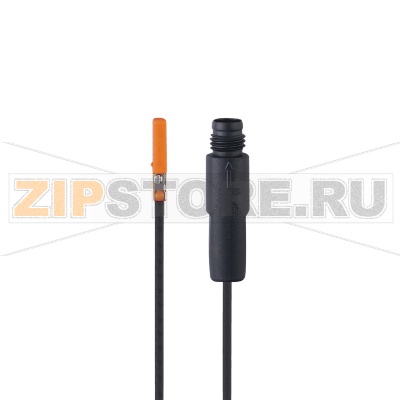

Датчик для цилиндров с С-образным пазом IFM MK5301

Описание товара

• Датчик цилиндров с элементом GMR
• 17,5 x 2,8 x 7,7 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• NO; DC PNP
• 0,3 m PUR (полиуретан)-кабель; M8 разъем
• IP65; IP67
• 3-проводный
• Частота переключения 10000 Hz

Датчик для цилиндров с С-образным пазом IFM MK5301 (каталожный номер MKC3028-BPOG/G/0,3M/ZH/AS) предназначен для надежной фиксации положения поршня в пневмоцилиндрах. Компактный корпус облегчает монтаж в С-паз без выступов, а чувствительный элемент GMR обеспечивает уверенное срабатывание при высоких скоростях перемещения. Решение подходит для автоматизированных линий, упаковочного и сборочного оборудования, где важна точная обратная связь по положению.

Благодаря быстрому отклику и устойчивости к помехам датчик стабильно работает в условиях вибраций и частых циклов. Подключение через кабель PUR с разъемом M8 упрощает сервис и замену. Встроенные защитные схемы помогают снизить риск повреждения электроники при типичных ошибках эксплуатации.

Основные причины поломок

• Механические воздействия: деформация корпуса из‑за перетяжки крепежа, ударов или контакта с подвижными частями, смещение датчика в пазу.
• Повреждение кабеля: превышение допустимого радиуса изгиба, натяжение, перетирание об острые кромки, попадание стружки.
• Электрические ошибки: неправильное подключение проводов, коммутирование индуктивных нагрузок без демпфирующих цепей, импульсные перенапряжения.
• Неблагоприятная среда: попадание влаги при поврежденных уплотнениях, воздействие масел/реагентов, высокая температура, интенсивная вибрация.
• Магнитные факторы: ослабление или отсутствие магнита в поршне цилиндра, нетипичная ориентация магнита, экранирование сильными магнитными полями.

Как понять, что запчасть вышла из строя

• Отсутствует сигнал на входе контроллера при очевидном достижении поршнем зоны срабатывания, либо сигнал постоянно активен независимо от положения.
• Нестабильное срабатывание: дребезг, пропуски, значительный сдвиг точки срабатывания после корректной установки.
• Светодиодный индикатор (если предусмотрен) не меняет состояние при прохождении магнита.
• При проверке мультиметром на выходе не появляется ожидаемый уровень относительно 0 В при подведении магнита; аномальный ток потребления или перегрев корпуса.

Рекомендации по установке и диагностике

• Проверяйте соответствие цилиндра типу С-паза и наличие магнита в поршне. Устанавливайте датчик заподлицо, фиксируйте штатным крепежом без перетяжки.
• Прокладывайте кабель с соблюдением минимального радиуса изгиба, избегайте натяжения и близости к силовым кабелям и источникам помех.
• Контролируйте полярность и схему подключения PNP NO на стороне контроллера. Используйте демпфирование для катушек клапанов.
• При неполадках последовательно проверьте питание, целостность кабеля и разъема M8, очистите паз от стружки и загрязнений, слегка сместите датчик вдоль паза и повторите тест.

Профилактика и уход

• Регулярно осматривайте крепление в пазу, состояние кабеля и разъема, очищайте зону монтажа от пыли и стружки.
• Проводите функциональные тесты в рамках планового ТО: достижение поршнем конца хода должно стабильно сопровождаться изменением состояния выхода.
• Защищайте кабель от абразивного износа, используйте защитные гофры и правильные крепежные элементы, избегайте острых перегибов.
• Следите за герметичностью соединения M8, не направляйте струи под высоким давлением на разъем; при признаках влаги немедленно обслужите узел.
• Обеспечьте корректное заземление оборудования и экранирование в шкафу управления для снижения влияния ЭМП.
• Храните резервный датчик IFM MK5301 (MKC3028-BPOG/G/0,3M/ZH/AS) для быстрого восстановления работоспособности линии.

При замене обесточьте участок, аккуратно извлеките устройство из паза, установите новый датчик в ту же позицию, зафиксируйте, проверьте логику входа в контроллер и выполните тест по всей длине хода цилиндра. Правильный монтаж и регулярная профилактика обеспечат длительную и стабильную работу датчика в составе вашего пневмооборудования.
