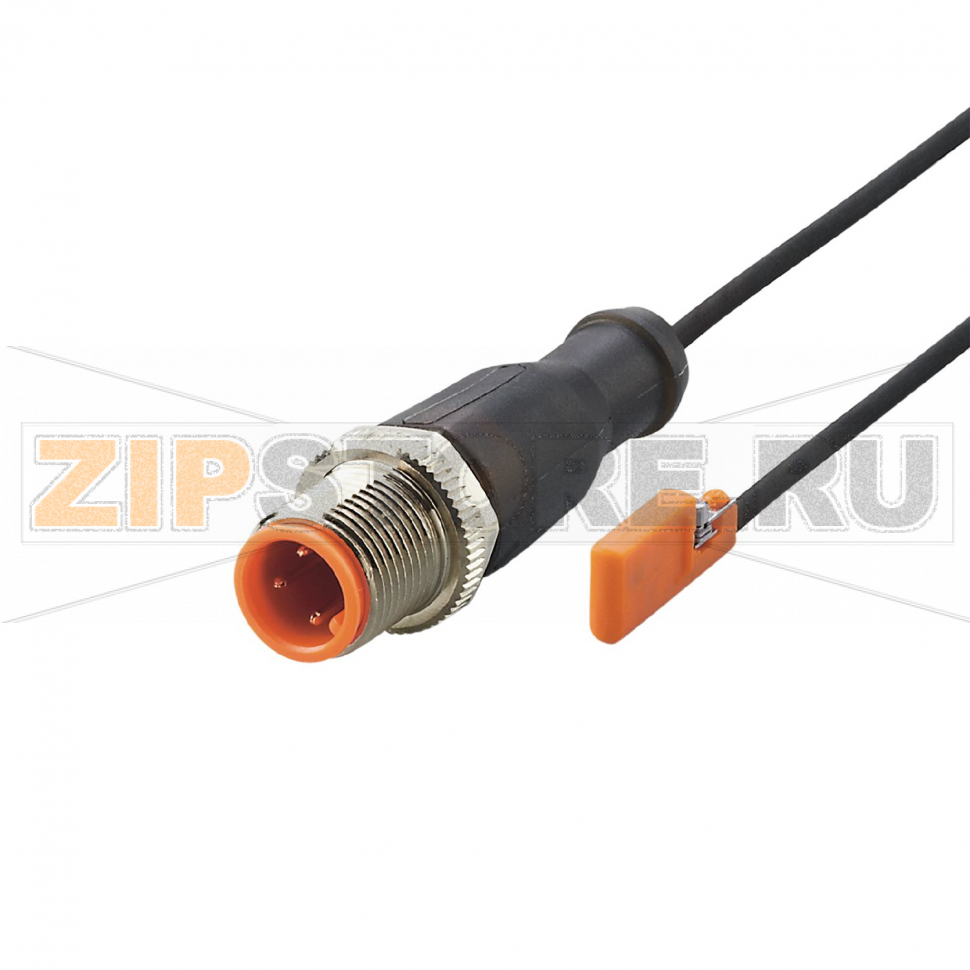

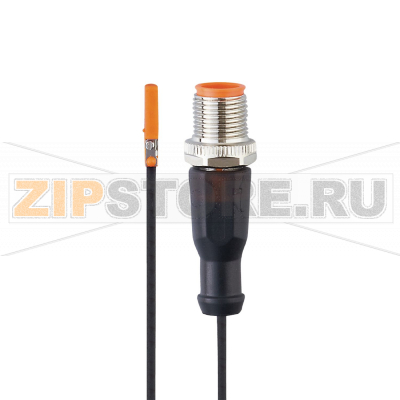

Датчик для цилиндров с С-образным пазом IFM MK5304

Описание товара

Датчик для цилиндров с С-образным пазом IFM MK5304 (каталожный номер MKC3028-BPKG/G/0,3M/ZH/US) предназначен для надежного контроля положения поршня в пневмоцилиндрах. Устройство фиксируется непосредственно в C-паз корпуса цилиндра и считывает магнитное поле встроенного в поршень магнита, обеспечивая четкий дискретный сигнал о достижении требуемого положения. Компактные габариты и удобный разъемный кабель упрощают монтаж даже в стесненных условиях машин и автоматизированных линий.

Конструкция датчика рассчитана на длительную работу в производственной среде. Наличие защит от переполюсовки, короткого замыкания и перегрузки по току повышает устойчивость к типичным ошибкам при пусконаладке и эксплуатации. Корпус и кабельная сборка подобраны для применения в индустриальных условиях с повышенной запыленностью и влажностью, а также при регулярных циклах включения/выключения с высокой частотой.

Область применения

IFM MK5304 используется в системах позиционирования поршня пневмоцилиндров на сборочных, упаковочных и транспортирующих участках, в механизмах фиксации и зажима, а также в концевом контроле хода. Благодаря работе по магнитному полю не требуется механический контакт с подвижными частями, что сокращает износ и повышает стабильность показаний.

Монтаж и подключение

• Установите датчик в С-образный паз цилиндра, зафиксируйте штатным креплением без чрезмерного усилия.
• Расположите чувствительный элемент в зоне прохода магнита поршня по линии хода.
• Прокладывайте кабель с соблюдением минимального радиуса изгиба и защиты от перетирания.
• Подключайте выход к совместимому входу PNP контроллера или модуля ввода-вывода в соответствии со схемой 3-проводного подключения.

Типичные причины поломок

• Механические повреждения кабеля или корпуса датчика из-за неправильной прокладки, натяжения или ударных нагрузок.
• Длительное воздействие агрессивных сред, масел и охлаждающих жидкостей, не совместимых с материалами кабеля и корпуса.
• Электрические перенапряжения, импульсные помехи, неправильное подключение питания и нагрузки.
• Сильные вибрации и ослабление крепежа, приводящие к смещению датчика в пазу и потере стабильности срабатывания.
• Внешние магнитные поля или намагниченные детали вблизи зоны считывания, вызывающие ложные срабатывания.
• Загрязнение пазов, налипание стружки и металлических частиц, нарушающие позиционирование датчика.

Как понять, что запчасть вышла из строя

• Отсутствие переключения выхода при прохождении поршня через зону считывания, при исправном магнитном поршне и правильном расположении датчика.
• Постоянно активное или постоянно неактивное состояние выхода вне зависимости от положения поршня.
• Нестабильные, хаотичные срабатывания без изменения положения цилиндра.
• Изменение «точки» срабатывания: требуется существенно ближе подводить датчик к магниту, чем ранее.
• Визуальные дефекты: трещины на корпусе, надрыв изоляции кабеля, следы коррозии на контактах разъема.

Рекомендации по уходу и эксплуатации

• Регулярно проверяйте фиксацию датчика в пазу и отсутствие люфта после вибронагруженных циклов.
• Проводите визуальный осмотр кабеля по всей трассе: исключайте заломы, натяжение, перетирание о кромки и подвижные элементы.
• Очищайте датчик и зону установки мягкой салфеткой; избегайте абразивов и агрессивных растворителей.
• Разводите силовые и сигнальные линии, применяйте экранирование и качественное заземление для снижения помех.
• Периодически контролируйте корректность логики в системе управления: проверяйте изменение статуса входа при перемещении поршня.
• Соблюдайте эксплуатационные пределы по окружающей среде, защищайте от сварочных брызг и ударов.
• При замене используйте датчик IFM MK5304 с номером MKC3028-BPKG/G/0,3M/ZH/US для сохранения совместимости посадки и электрических параметров.

Хранение и транспортировка

• Храните в сухом, чистом месте, избегая длительной прямой инсоляции и температурных перегибов.
• Транспортируйте в оригинальной упаковке, защищая кабель и разъем от изгибов и ударов.

IFM MK5304 — практичное решение для точной фиксации положений поршня в цилиндрах с C-пазом. Грамотный монтаж, регулярный контроль состояния кабеля и корректное подключение позволяют обеспечить стабильную работу датчика и снизить простои оборудования.
