Датчик для цилиндров с С-образным пазом IFM MK5306

Описание товара

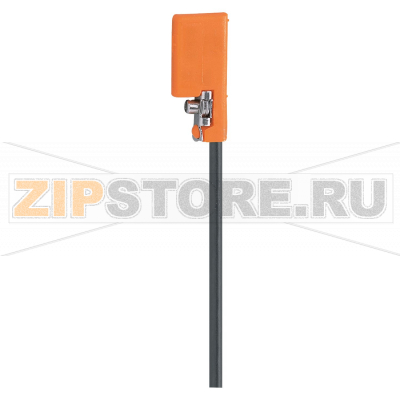

Датчик для цилиндров с С-образным пазом IFM MK5306 (каталожный номер MKC3028-ANKG/G/ZH) предназначен для надежного контроля положений штока в пневмоцилиндрах с магнитным поршнем. Элемент GMR обеспечивает стабильное срабатывание при проходе магнитного поля, а компактный корпус позволяет устанавливать датчик заподлицо в стандартный C-паз без переходных адаптеров. Конфигурация выхода NO с логикой DC NPN облегчает интеграцию в входные цепи ПЛК и модулей дискретного ввода.

Монтаж датчика IFM MK5306 выполняется непосредственно в С-образный паз цилиндра. После фиксации датчик смещают вдоль паза до четкого срабатывания на требуемой точке, затем окончательно закрепляют. Для корректной работы важно выдержать стабильное расстояние до магнитного поршня и исключить люфт. Подключение реализуется по трехпроводной схеме; ориентируйтесь на маркировку проводов (как правило, коричневый — +V, синий — 0 V, черный — выход) и требования входов контроллера.

Типичные причины поломок

• Механическое воздействие: пережатый или перетертый кабель, превышение минимального допустимого радиуса изгиба, ударные нагрузки по корпусу датчика, вытягивание за кабель вместо корпуса при перестановке.
• Электрические ошибки: неправильная полярность, превышение допустимого диапазона питания, короткие замыкания в линии нагрузки, подключение к индуктивным нагрузкам без согласования. Встроенные защиты помогают, но многократные аварии ускоряют износ.
• Внешняя среда: попадание охлаждающих жидкостей и моющих средств при несоблюдении степени защиты на участке ввода кабеля, воздействие агрессивной химии, длительная работа за пределами температурного диапазона, интенсивная вибрация, вызывающая ослабление крепежа.
• Магнитные факторы: ослабление магнита в поршне цилиндра, сильные внешние поля и мощные магниты в непосредственной близости, приводящие к ложным срабатываниям или смещению точки переключения.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня в зоне датчика, несмотря на корректную установку и достаточное магнитное поле.
• Нестабильное поведение: самопроизвольные срабатывания, дребезг, сильный разброс точки включения при повторных циклах.
• Постоянно «включенный» или «выключенный» выход вне зависимости от положения поршня.
• Анализ мультиметром: наличие питания на клеммах датчика при отсутствии изменения состояния выходного провода при перемещении поршня; «плавающее» напряжение на выходе под нагрузкой.
• Визуальные признаки: трещины корпуса, следы коррозии контактов, надрывы изоляции, перегибы кабеля возле ввода.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте надежность фиксации в пазу и состояние крепежа; люфт ведет к смещению точки переключения и механическим повреждениям.
• Соблюдайте минимальный радиус изгиба кабеля и применяйте разгрузку от натяжения; прокладывайте кабель вдали от острых кромок и подвижных узлов.
• Разносите сигнальные линии датчика и силовые кабели, чтобы снизить электромагнитные помехи; при необходимости используйте экранирование и фильтрацию входов ПЛК.
• Защищайте место ввода кабеля от прямой струи при мойке оборудования; используйте совместимые чистящие средства, не разрушающие полиуретановую оболочку.
• Не располагайте постоянные магниты и мощные электромагниты рядом с зоной срабатывания; периодически контролируйте положение поршня и повторяемость точки переключения.
• При диагностике сначала проверяйте питание, целостность кабеля и правильность подключений; замену выполняйте на идентичную модель IFM MK5306 (MKC3028-ANKG/G/ZH) для сохранения логики выхода и совместимости с C-пазом.

При соблюдении правил монтажа и ухода датчик для цилиндров с С-образным пазом IFM MK5306 обеспечивает точное и долгосрочное позиционирование, устойчив к типичным промышленным воздействиям и минимизирует простои оборудования.
