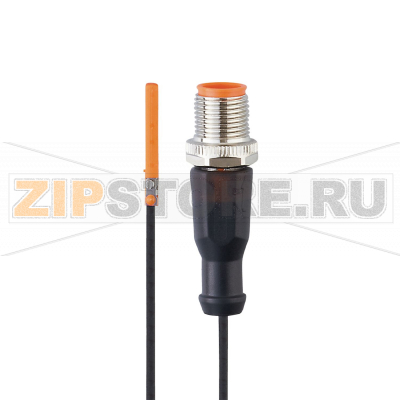

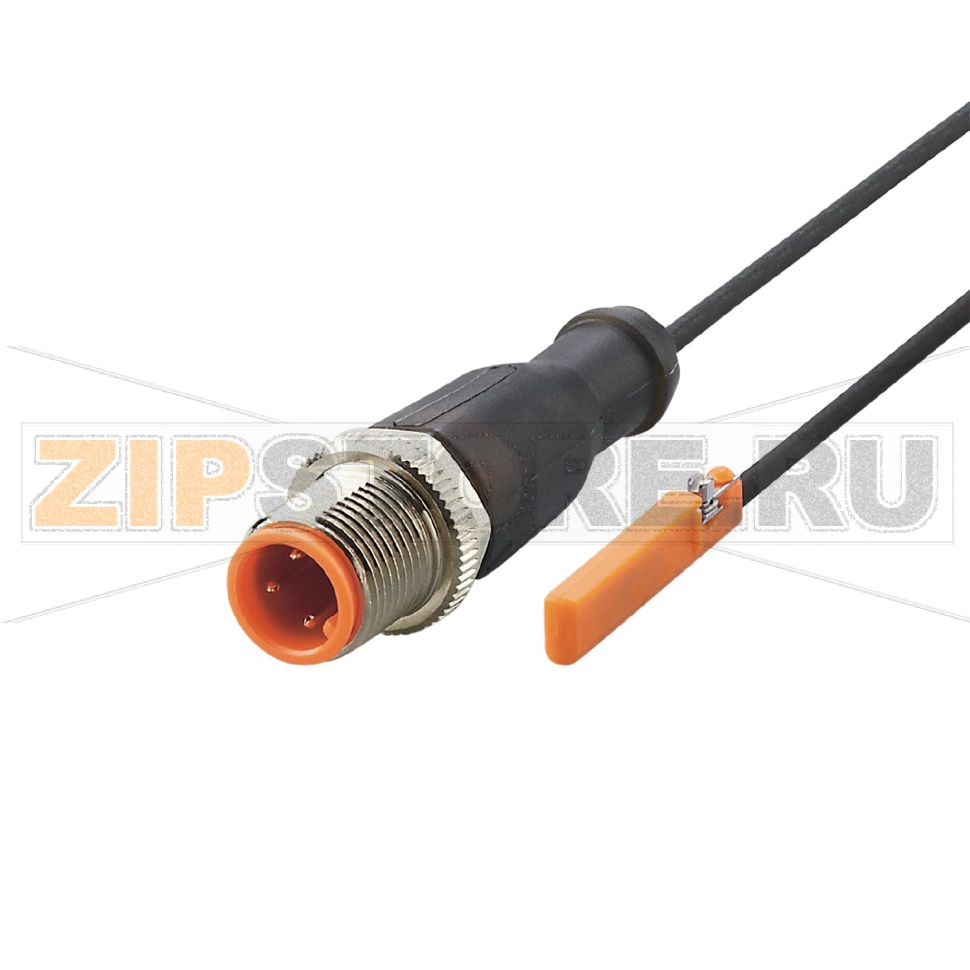

Датчик для цилиндров с С-образным пазом IFM MK5317

Описание товара

Датчик для цилиндров с С-образным пазом IFM MK5317 (каталожный номер MKC3028BBPKG/G/1M/ZH/US) предназначен для надежной фиксации положения поршня с магнитом в пневмоцилиндрах. Компактная форма упрощает установку в стандартный С-паз без дополнительных кронштейнов, а конструкция рассчитана на длительную работу в условиях промышленной эксплуатации. Решение применяется на сборочных и упаковочных линиях, в пищевой, автомобильной и общей машиностроительной отрасли для контроля конечных положений, межпозиционного переключения и синхронизации операций.

Чтобы датчик IFM MK5317 работал корректно, важно правильно выбрать место установки в пазу и обеспечить стабильное взаимное расположение чувствительной зоны и магнита поршня. Датчик фиксируется винтовым или пружинным элементом, после чего выполняется подключение в соответствии с электрической схемой оборудования. Следует предусмотреть разгрузку кабеля от натяжения, выдерживать минимальный радиус изгиба и вести трассы проводов вдали от силовых линий и источников сильных магнитных полей. В типовых сценариях устройство обеспечивает повторяемое срабатывание и стабильный сигнал для ПЛК даже на высоких скоростях циклов.

Причины поломок

• Неправильное подключение, переполюсовка, короткое замыкание или постоянная работа на предельных режимах по току.
• Импульсные перенапряжения от индуктивных нагрузок (катушки клапанов) при отсутствии демпфирующих цепей.
• Механические воздействия: вибрация, удар, избыточная затяжка крепления или перекос в пазу цилиндра.
• Повреждение кабеля из‑за многократных перегибов, натяжения, защемления в подвижных узлах.
• Нарушение герметичности разъема или оболочки кабеля и, как следствие, попадание влаги и загрязнений.
• Воздействие агрессивных сред, масел и чистящих средств, не совместимых с материалами оболочки.
• Сильные внешние магнитные поля, изменение магнитных свойств поршневого магнита или смещение датчика.
• Превышение температурно-климатических условий, образование конденсата при резких перепадах температуры.
• Износ крепежа и посадочного места, ослабление фиксации в пазу на фоне длительной вибрации.

Как понять, что запчасть вышла из строя

• Сигнал не меняется при ходе поршня: выход постоянно активен или постоянно неактивен.
• Ложные срабатывания при неподвижном цилиндре или нестабильное переключение на одинаковых циклах.
• Рост дисперсии точки срабатывания: для регистрации положения требуется значительно иной ход поршня, чем раньше.
• ПЛК или модуль ввода фиксирует ошибку канала, короткое замыкание или обрыв цепи датчика.
• При проверке мультиметром нет изменения логического уровня на выходе при подведении контрольного магнита.
• Визуальные дефекты: трещины корпуса, следы перегрева, коррозия контактов, потемнение или надрывы оболочки кабеля, следы влаги.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте фиксацию датчика в С‑пазу и затяжку крепежа, исключайте люфты и смещения.
• Осматривайте кабель на предмет перегибов, перетирания и защемления; соблюдайте минимальный радиус изгиба и организуйте разгрузку от натяжения.
• Содержите разъем и уплотнения в чистоте; при обслуживании оборудования используйте заглушки для защиты контактной группы.
• Разносите сигнальные линии от силовых кабелей и частотных преобразователей; при помехах применяйте экранированные кабели и корректное заземление.
• Ставьте демпфирующие цепи на катушках клапанов (диоды/RC‑цепочки) для снижения перенапряжений на выходе датчика.
• Соблюдайте требования к питающему напряжению и типу логики; не применяйте датчик в цепях переменного тока.
• При мойке избегайте направленной струи высокого давления на зону разъема и вывода кабеля; используйте совместимые нейтральные чистящие средства.
• Фиксируйте монтажную позицию IFM MK5317 в документации, чтобы при замене быстро восстановить исходное расположение.
• Держите запасной датчик MKC3028BBPKG/G/1M/ZH/US для оперативной замены и минимизации простоя.

Датчик для цилиндров с С‑образным пазом IFM MK5317 обеспечивает стабильный контроль положений поршня и повышает надежность автоматизированных процессов. Соблюдение рекомендаций по монтажу и уходу снижает риск отказов и продлевает срок службы оборудования даже при интенсивной эксплуатации.
