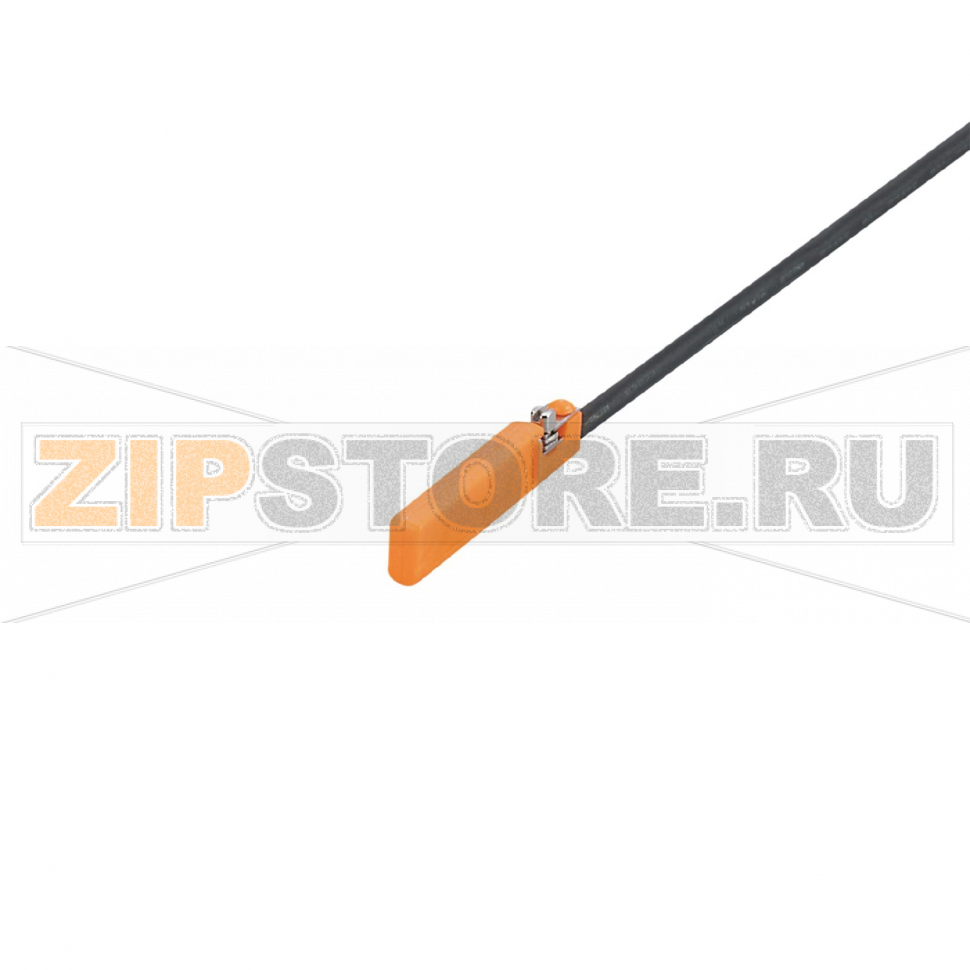

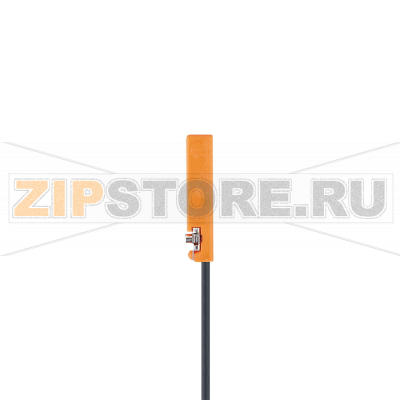

Датчик для цилиндров с С-образным пазом IFM MK5325

Описание товара

• Датчик цилиндров с элементом AMR
• 26,1 x 2,8 x 5,5 mm
• Порог чувствительности: 2 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• Тип контакта: NO
• Выход: DC PNP
• Кабель: 2 m PUR (полиуретан)
• Степень защиты: IP65, IP67
• Схема: 3-проводный
• Частота переключения: 5000 Hz

Датчик для цилиндров с С-образным пазом IFM MK5325 (каталожный номер MKC3020BBPKG/A/ZH) предназначен для надежного определения положения поршня в пневматических цилиндрах с С‑профилем. Чувствительный элемент AMR обеспечивает стабильное срабатывание на магнит поршня, высокую повторяемость и устойчивость к вибрациям, что важно для быстродействующих узлов упаковочного, сборочного и транспортного оборудования.

Назначение и преимущества

IFM MK5325 оптимален для контроля крайних и промежуточных положений, синхронизации хода цилиндра и построения логики блокировок. Технология AMR снижает риск «дрожания» контакта по сравнению с традиционными герконовыми решениями, минимизирует ложные срабатывания и обеспечивает уверенную работу в динамичных циклах. Компактный корпус облегчает установку в узких С‑пазах, а полиуретановый кабель устойчив к механическим воздействиям и промышленным средам.

Монтаж и подключение

Датчик устанавливается непосредственно в С‑образный паз цилиндра и фиксируется стандартными элементами крепления. Для корректной работы важно позиционировать его в зоне прохождения магнита поршня и выполнить пробное движение для настройки точки срабатывания. Подключение осуществляется по 3‑проводной схеме к входу PNP (нормально разомкнутый выход). Рекомендуется аккуратно проложить кабель, исключив натяжения и острые перегибы, а также обеспечить развязку от силовых линий.

Типичные причины поломок

• Механические повреждения корпуса или кабеля вследствие ударов, пережатия или трения о подвижные элементы.
• Ошибки подключения, перенапряжения, наводки от сварочного оборудования и силовых приводов; длительная эксплуатация на грани допустимых нагрузок.
• Усталостные перегибы кабеля и разрушение изоляции при отсутствии разгрузки от натяжения.
• Попадание влаги, СОЖ или абразива через поврежденную оболочку кабеля и в места крепления.
• Неверное позиционирование в пазу, ослабление фиксации, смещение относительно траектории магнита поршня.
• Ослабление магнита поршня цилиндра (например, из-за высоких температур или внешних магнитных полей), из-за чего датчик перестает уверенно реагировать.

Признаки неисправности и диагностика

• Выходной сигнал не меняется при прохождении поршня через рабочую зону.
• Нестабильное поведение: самопроизвольные срабатывания, «дрожание» или длительное время отклика.
• Постоянно активный или постоянно неактивный выход вне зависимости от положения цилиндра.
• Периодические ошибки контроллера, связанные с несоответствием сигналов положению механизма.

Для проверки убедитесь в наличии питания, проконтролируйте изменение состояния выхода с помощью мультиметра при перемещении поршня, осмотрите кабель на предмет перегибов и повреждений, проверьте надежность фиксации в пазу. При возможности проведите тест с сервисным магнитом для локализации проблемы (датчик или цилиндр/магнит).

Рекомендации по уходу и эксплуатации

• Периодически проверяйте жесткость крепления в С‑пазу и корректность положения относительно хода поршня.
• Осматривайте кабель: отсутствие порезов, трещин, следов перетирания; используйте разгрузку от натяжения и соблюдайте рекомендуемый радиус изгиба для PUR‑кабеля.
• Очищайте датчик и паз цилиндра от стружки, пыли и загрязнений мягкими средствами; избегайте агрессивных растворителей, разрушающих полиуретан.
• По возможности экранируйте от сильных внешних магнитных полей и источников ЭМ помех; прокладывайте сигнальные линии отдельно от силовых.
• Соблюдайте корректную коммутацию нагрузки и требования к питанию, не допускайте длительных перегрузок.

При соблюдении рекомендаций IFM MK5325 (MKC3020BBPKG/A/ZH) обеспечивает устойчивое считывание положения поршня в цилиндрах с С‑образным пазом, поддерживая стабильность процесса и сокращая время простоев.
