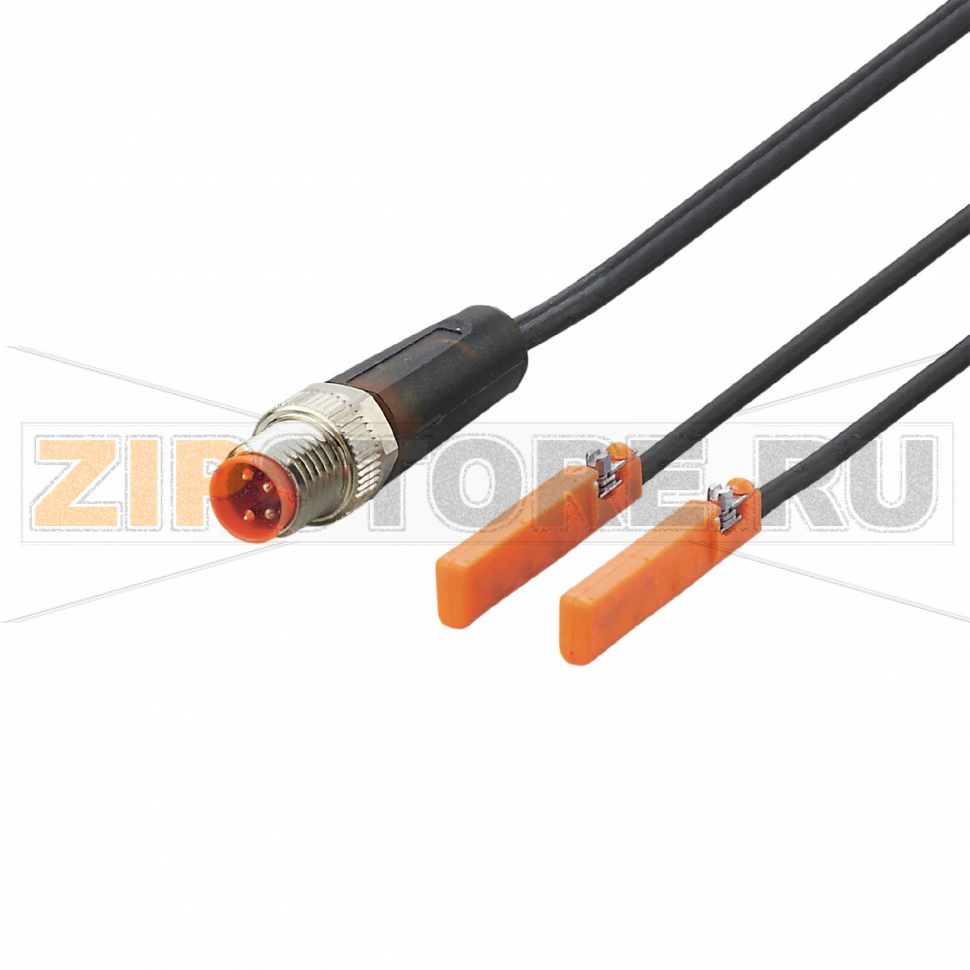

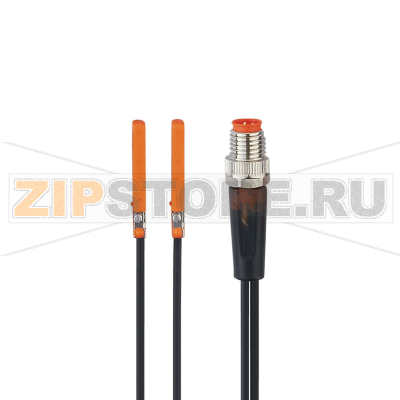

Датчик для цилиндров с С-образным пазом IFM MK5350

Описание товара

• Датчик цилиндров с элементом AMR
• 26,1 x 2,8 x 5,5 mm
• Порог чувствительности: 2 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• Выход: NO
• Тип: DC PNP
• Кабель: 0,3 m PUR (полиуретан)
• Разъем: M8
• Степень защиты: IP65, IP67
• Схема: 3-проводный
• Частота переключения: 5000 Hz

Датчик для цилиндров с С-образным пазом IFM MK5350 (каталожный номер MKC3020BBPKG/A/0,3/ZH/ASR/2X) предназначен для надежного контроля положения поршня в пневмоцилиндрах. AMR-элемент обеспечивает высокую чувствительность и стабильность срабатывания даже при небольших магнитных полях, а высокая частота переключения позволяет уверенно работать на быстрых циклах. Компактная форма подходит для большинства C-слотов без дополнительных адаптеров, подключение реализуется через короткий PUR-кабель и разъем M8, защищенная цепь выхода — PNP, нормально-разомкнутая.

IFM MK5350 применяется на сборочных и упаковочных линиях, в транспортных системах и робототехнике, где критичны точность позиционирования и повторяемость. Монтаж выполняется простым введением датчика в С-паз и фиксацией. Точная настройка достигается продольным перемещением до момента стабильного срабатывания на ходе поршня. Наличие защит от переполюсовки, перегрузки по току и короткого замыкания повышает живучесть в реальных условиях эксплуатации, а IP65/IP67 допускает работу в запыленных и влажных зонах (при корректной герметизации соединений).

Причины поломок

• Механическое повреждение корпуса или фиксатора из-за неправильной установки в паз или чрезмерного момента затяжки.
• Излом или усталость кабеля при постоянных перегибах без разгрузки по натяжению, повреждение оболочки от абразива или острых кромок.
• Неправильное подключение (перепутанные полюса, замыкания на нагрузке), импульсные перенапряжения от индуктивных нагрузок без демпфирующих цепей.
• Попадание влаги через поврежденные кабельные вводы/разъемы, что ведет к коррозии и паразитным токам.
• Сильные внешние магнитные поля рядом с источниками тока, сварочным оборудованием или постоянными магнитами, создающие ложные срабатывания.
• Температурное воздействие за пределами допустимого диапазона, вызывающее дрейф параметров или разрушение оболочки.
• Загрязнение паза стружкой и отложениями, приводящее к смещению датчика и потере стабильности точки срабатывания.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня через зону срабатывания, хотя ранее фиксация была стабильной.
• Хаотичные или задержанные срабатывания на неизменном ходе, «залипание» выхода во включенном или выключенном состоянии.
• Появление постоянных ложных сигналов при вибрациях или рядом с внешними магнитами, которых раньше не было.
• Нестабильная работа в системе управления: признаки дребезга сигнала, ошибки позиционирования, аварийные остановы по отсутствию подтверждения.
• Визуальные дефекты: надрыв или залом кабеля, повреждение крепежа, следы влаги в разъеме M8.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте надежность фиксации в пазу, отсутствие смещения и соответствие точки срабатывания требуемой позиции поршня.
• Обеспечьте разгрузку кабеля от натяжения, соблюдайте минимальный радиус изгиба, избегайте трения о подвижные части и острые кромки.
• Держите С-образный паз и зону вокруг датчика в чистоте; удаляйте стружку, пыль и скопления смазки.
• Контролируйте состояние разъема M8: уплотнение, отсутствие коррозии и влаги; используйте качественные ответные части и правильный момент затяжки.
• Экрануйте или разводите по расстоянию силовые и сварочные линии, устанавливайте демпфирующие цепи/варисторы на индуктивных нагрузках.
• Проверяйте соответствие напряжения питания и схемы подключения требованиям паспорта; после обслуживания выполняйте пробное перемещение поршня по всему ходу.
• При замене используйте оригинальный IFM MK5350 (MKC3020BBPKG/A/0,3/ZH/ASR/2X) и заново откалибруйте положение в пазу для устойчивой работы.

Соблюдение указанных рекомендаций позволит датчику IFM MK5350 долго и стабильно работать в составе пневмосистем, обеспечивая надежный контроль конечных положений и оптимизацию циклов оборудования.
