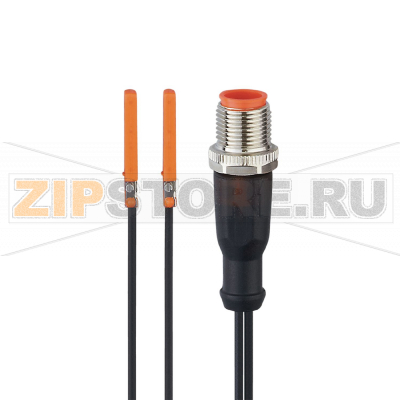

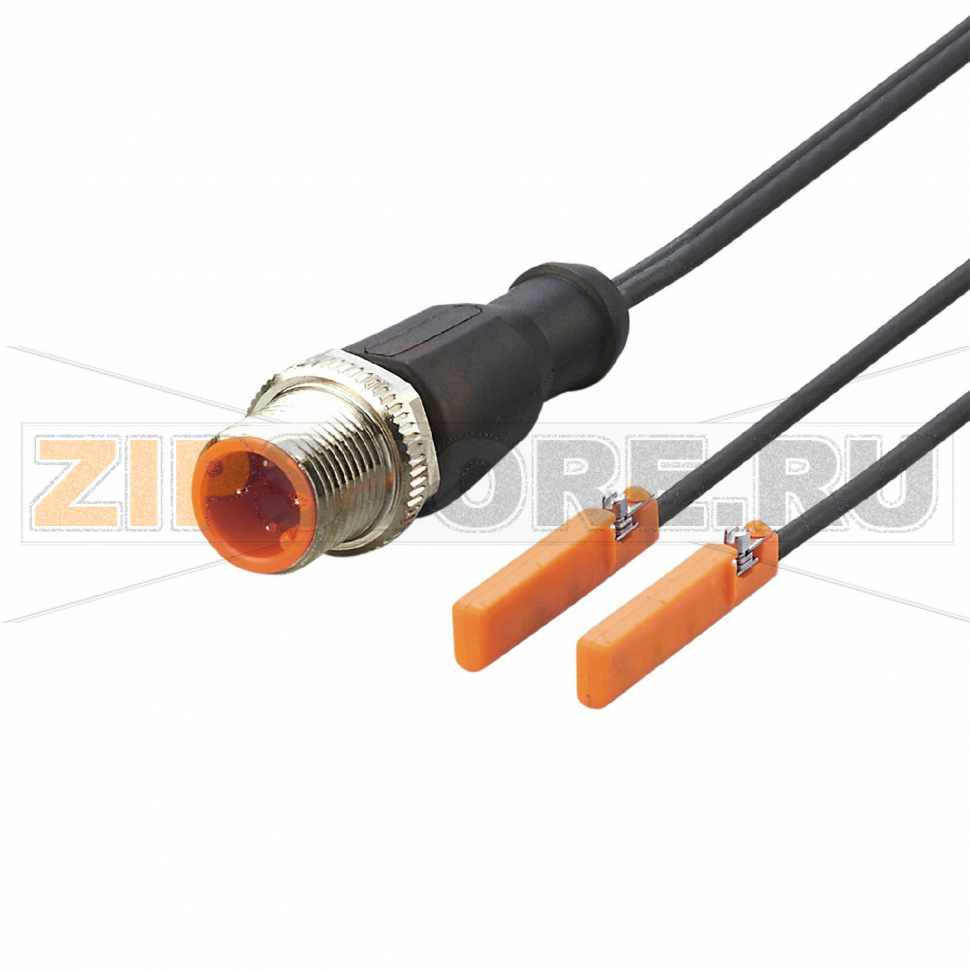

Датчик для цилиндров с С-образным пазом IFM MK5351

Описание товара

Датчик для цилиндров с С-образным пазом IFM MK5351 (каталожный номер MKC3020BBPKG/A/0,3/ZH/US/2X) предназначен для надежного контроля положения поршня в пневмоцилиндрах с С-образной проточкой. Благодаря магниторезистивному (AMR) элементу он уверенно распознает магнит на поршне даже при вибрациях, высоких скоростях и небольших допусках на монтаж. Компактное исполнение облегчает установку в паз без дополнительных адаптеров, а подключение через кабель PUR с разъемом M12 упрощает обслуживание и замену.

IFM MK5351 стабильно работает в типовых промышленных средах, где присутствуют влага, пыль и аэрозоли. Встроенные защиты от переполюсовки, короткого замыкания и перегрузок по току снижают риск выхода из строя при ошибках монтажа и сетевых помехах. Использование PNP NO-выхода обеспечивает совместимость с большинством входных модулей ПЛК и датчиковых шин. Высокая скорость переключения подходит для быстродействующих приводов и коротких тактовых циклов.

Причины поломок

• Механические повреждения корпуса или кабеля при монтаже, натяжении или перегибах в месте выхода кабеля.
• Попадание влаги через поврежденную оболочку кабеля или разъем при отсутствии/износе уплотнения, что приводит к коррозии контактов.
• Нарушение электрического подключения: подача напряжения вне допустимого диапазона, ошибочная коммутация нагрузки, броски напряжения.
• Длительное воздействие вибраций без фиксации в пазу: смещение датчика относительно магнитной зоны поршня.
• Сильные электромагнитные наводки от силовых кабелей, сварочного оборудования, частотных преобразователей при неразделенной прокладке линий.
• Загрязнение паза стружкой/частицами, препятствующее корректной установке и фиксации.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня через рабочую зону; индикатор состояния (если имеется) не меняет состояние.
• Постоянно «замкнутый» или постоянно «разомкнутый» выход независимо от положения поршня.
• Случайные срабатывания, «дребезг» сигнала, зависимость переключения от вибраций или касаний кабеля.
• Нестабильная точка срабатывания: значительное смещение по сравнению с настройкой после монтажа.
• Следы влаги в разъеме M12, окисление контактов, повреждения изоляции кабеля, перегрев корпуса.

Для проверки: убедитесь в наличии питания на датчике, измерьте уровень сигнала на выходе при прохождении поршня, выполните тест снешним магнитом — при исправном IFM MK5351 сигнал переключится в непосредственной близости. Проверьте целостность кабеля и контакт в разъеме, исключите короткое замыкание на +V или 0V.

Рекомендации по уходу и эксплуатации

• Монтаж в С-образный паз производить на чистую поверхность; после установки зафиксировать датчик согласно инструкции, исключив продольный люфт.
• Обеспечить разгрузку кабеля от натяжения и исключить острые перегибы; прокладывать отдельно от силовых линий или использовать экранирование/ферриты при помехах.
• Периодически (по регламенту ТО) осматривать разъем M12 и уплотнение, очищать от загрязнений мягкой салфеткой; не применять агрессивные растворители.
• Контролировать состояние паза цилиндра: удалять стружку, абразивные частицы, конденсат; при необходимости использовать защитные кожухи.
• Проверять корректность крепления после ударных нагрузок и вибраций; при смещении повторно отрегулировать положение по реальной траектории поршня.
• Соблюдать полярность и допустимое напряжение питания; использовать защиту от перенапряжений в шкафу управления.

IFM MK5351 с номером MKC3020BBPKG/A/0,3/ZH/US/2X оптимален для задач позиционирования и конечных положений пневмоприводов. Правильный монтаж, регулярный осмотр соединений и чистота паза обеспечат стабильную работу датчика в течение длительного срока службы.
