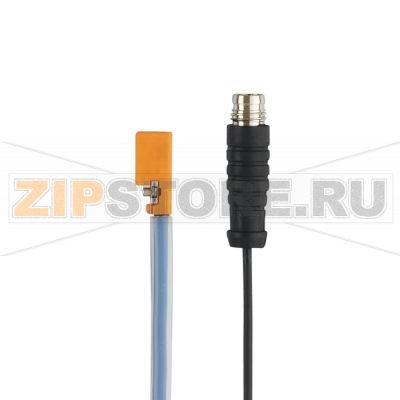

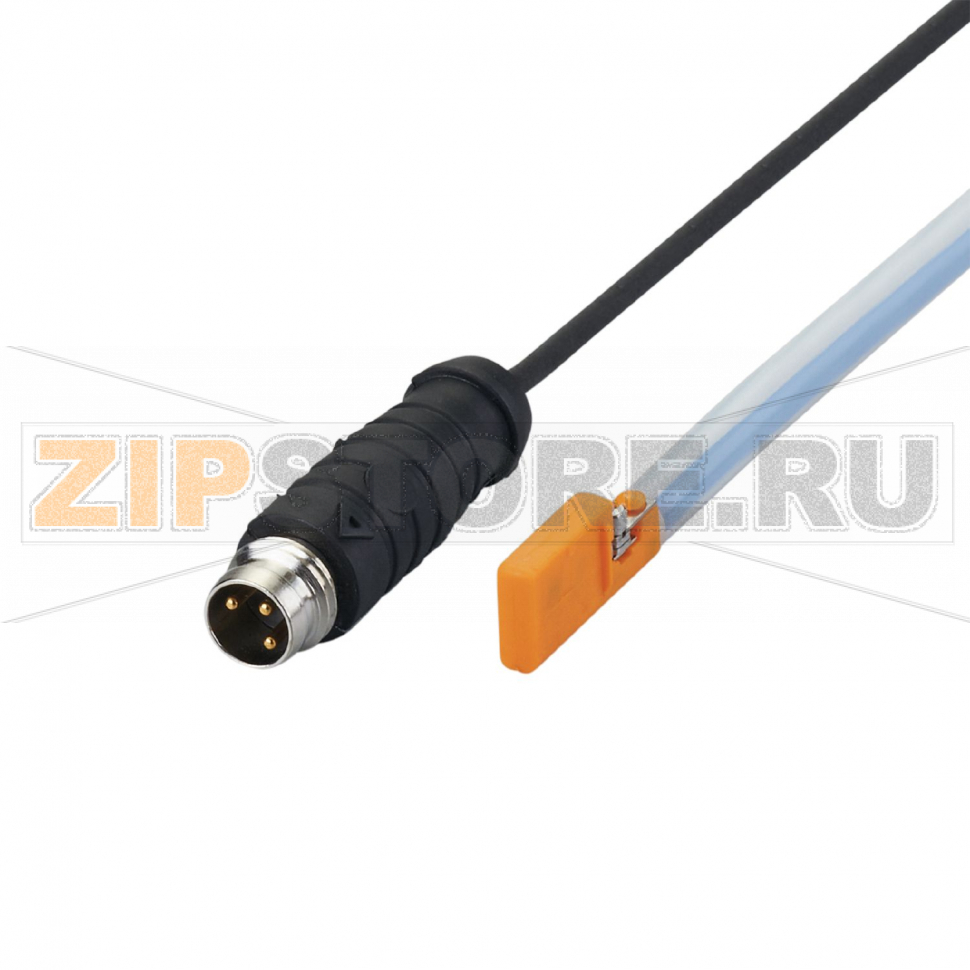

Датчик для цилиндров с С-образным пазом IFM MK5352

Описание товара

• Датчик цилиндров с элементом GMR
• 17,5 x 2,8 x 7,7 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки да
• Защита от короткого замыкания да
• Защита от перегрузок по току да
• NO
• DC PNP
• 0,3 m PUR (полиуретан)-Кабель
• M8 Разъем
• IP 65
• IP 67
• 3-проводный
• Частота переключения 10000 Hz

Датчик для цилиндров с С-образным пазом IFM MK5352 (каталожный номер MKC3028-BPKG/G/0,3M/ZH/AS) предназначен для надежной индикации положения поршня на пневмоцилиндрах. GMR-элемент обеспечивает стабильное срабатывание при высокой частоте переключений и устойчивость к вибрациям. Конструкция рассчитана на установку непосредственно в С-образный паз цилиндра без дополнительных кронштейнов, что упрощает монтаж и исключает смещение при работе.

Датчик ориентирован на промышленную эксплуатацию в средах с пылью и влагой, а кабель из PUR обладает стойкостью к изгибам и маслам. Наличие стандартизированного разъема упрощает подключение и сервис. Решение подходит для систем с логикой PNP и нормально разомкнутым выходом.

Причины поломок

• Механическое повреждение корпуса или кабеля (перелом, защемление, износ изоляции в местах изгиба и у разъема).
• Неправильная прокладка кабеля рядом с силовыми линиями, вызывающая наводки и перегрузку выхода.
• Ошибки монтажа в пазу: перекос, недотяжка или перетяжка крепежа, смещение по длине цилиндра.
• Неверное подключение (переполюсовка, короткое замыкание, превышение допустимой нагрузки на выходе).
• Воздействие сильных внешних магнитных полей или магнитных помех от оборудования поблизости.
• Частые ударные нагрузки и вибрации без должной фиксации кабеля и датчика.
• Агрессивные среды и температура вне допустимого диапазона, ускоряющие деградацию кабеля и электроники.
• Нарушение целостности уплотнений у разъема, попадание влаги внутрь.

Как понять, что запчасть вышла из строя

• Отсутствие индикации и/или выходного сигнала при прохождении поршня в зоне срабатывания.
• Ложные срабатывания, дрожание сигнала, нестабильная работа на одинаковых положениях поршня.
• Постоянное включенное или выключенное состояние выхода независимо от положения поршня.
• Нагрев датчика или просадка питания при подключенной нагрузке.
• Проверка мультиметром: у PNP NO на выходе не появляется плюс при поднесении магнита/проходе поршня; сопротивление между проводами не соответствует норме (к.з. или обрыв).
• Сравнение с заведомо исправным датчиком на том же цилиндре показывает различие в поведении.

Рекомендации по монтажу и уходу

• Монтируйте IFM MK5352 строго в С-образном пазу согласно направлению, указанному производителем цилиндра, с равномерной затяжкой крепежа.
• Перед затяжкой установите датчик в точке уверенного срабатывания, затем зафиксируйте. Избегайте чрезмерного усилия, чтобы не деформировать паз и корпус.
• Прокладывайте кабель с запасом по длине и радиусу изгиба, используйте разгрузку натяжения и защиту от перетирания.
• Разводите сигнальные линии вдали от силовых кабелей и источников помех; применяйте экранирование при длинных трассах.
• Регулярно осматривайте место установки: чистите паз от стружки, пыли и конденсата; контролируйте состояние разъема и уплотнений.
• Периодически проверяйте работоспособность: наблюдайте индикацию при движении поршня, при необходимости используйте сервисный магнит для теста.
• Соблюдайте электрические допуски системы: корректное питание, тип логики PNP и соответствующая нагрузка.
• При признаках нестабильности проверьте также магнит в поршне цилиндра и точность позиционирования датчика; при повреждениях замените узел целиком.

IFM MK5352 (MKC3028-BPKG/G/0,3M/ZH/AS) удобен в эксплуатации благодаря быстрому подключению и устойчивой работе на высоких скоростях перемещения поршня. Соблюдение рекомендаций по установке и уходу обеспечивает длительный ресурс и предсказуемое срабатывание в составе пневмоавтоматики.
