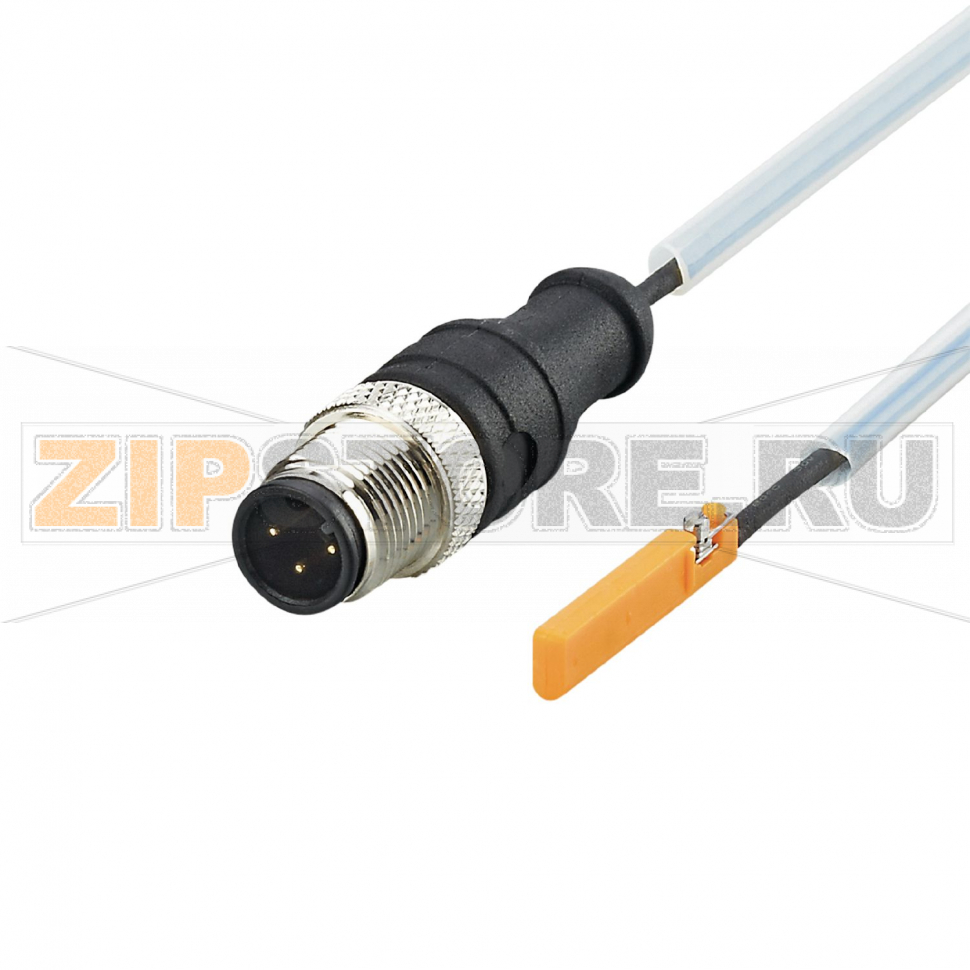

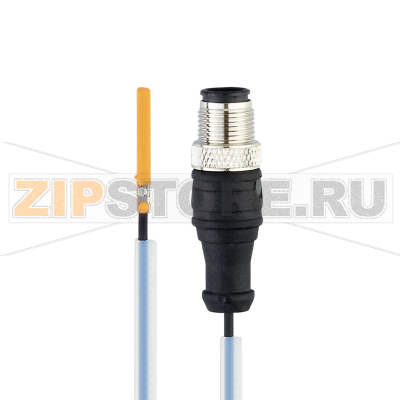

Датчик для цилиндров с С-образным пазом IFM MK5357

Описание товара

• Датчик цилиндров с элементом GMR
• 26,1 x 2,8 x 5,5 mm
• Порог чувствительности: 2,8 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• NO; DC PNP; 3-проводный
• 0,3 m PUR (полиуретан)‑кабель; M12 разъем
• IP65; IP67
• Частота переключения: 10 000 Hz

Датчик для цилиндров с С‑образным пазом IFM MK5357 (каталожный номер MKC3028BBPKG/G/0,3M/ZH/US) предназначен для надежной фиксации положения поршня в пневмоцилиндрах с интегрированным магнитом. Компактное исполнение облегчает монтаж в ограниченном пространстве, а чувствительный GMR‑элемент обеспечивает стабильное срабатывание при слабых магнитных полях и высоких скоростях перемещения. Короткий PUR‑кабель с разъемом M12 ускоряет подключение и облегчает обслуживание на линии.

Назначение и применение

IFM MK5357 устанавливается непосредственно в С‑образный паз цилиндра и фиксируется стандартным крепежом. Датчик реагирует на магнитное поле поршня, передавая сигнал в систему управления. Решение подходит для большинствa задач позиционирования и концевого контроля в пневмоавтоматики: упаковочные линии, сборочные станции, манипуляторы и транспортные модули. Благодаря промышленной степени защиты устройство стабильно работает в средах с пылью и брызгами при условии корректного монтажа и обслуживания.

Как понять, что запчасть вышла из строя

Признаками неисправности являются:

• отсутствие изменения сигнала на выходе при перемещении поршня через рабочую зону;
• нестабильные или ложные срабатывания, «дрожание» сигнала на высоких скоростях хода;
• заметная деградация расстояния/точки срабатывания по сравнению с номинальной установкой;
• аномальный нагрев корпуса или разъема, следы оплавления, потемнение изоляции;
• механические повреждения кабеля на изгибе, трещины на корпусе, следы влаги в месте ввода;
• срабатывание только при сильном намагничивании или при непосредственном контакте с магнитом поршня.

Для проверки можно временно заменить IFM MK5357 на заведомо исправный датчик, прозвонить выход относительно земли и питания, а также исключить неисправность входа контроллера.

Причины поломок

• неправильный монтаж в пазу (перекос, чрезмерный момент затяжки), приводящий к микротрещинам корпуса;
• усталость кабеля из‑за частых перегибов у ввода или натяжения трассы;
• попадание влаги/моющих средств при поврежденном кабеле или неплотном соединении M12;
• импульсные помехи и перенапряжения в цепи питания/нагрузки, особенно при коммутации индуктивных катушек без демпфирующих цепей;
• сильные внешние магнитные поля (соленоиды, магниты захватов) рядом с пазом цилиндра;
• удары и вибрации от неподходящей оснастки или упорного перемещения цилиндра в крайних положениях;
• загрязнение пазов стружкой и абразивом, вызывающее механическое истирание корпуса.

Рекомендации по уходу и эксплуатации

• контролируйте момент затяжки крепежа, не допускайте перекоса в С‑пазу;
• укладывайте кабель с запасом по длине и радиусу изгиба, фиксируйте у выхода датчика и у разъема M12;
• держите трассы сигнала на расстоянии от силовых кабелей и катушек, применяйте развязку и демпфирование индуктивных нагрузок;
• периодически очищайте паз цилиндра и зону датчика от пыли и стружки, проверяйте целостность оболочки PUR;
• осматривайте уплотнение разъема, не допускайте попадания влаги при мойке оборудования;
• после перестановки датчика повторно отрегулируйте позицию срабатывания по фактическому ходу поршня;
• при первых признаках нестабильности сигнала выполняйте диагностику цепи и, при необходимости, оперативно заменяйте узел IFM MK5357 (MKC3028BBPKG/G/0,3M/ZH/US) во избежание простоя.

Правильный монтаж, аккуратная прокладка кабеля и регулярный осмотр позволяют существенно продлить ресурс датчика для цилиндров с С‑образным пазом IFM MK5357 и обеспечить стабильную работу пневмосистемы на высоких скоростях циклов.
