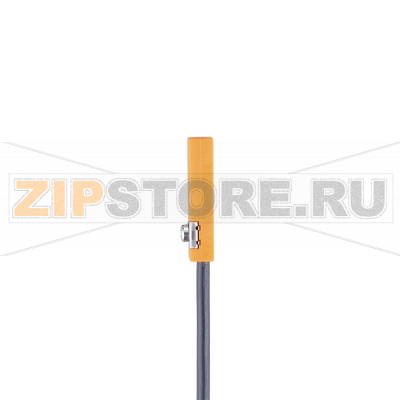

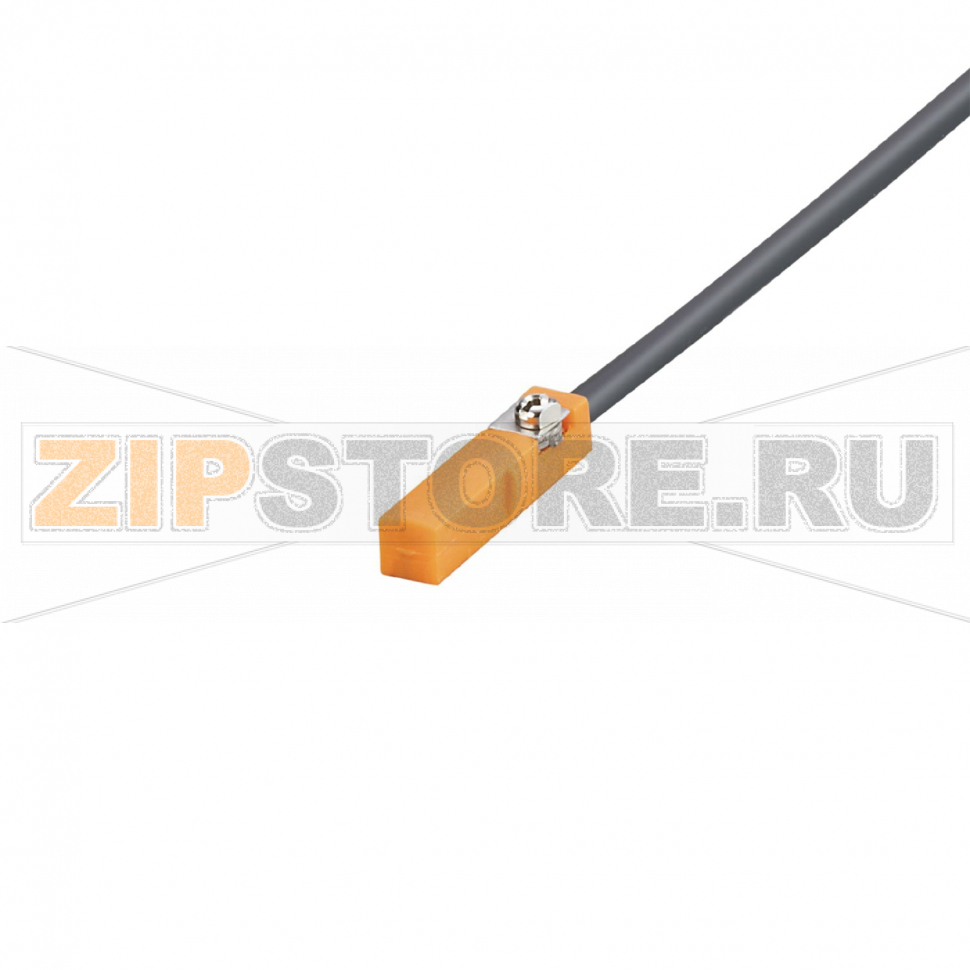

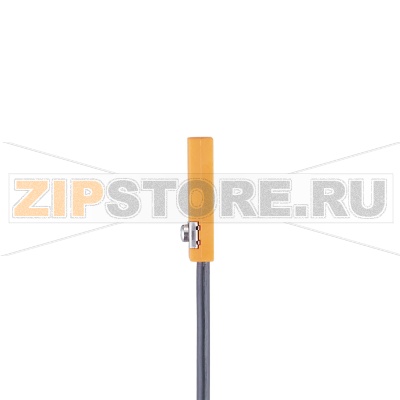

Датчик для цилиндров с Т-образным пазом IFM MK503A

Описание товара

• Тип: Датчик цилиндров с элементом AMR
• Габариты: 25 x 5 x 6,5 mm
• Порог чувствительности: 2 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• Логика выхода: NO
• Тип выхода: DC PNP
• Кабель: 6 m PUR (полиуретан)
• Степень защиты: IP65, IP67
• Подключение: 3-проводный
• Частота переключения: 6000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK503A (каталожный номер MKT3020BBPKG/A/6,0M/ZH/3G/3D) предназначен для бесконтактного контроля положения поршня в пневмоцилиндрах со стандартным Т-профилем. AMR-элемент обеспечивает стабильное срабатывание при высоких скоростях перемещения и устойчивость к внешним помехам магнитного и электрического происхождения. Конструкция рассчитана на встраивание напрямую в паз цилиндра, что снижает риск механических повреждений и упрощает укладку кабеля в подвижных узлах.

Назначение и преимущества

IFM MK503A используется в сборочных линиях, упаковочном оборудовании, системах манипулирования и в любой автоматике, где требуется надежная фиксация крайних и промежуточных положений поршня. Датчик поддерживает быстрый отклик, корректно работает в условиях вибраций и характеризуется долгим сроком службы благодаря защищенной электронике и износостойкой изоляции кабеля. Поставляемый шестивольтовый кабель из PUR упрощает подключение к шкафу управления и стойко переносит многократные изгибы в кабель-цепях.

Монтаж и настройка

Монтаж выполняется непосредственно в Т-образный паз цилиндра. Датчик вводится в паз, позиционируется относительно зоны прохождения поршневого магнита и фиксируется прижимным элементом. После фиксации рекомендуется проверка точки срабатывания на обоих крайних положениях хода и, при необходимости, легкая корректировка положения для получения стабильного переключения. Не допускайте перекоса корпуса в пазу и излишнего усилия при затяжке, чтобы не повредить крепёж и не деформировать корпус. Кабель следует укладывать с запасом по радиусу изгиба, защищать от перетирания и острых кромок.

Типичные причины поломок

• Механические воздействия: удар, сдавливание в пазу, перетягивание крепежа, перетирание или постоянные перегибы кабеля на малом радиусе.
• Ошибки подключения: подача неподходящего напряжения, переполюсовка (при длительном воздействии), кратковременные или постоянные короткие замыкания на выходе.
• Неблагоприятная среда: агрессивные жидкости, абразивная пыль, стружка, длительное воздействие температур вне допустимого диапазона, попадание влаги при поврежденной оболочке.
• Внешние магнитные поля: сильные магниты рядом с зоной контроля или деградация магнита поршня цилиндра вызывают нестабильное срабатывание.
• Электромагнитные помехи: прокладка кабеля вплотную к силовым линиям без экранирования приводит к ложным срабатываниям.

Как понять, что запчасть вышла из строя

• Отсутствие переключений при прохождении поршня через зону чувствительности, индикатор не загорается либо постоянно горит независимо от положения поршня.
• Нестабильный сигнал: дрожание контакта, периодические ложные импульсы на входе контроллера, «пропуски» срабатываний при одинаковых циклах.
• Атипичное поведение выхода: нет уровня на выходе при наличии питания, короткое замыкание выхода на плюс/минус, срабатывание защиты источника питания.
• Механические признаки: поврежденный корпус, трещины, следы влаги под прозрачными частями, перегибы или надломы кабеля, коррозия на местах подключения.
• Смещение точки срабатывания: датчик «видит» поршень только в одной части хода или требуется значительное смещение для переключения.

Рекомендации по уходу и эксплуатации

• Периодически осматривайте крепление в пазу, при необходимости подтягивайте крепеж без избыточного усилия.
• Контролируйте состояние кабеля: исключайте натяжение, острые изгибы и контакт с движущимися частями. Используйте кабель-каналы или энергоцепи.
• Прокладывайте сигнальные линии раздельно от силовых кабелей, при необходимости применяйте экранирование и общую точку заземления.
• Очищайте датчик и паз цилиндра от загрязнений мягкими неабразивными средствами; избегайте растворителей, разрушающих полиуретан.
• При замене датчика IFM MK503A (MKT3020BBPKG/A/6,0M/ZH/3G/3D) сохраняйте ту же логику выхода и подключение, после монтажа проведите проверку срабатываний на всем ходу цилиндра.
• Для защиты электроники используйте корректные предохранители/ограничители тока и соблюдайте допустимые электрические параметры входов контроллера.

Соблюдение указанных рекомендаций продлевает срок службы датчика для цилиндров с Т-образным пазом IFM MK503A и обеспечивает стабильную работу узла автоматизации при интенсивных циклах и сложных условиях эксплуатации.
