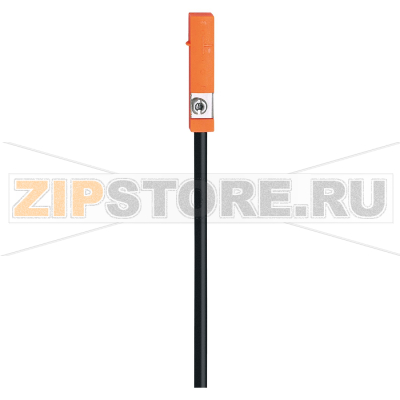

Датчик для цилиндров с Т-образным пазом IFM MK5100

Описание товара

• Датчик цилиндров с элементом GMR
• 25 x 5 x 6,5 mm
• Порог чувствительности: 2,8 mT
• Защита от переполюсовки: нет
• Защита от короткого замыкания: нет
• Защита от перегрузок по току: нет
• NO; DC PNP
• 2 m PUR (полиуретан)-кабель
• IP65; IP67
• 3-проводный
• Частота переключения: 10000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5100 (каталожный номер MKT3028BBPOG/G/ZH) предназначен для бесконтактного контроля положения поршня в пневмоцилиндрах с Т-образным пазом. Принцип основан на эффекте GMR: чувствительный элемент реагирует на магнит, встроенный в поршень, обеспечивая стабильное переключение и высокую повторяемость. Компактный корпус удобно вставляется в паз, а кабель PUR длиной 2 м упрощает подключение на подвижных участках и в гибких трассах.

IFM MK5100 применяется в сборочных линиях, упаковке, роботизированных участках, системах манипулирования и транспортерных решениях. Датчик обеспечивает надежную фиксацию конечных положений и промежуточных точек, помогает синхронизировать циклы, управлять клапанами и контроллерами. Установка выполняется путем ввода датчика в Т-паз с последующей фиксацией и тонкой продольной регулировкой. Рекомендуется избегать чрезмерного усилия затяжки и обеспечить разгрузку натяжения на кабеле. Подключение — 3-проводное PNP (NO) к источнику постоянного тока; важно соблюдать полярность питания.

Причины поломок

• Ошибочная полярность питания: у данной версии нет защиты от переполюсовки, что может привести к повреждению электроники.
• Короткое замыкание или перегрузка выхода: отсутствует внутренняя защита от КЗ и перегрузок — риск выгорания выходного каскада.
• Механическое воздействие: удары по корпусу, перетирание или заломы кабеля, постоянное натяжение, малый радиус изгиба.
• Агрессивные среды: длительный контакт с маслами, растворителями и охлаждающими жидкостями, не совместимыми с PUR-оболочкой.
• Нарушение герметичности: повреждение уплотнений, неправильно установленные кабельные вводы, попадание влаги и пыли.
• Сильные внешние магнитные поля, намагничивание металлических частей, скопление стружки в зоне паза, смещающее рабочую точку.
• Выход за температурные пределы, интенсивная вибрация, ударные нагрузки.
• Импульсные перенапряжения и наводки от индуктивных нагрузок при отсутствии внешних мер защиты.

Как понять, что запчасть вышла из строя

• Датчик не переключается при проходе поршня или постоянно находится в одном состоянии (всегда «включен» или «выключен»).
• Нестабильные срабатывания: дребезг, ложные сигналы, заметное смещение точки переключения после вибраций или перегрева.
• Падение напряжения питания или срабатывание защиты блока питания — признак внутреннего КЗ или перегрузки выхода.
• Повышенный нагрев корпуса, следы оплавления, запах гари.
• Визуальные повреждения кабеля: трещины, перегибы, надрывы у ввода. При проверке мультиметром выход не меняет состояние при перемещении поршня.
• Отсутствие либо аномальная работа индикации состояния (если версия с индикатором).

Рекомендации по уходу и эксплуатации

• Периодически осматривайте место установки и Т-паз: удаляйте стружку, пыль и отложения; очищайте мягкой салфеткой с нейтральным средством, совместимым с PUR.
• Контролируйте крепление и положение IFM MK5100: исключайте перетяжку, обеспечьте устойчивость к вибрациям и корректную продольную настройку.
• Защищайте кабель: соблюдайте минимальный радиус изгиба, используйте фиксаторы и гофры, исключайте натяжение и перетирание об острые кромки.
• Соблюдайте полярность питания и режимы нагрузки: у модели MKT3028BBPOG/G/ZH нет встроенной защиты от переполюсовки, КЗ и перегрузки — применяйте внешний предохранитель/ограничение тока.
• При управлении индуктивными нагрузками используйте демпфирование (диоды/RC-цепи), а также защиту от импульсных перенапряжений.
• Разносите сигнальные и силовые кабели, применяйте экранирование при необходимости, обеспечьте корректное заземление оборудования.
• В ходе регламентного ТО проверяйте точку срабатывания и при необходимости корректируйте положение датчика в пазу.
• Храните запасные датчики в сухом месте, вдали от сильных магнитных полей; при интенсивных циклах закладывайте плановую замену кабельной продукции.

IFM MK5100 обеспечивает точный контроль положения поршня в Т-пазе и быстрый отклик в цикличных процессах. При соблюдении правильного монтажа, электрической защиты и регулярного обслуживания датчик стабильно работает в широком спектре промышленных задач, поддерживая предсказуемость и повторяемость операций.
