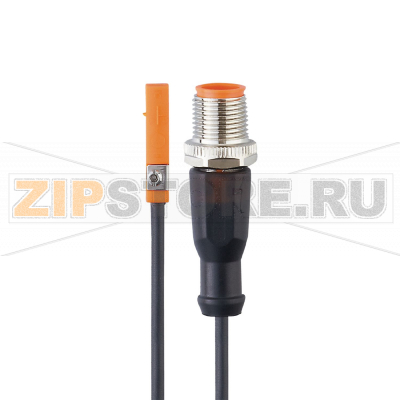

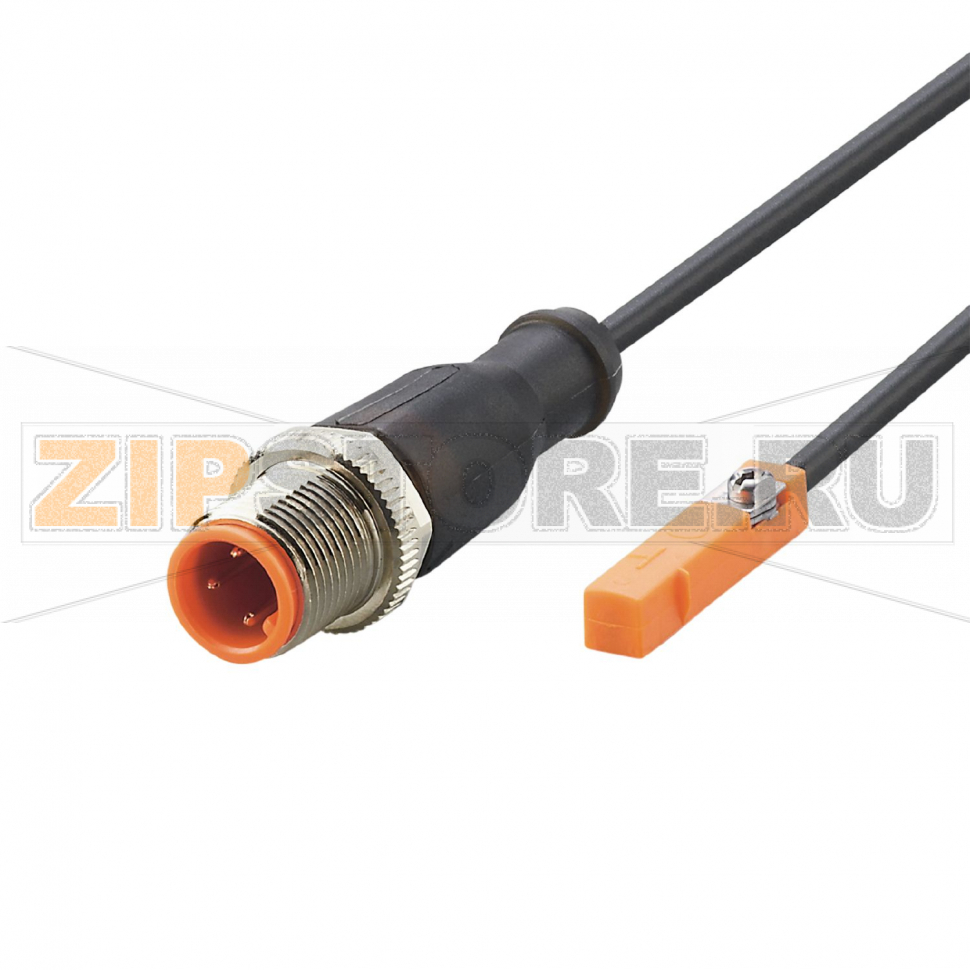

Датчик для цилиндров с Т-образным пазом IFM MK5107

Описание товара

Датчик для цилиндров с Т-образным пазом IFM MK5107 (каталожный номер MKT3028BBPOG/G/0,3M/ZH/US) предназначен для надежного контроля положения поршня в пневматических цилиндрах, оснащенных магнитом. GMR-элемент внутри корпуса реагирует на магнитное поле поршня и формирует дискретный PNP-сигнал (нормально разомкнутый), удобный для подключения к входам ПЛК и модулей ввода. Компактные габариты позволяют устанавливать устройство прямо в Т-паз цилиндра без дополнительных кронштейнов и экономить место в узких зонах механики.

Конструктивно IFM MK5107 ориентирован на работу в производственных средах с повышенной влажностью и запылённостью, а стойкий к маслам PUR-кабель длиной 0,3 м и подключение через M12-разъем упрощают прокладку линии сигнала и обслуживание. Высокая частота переключения обеспечивает корректное срабатывание на быстрых ходах поршня. Датчик рассчитан на стандартные схемы автоматики постоянного тока и, благодаря 3-проводному подключению, быстро интегрируется в существующие цепи управления.

Монтаж выполняется в Т-образный паз с последующей продольной регулировкой точки срабатывания: переместите поршень в требуемое положение, затем сдвиньте датчик до устойчивого переключения и зафиксируйте крепёж умеренным моментом, чтобы не повредить корпус. Подключайте выход к дискретному входу ПЛК; во избежание преждевременного износа не используйте выход сенсора для непосредственного управления индуктивной нагрузкой.

Причины поломок:

• Неправильное подключение питания (в том числе обратная полярность) — в датчике отсутствует защита от переполюсовки.
• Короткое замыкание или перегрузка по выходу — нет встроенной защиты от КЗ и токовой перегрузки, возможен пробой транзистора.
• Механические повреждения от вибраций, ударов, перетяжки винта фиксации либо деформация при неправильной укладке кабеля.
• Повреждение изоляции или излом жил у ввода кабеля из-за малого радиуса изгиба и частых циклов сгиба.
• Проникновение влаги при нарушении герметичности разъема M12, загрязнение контактов, несоблюдение момента затяжки.
• Сильные внешние магнитные поля, намагниченные детали рядом с пазом, наводящие ложные срабатывания и перегрузку по выходу вследствие частых переключений.
• Перегрев от близко расположенных источников тепла или сварочных работ.

Как понять, что запчасть вышла из строя:

• Отсутствие переключения при прохождении поршня через рабочую зону или постоянное «включено/выключено» без реакции на движение.
• Самопроизвольные срабатывания без перемещения поршня, нестабильность сигнала на входе ПЛК.
• Сильный нагрев корпуса, следы оплавления или запах гари.
• Наличие короткого замыкания между выводами питания/выхода при проверке мультиметром.
• Падение напряжения на выходе при малой нагрузке (выход «не тянет» уровень), что указывает на повреждение транзистора.
• Срабатывание только при поднесении сильного внешнего магнита и отсутствие реакции на штатный магнит поршня.

Рекомендации по уходу и эксплуатации:

• Соблюдайте полярность и используйте защиту по питанию в шкафу управления: предохранитель/электронный автомат на канал, ограничение тока, защиту от обратной полярности.
• Не подключайте выход датчика напрямую к индуктивным нагрузкам; используйте вход ПЛК или промежуточное реле/модуль.
• Укладывайте кабель с радиусом изгиба не менее 5–10 диаметров, обеспечьте разгрузку от натяжения и защиту от перетирания.
• Следите за герметичностью M12-соединения: чистые контакты, целый уплотнитель, корректный момент затяжки; при необходимости применяйте защитные колпачки на неиспользуемых ответных частях.
• Исключайте близость сильных магнитов и силовых кабелей; при помехах прокладывайте сигнальные линии отдельно или применяйте экранированный кабель в участке до ПЛК.
• Периодически проверяйте точку срабатывания, чистоту паза и фиксацию сенсора, особенно после сервисных работ или ударных нагрузок.
• Очищайте корпус мягкими нейтральными средствами, избегайте агрессивных растворителей, способных повредить PUR-изоляцию.

IFM MK5107 с номером MKT3028BBPOG/G/0,3M/ZH/US — практичное решение для точной фиксации конечных положений цилиндров с Т-образным пазом. При корректной установке и соблюдении приведенных рекомендаций датчик обеспечивает стабильный сигнал и длительный ресурс в условиях серийной эксплуатации.
